首页/连接/固定式连接器和插拔式连接器/固定式连接器/PCB端子
  • PCB端子-PTS-5,08
  • PCB端子-PTS-5,08
  • PCB端子-PTS-5,08

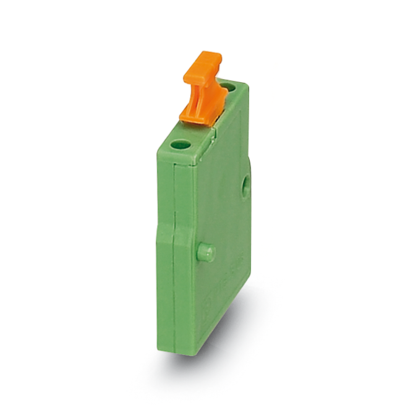

PCB端子

PTS-5,08

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 1876521
有现货
起订量： 50
预计货期：  实际交期请联系客服

印制电路板终端， 额定电流: 12 A， 额定电压(III/2): 320 V， 额定横截面: 0 mm²， 电位数: 1， 行数: 1， 每行位数: 1， 产品系列: PTS， 针距: 5.08 mm， 安装: 波峰焊， 颜色: 绿色， 针脚排列: 直线排列， 焊针[P]: 3.5 mm， 每个电势的焊针数量: 2， 包装类型: 纸箱包装。 该产品可组成不同位数的连接器!

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      印制电路板终端

    • 产品系列

      PTS

    • 产品线

      COMBICON Terminals M

    • 类型

      固定式分断插头可组合使用

    • 位数

      1

    • 针距

      5.08 mm

    • 连接量

      1

    • 行数

      1

    • 电位数目

      1

    • 针脚排列

      直线排列

    • 每个电位的焊针

      2

  • 电气特性

    • 特性

    • 额定电流IN

      12 A

    • 额定电压 UN

      320 V

    • 额定电压(III/3)

      250 V

    • 额定电涌电压(III/3)

      4 kV

    • 额定电压(III/2)

      320 V

    • 额定电涌电压(III/2)

      4 kV

    • 额定电压 (II/2)

      400 V

    • 额定电涌电压(II/2)

      4 kV

  • 安装
    • 安装类型

      波峰焊

    • 针脚排列

      直线排列

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 接线点金属表面（顶层）

      锡 (5 - 7 µm Sn)

    • 焊接区域金属表面（顶层）

      锡 (5 - 7 µm Sn)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      绿色 (6021)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

  • 尺寸
    • 针距

      5.08 mm

    • 高度[h]

      31.4 mm

    • 高度

      34.9 mm

    • 焊针长度[P]

      3.5 mm

    • 引脚尺寸

      0.8 x 0.9 mm

    • PCB设计

    • 孔径

      1.3 mm

  • 电气测试

    • 电气间隙和爬电距离 |

    • 绝缘材料组

      I

    • 额定绝缘电压 (III/3)

      250 V

    • 额定电涌电压 (III/3)

      4 kV

    • 额定绝缘电压 (III/2)

      320 V

    • 额定电涌电压(III/2)

      4 kV

    • 额定绝缘电压 (II/2)

      400 V

    • 额定过电压 (II/2)

      4 kV

  • 包装规格
    • 包装类型

      纸箱包装
