首页/连接/配电块和设备接线端子/单模块

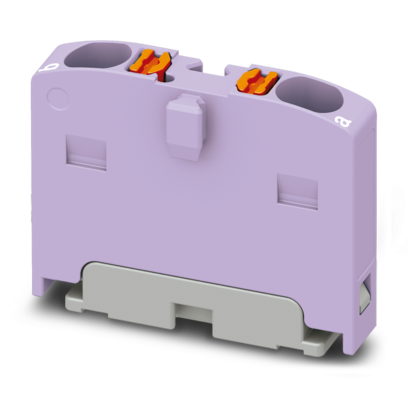

  • 单模块-PTFIX 2X1,5 VT
  • 单模块-PTFIX 2X1,5 VT
  • 单模块-PTFIX 2X1,5 VT

单模块

PTFIX 2X1,5 VT

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1045940
无现货
起订量： 50
预计货期：  实际交期请联系客服

单模块， 底座端子， 标称工作电压: 450 V， 额定电流: 17.5 A， 连接量: 2， 接线方式: 直插式连接， 横截面: 0.14 mm² - 2.5 mm²， 安装方式: 用于卡接在DIN导轨适配器上， 直接安装，带法兰， 自由悬挂， 颜色: 紫色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      配电箱端子

    • 连接量

      2

    • 行数

      1

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      6 kV

    • 额定条件下的最大功耗

      0.56 W

  • 连接数据
    • 每层的连接数量

      2

    • 额定横截面

      1.5 mm²

    • 额定接线容量AWG

      14

    • 剥线长度

      8 mm ... 10 mm

    • 塞规

      A1 / B1

    • 连接符合标准

      IEC 60998-2-2

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 横截面 AWG

      26 ... 14 (按IEC标准修订)

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 导线横截面，柔性[AWG]

      26 ... 14 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.14 mm² ... 1.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.14 mm² ... 1.5 mm²

    • 标称电流

      17.5 A

    • 最大负载电流

      21 A (带有2.5 mm² 导线接线容量)

    • 最大总电流

      21 A

    • 额定电压

      450 V

    • 直接插拔式连接横截面

    • 刚性导线横截面

      0.34 mm² ... 2.5 mm²

    • 刚性导线横截面[AWG]

      26 ... 14 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.34 mm² ... 1.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.34 mm² ... 1.5 mm²

  • 尺寸
    • 宽度

      4.2 mm

    • 高度

      21.6 mm

    • 深度

      17.7 mm

  • 材料规格
    • 颜色

      紫色 (RAL 4005)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 电气测试

    • 电涌电压测试

    • 测试电压设定值

      7.3 kV

    • 结果

      已通过测试

    • 温升测试

    • 温度上升要求测试

      温度上升 ≤ 45 K

    • 结果

      已通过测试

    • 短时耐受电流 1.5 mm²

      0.18 kA

    • 短时耐受电流 2.5 mm²

      0.3 kA

    • 结果

      已通过测试

    • 工频耐受电压

    • 测试电压设定值

      1.89 kV

    • 结果

      已通过测试

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 机械测试

    • 机械强度

    • 结果

      已通过测试

    • 载体上的附件

    • DIN导轨/固定支点

      NS 35/NS 15

    • 测试力设定值

      1 N

    • 结果

      已通过测试

    • 注意事项

      在并排安装多个模块时，支脚元件间最多可自由悬挂2个模块。每隔9个模块就应配置法兰元件，每隔12个模块应安装安全销。

    • 注意事项

      根据应用场合和机械负载，也可为安装附件选择其他布局。

    • 注意事项

      一个PTFIX 1,5-NS35 DIN导轨适配器可用于最多13个模块。

    • 导线损坏和松动测试

    • 旋转速度

      10 rpm

    • rpm

      135

    • 导线横截面／重量

      0.14 mm² / 0.2 kg

    • 导线横截面／重量

      1.5 mm² / 0.4 kg

    • 导线横截面／重量

      2.5 mm² / 0.7 kg

    • 结果

      已通过测试

  • 环境和真实条件

    • 老化

    • 温度循环

      192

    • 结果

      已通过测试

    • 针焰测试

    • 暴露时间

      30 s

    • 结果

      已通过测试

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2018-05

    • 频谱

      2类，B级使用寿命测试，在转向架上进行

    • 频率

      f1 = 5 Hz 到 f2 = 250 Hz

    • ASD等级

      6.12 (m/s²)²/Hz

    • 加速度

      3.12g

    • 每轴的测试周期

      5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 结果

      已通过测试

    • 冲击

    • 规格

      DIN EN 50155 (VDE 0115-200):2018-05

    • 脉冲波形

      半弦

    • 加速度

      30g

    • 电击时间

      18 毫秒

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 结果

      已通过测试

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60998-2-2

  • 安装
    • 安装类型

      用于卡接在DIN导轨适配器上

    • 安装类型

      直接安装，带法兰

    • 安装类型

      自由悬挂
