首页/连接/固定式连接器和插拔式连接器/固定式连接器/PCB端子
  • PCB端子-PT 2,5/ 5-7,5-V
  • PCB端子-PT 2,5/ 5-7,5-V
  • PCB端子-PT 2,5/ 5-7,5-V
  • PCB端子-PT 2,5/ 5-7,5-V

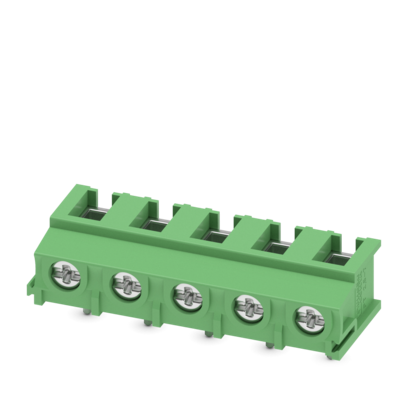

PCB端子

PT 2,5/ 5-7,5-V

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 1987986
无现货
起订量： 100
预计货期：  实际交期请联系客服

印制电路板终端， 额定电流: 32 A， 额定电压(III/2): 800 V， 额定横截面: 2.5 mm²， 电位数: 5， 行数: 1， 每行位数: 5， 产品系列: PT 2,5/..-V， 针距: 7.5 mm， 接线方式: 带导线保护装置的螺钉连接， 安装: 波峰焊， 导线／PCB连接方向: 90 °， 颜色: 绿色， 针脚排列: 直线排列， 焊针[P]: 4.1 mm， 每个电势的焊针数量: 1， 包装类型: 纸箱包装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      印制电路板终端

    • 产品系列

      PT 2,5/..-V

    • 产品线

      COMBICON Terminals M

    • 类型

      固定式连接器

    • 位数

      5

    • 针距

      7.5 mm

    • 连接量

      5

    • 行数

      1

    • 电位数目

      5

    • 针脚排列

      直线排列

    • 每个电位的焊针

      1

  • 电气特性

    • 特性

    • 额定电流IN

      32 A

    • 额定电压 UN

      800 V

    • 额定电压(III/3)

      500 V

    • 额定电涌电压(III/3)

      6 kV

    • 额定电压(III/2)

      800 V

    • 额定电涌电压(III/2)

      6 kV

    • 额定电压 (II/2)

      1000 V

    • 额定电涌电压(II/2)

      6 kV

  • 连接数据

    • 连接技术

    • 类型

      固定式连接器

    • 额定横截面

      2.5 mm²

    • 导线连接

    • 连接方式

      带导线保护装置的螺钉连接

    • 刚性导线横截面

      0.5 mm² ... 4 mm²

    • 柔性导线横截面

      0.5 mm² ... 4 mm²

    • 可连接导向横截面 AWG

      20 ... 10

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.5 mm² ... 2.5 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.5 mm² ... 2.5 mm²

    • 2根横截面相同的导线，刚性导线

      0.5 mm² ... 1.5 mm²

    • 2根横截面相同的导线，柔性导线

      0.5 mm² ... 1.5 mm²

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      0.5 mm² ... 0.75 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 1.5 mm²

    • 剥线长度

      6.5 mm

    • 紧固扭矩

      0.45 Nm ... 0.5 Nm

  • 安装
    • 安装类型

      波峰焊

    • 针脚排列

      直线排列

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      镀锡

    • 接线点金属表面（顶层）

      锡 (3 - 12 µm Sn)

    • 接线点金属表面（中层）

      镍 (1.5 - 4 µm Ni)

    • 焊接区域金属表面（顶层）

      锡 (3 - 12 µm Sn)

    • 焊接区域金属表面（中层）

      镍 (1.5 - 4 µm Ni)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      绿色 (6021)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

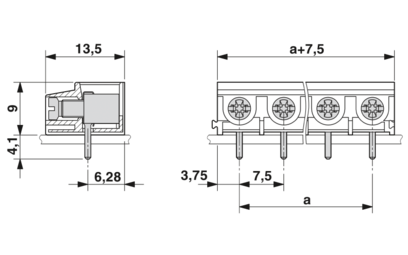

  • 尺寸
    • 针距

      7.5 mm

    • 宽度 [w]

      37.5 mm

    • 高度[h]

      13.1 mm

    • 长度[l]

      13.5 mm

    • 高度

      9 mm

    • 焊针长度[P]

      4.1 mm

    • 引脚尺寸

      ø 1 mm

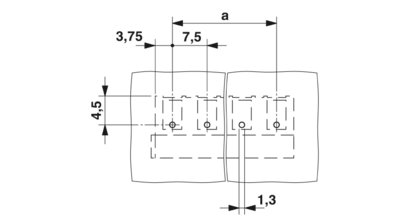

    • PCB设计

    • 引脚间距

      7.5 mm

    • 孔径

      1.3 mm

  • 机械测试

    • 导线损坏和松动测试

    • 规格

      DIN EN 60998-2-1 (VDE 0613-2-1):2005-03

    • 结果

      已通过测试

    • 拉伸测试

    • 规格

      DIN EN 60998-2-1 (VDE 0613-2-1):2005-03

    • 导线横截面／导线类型／牵引力设定值／实际值

      0.5 mm² / 刚性 / > 20 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      0.5 mm² / 柔性 / > 20 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      4 mm² / 刚性 / > 60 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      4 mm² / 柔性 / > 60 N

    • 扭矩试验

    • 规格

      DIN EN 60998-2-1 (VDE 0613-2-1):2005-03

  • 电气测试

    • 温升测试

    • 规格

      DIN EN 60998-1 (VDE 0613-1):2005-03

    • 温度上升要求测试

      温度上升 ≤ 45 K

    • 绝缘电阻

    • 规格

      DIN EN 60998-1 (VDE 0613-1):2005-03

    • 绝缘电阻，相邻接线位

      109 Ω

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09

    • 绝缘材料组

      I

    • 比较跟踪指标（IEC 60112）

      CTI 600

    • 额定绝缘电压 (III/3)

      500 V

    • 额定电涌电压 (III/3)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      5.5 mm

    • 最小爬电距离(III/3)

      6.3 mm

    • 连接导线横截面注意事项

      已连4 mm²导线（柔性）。

    • 额定绝缘电压 (III/2)

      800 V

    • 额定电涌电压(III/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      5.5 mm

    • 最小爬电距离(II/2)

      5.5 mm

    • 额定绝缘电压 (II/2)

      1000 V

    • 额定过电压 (II/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      5.5 mm

    • 最小爬电距离(II/2)

      5.5 mm

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:1995-03

    • 频率

      10 - 150 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.35 mm (10 Hz ... 60.1 Hz)

    • 加速度

      5g (60.1 Hz ... 150 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 灼热线测试

    • 规格

      DIN EN 60998-1 (VDE 0613-1):2005-03

    • 温度

      850 °C

    • 暴露时间

      5 s

    • 环境条件

    • 环境温度（运行）

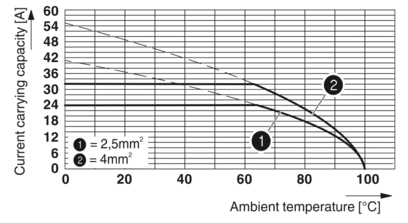

      -40 °C ... 100 °C (取决于电流承载能力/衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      纸箱包装
