首页/连接/接线端子/直通式接线端子、多导线接线端子和多层接线端子/直通式接线端子
  • 直通式接线端子-PT 1,5/S BN
  • 直通式接线端子-PT 1,5/S BN

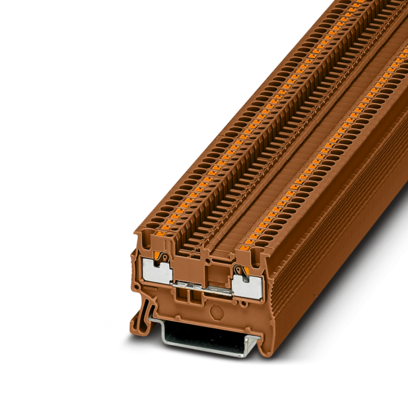

直通式接线端子

PT 1,5/S BN

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1176488
无现货
起订量： 50
预计货期：  实际交期请联系客服

直通式接线端子， 标称工作电压: 500 V， 额定电流: 17.5 A， 连接量: 2， 接线方式: 直插式连接， 额定接线容量: 1.5 mm²， 第一层， 横截面: 0.14 mm² - 1.5 mm²， 安装方式: NS 35/7,5， NS 35/15， 颜色: 棕色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      直通式接线端子

    • 产品系列

      PT

    • 应用领域

      铁路工业

    • 应用领域

      机械工程

    • 应用领域

      工厂工程

    • 连接量

      2

    • 行数

      1

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      6 kV

    • 额定条件下的最大功耗

      0.56 W

  • 连接数据
    • 每层的连接数量

      2

    • 额定横截面

      1.5 mm²

    • 第一层

    • 剥线长度

      8 mm ... 10 mm

    • 塞规

      A1 / B1

    • 连接符合标准

      IEC 60947-7-1

    • 刚性导线横截面

      0.14 mm² ... 1.5 mm²

    • 横截面 AWG

      26 ... 16 (按IEC标准修订)

    • 柔性导线横截面

      0.14 mm² ... 1.5 mm²

    • 导线横截面，柔性[AWG]

      26 ... 16 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.14 mm² ... 1.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.14 mm² ... 1 mm² 建议使用AI-S 1-8 TQ套管，订货号1200293

    • 标称电流

      17.5 A

    • 最大负载电流

      17.5 A

    • 额定电压

      500 V

    • 额定横截面

      1.5 mm²

    • 第一层 直接插拔式连接横截面

    • 刚性导线横截面

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.34 mm² ... 1.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.34 mm² ... 1 mm²

  • 尺寸
    • 宽度

      3.5 mm

    • 端板宽度

      2.2 mm

    • 高度

      45 mm

    • 深度

      30.5 mm

    • NS 35/7,5深度

      32 mm

    • NS 35/15深度

      39.5 mm

  • 材料规格
    • 颜色

      棕色 (RAL 8028)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

  • 机械特性

    • 机械参数

    • 开口式侧板

      是

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
