首页/其他/其他/其他/排针
  • 排针-PST 1,0/12-H-3,5
  • 排针-PST 1,0/12-H-3,5
  • 排针-PST 1,0/12-H-3,5

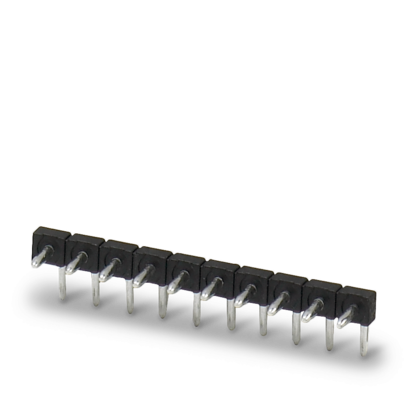

排针

PST 1,0/12-H-3,5

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1737116
无现货
起订量： 50
预计货期：  实际交期请联系客服

排针， 额定横截面: 1.5 mm²， 颜色: 黑色， 额定电流: 8 A (取决于所使用的插头)， 额定电压(III/2): 250 V， 触点表面: Sn， 触点类型: 针式插头， 电位数: 12， 行数: 1， 位数: 12， 连接量: 12， 产品系列: PST 1,0/..-H， 针距: 3.5 mm， 安装: 通孔回流焊/波峰焊， 针脚排列: 直线排列， 焊针[P]: 6.6 mm， 每个电势的焊针数量: 1， 插拔系统: COMBICON PST 1,0， 互锁: 不带， 安装方式: 不带， 包装类型: 纸箱包装， 最大电流取决于所用插头。 取插头和排针中较小的电流值。 排针由耐高温材料制成，适用于回流焊工艺。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      排针

    • 产品系列

      PST 1,0/..-H

    • 产品线

      COMBICON Connectors S

    • 类型

      排针

    • 位数

      12

    • 针距

      3.5 mm

    • 连接量

      12

    • 行数

      1

    • 电位数目

      12

    • 安装法兰

      不带

    • 针脚排列

      直线排列

    • 每个电位的焊针

      1

  • 电气特性

    • 特性

    • 额定电流IN

      8 A (取决于所使用的插头)

    • 额定电压 UN

      250 V

    • 额定电压(III/3)

      160 V

    • 额定电涌电压(III/3)

      2.5 kV

    • 额定电压(III/2)

      250 V

    • 额定电涌电压(III/2)

      2.5 kV

    • 额定电压 (II/2)

      250 V

    • 额定电涌电压(II/2)

      2.5 kV

  • 安装
    • 安装类型

      通孔回流焊/波峰焊

    • 针脚排列

      直线排列

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      镀锡

    • 触点区域金属表面（顶层）

      锡 (3 - 5 µm Sn)

    • 触点区域金属表面（中层）

      镍 (1 - 3 µm Ni)

    • 焊接区域金属表面（顶层）

      锡 (3 - 5 µm Sn)

    • 焊接区域金属表面（中层）

      镍 (1 - 3 µm Ni)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      黑色 (9005)

    • 绝缘材料

      PA

    • 绝缘材料组

      IIIa

    • CTI符合IEC 60112

      250

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

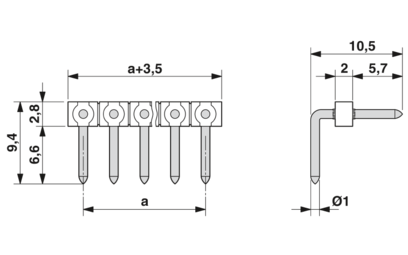

  • 尺寸
    • 针距

      3.5 mm

    • 宽度 [w]

      42 mm

    • 高度[h]

      9.4 mm

    • 长度[l]

      10.5 mm

    • 高度

      2.8 mm

    • 焊针长度[P]

      6.6 mm

    • 引脚尺寸

      ø 1 mm

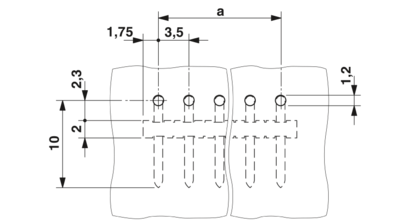

    • PCB设计

    • 孔径

      1.2 mm

  • 电气测试

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2007-04

    • 绝缘材料组

      IIIa

    • 比较跟踪指标（IEC 60112）

      CTI 250

    • 额定绝缘电压 (III/3)

      160 V

    • 额定电涌电压 (III/3)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      1.5 mm

    • 最小爬电距离(III/3)

      2.5 mm

    • 额定绝缘电压 (III/2)

      250 V

    • 额定电涌电压(III/2)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      1.5 mm

    • 最小爬电距离(II/2)

      2.5 mm

    • 额定绝缘电压 (II/2)

      250 V

    • 额定过电压 (II/2)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      1.5 mm

    • 最小爬电距离(II/2)

      2.5 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 100 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      纸箱包装
