首页/切换、测量和监控/安全继电器模块和传感器/安全继电器/安全继电器
  • 安全继电器-PSR-SPP-230AC/ESAM2/3X1/1X2/B
  • 安全继电器-PSR-SPP-230AC/ESAM2/3X1/1X2/B
  • 安全继电器-PSR-SPP-230AC/ESAM2/3X1/1X2/B
  • 安全继电器-PSR-SPP-230AC/ESAM2/3X1/1X2/B
  • 安全继电器-PSR-SPP-230AC/ESAM2/3X1/1X2/B
  • 安全继电器-PSR-SPP-230AC/ESAM2/3X1/1X2/B
  • 安全继电器-PSR-SPP-230AC/ESAM2/3X1/1X2/B

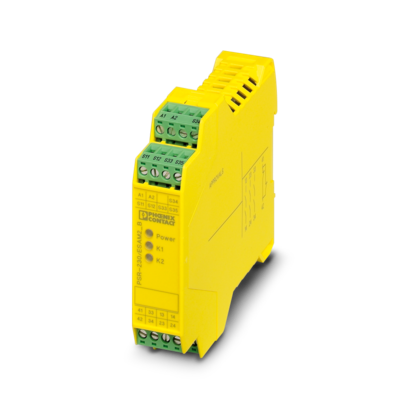

安全继电器

PSR-SPP-230AC/ESAM2/3X1/1X2/B

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2901431
无现货
起订量： 1
预计货期：  实际交期请联系客服

安全继电器，用于急停和安全门，安全等级可达SIL 1，Cat. 1，PL c，依据具体应用，可满足SIL 3，Cat. 4，PL e安全等级要求，单通道运行，3个启用电流路径，额定输入电压为230 V AC，可插拔的直插式接线端子

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 产品属性
    • 产品类型

      安全继电器

    • 产品系列

      PSRclassic

    • 应用

      急停按钮

    • 应用

      安全门

    • 控制

      单通道

    • 机械寿命

      约 107 开关次数

    • 继电器型号

      带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准

  • 电气特性
    • 额定条件下的最大功耗

      2.88 W

    • 额定操作模式

      100 %符合条件

    • 供电回路间的电气间隙和爬电距离

    • 额定绝缘电压

      250 V AC

    • 额定过电压／绝缘

      4 kV /基本绝缘（安全隔离，加强绝缘及在A1-A2/逻辑/常开安全触点输出和显示输出之间为6 kV）

  • 输入数据

    • 概述

    • 额定控制电路电源电压US

      230 V AC -15 % / +10 %

    • 额定控制电源电流IS

      22 mA

    • 输入／启动和回馈电路的电压

      ~ 24 V DC

    • 典型响应时间

      50 ms (手动复位)

    • 典型响应时间

      300 ms (自动启动)

    • 典型启动时间（Us时）

      300 ms (通过 a1 或 S11/S12 控制时)

    • 典型释放时间

      20 ms (通过S11/S12控制时)

    • 典型释放时间

      150 ms (通过A1控制时)

    • 恢复时间

      1 s

    • 最大切换频率

      0.5 Hz

    • 保护电路

      电涌保护; 抑制二极管

    • 保护电路

      电涌保护; 压敏电阻

    • 允许的导线最大总电阻

      50 Ω

  • 输出数据
    • 触点类型

      3路常开安全触点输出

    • 触点类型

      1个信号传输电流通路

    • 触点材料

      AgSnO2，镀金

    • 最大切换电压

      250 V AC/DC

    • 最小切换电压

      10 V AC/DC

    • 限制连续电流

      6 A (常开安全触点输出)

    • 限制连续电流

      5 A (信号传输电流通路)

    • 最大启动电流

      6 A

    • 最小冲击电流

      10 mA

    • 总电流值的平方

      72 A2

    • 最大额定功率值（电阻负载）

      144 W (24 V DC)

    • 最大额定功率值（电阻负载）

      230 W (可用于48 V DC)

    • 最大额定功率值（电阻负载）

      68 W (可用于110 V DC)

    • 最大额定功率值（电阻负载）

      88 W (可用于220 V DC)

    • 最大额定功率值（电阻负载）

      2000 VA (可用于250 V AC)

    • 最大额定功率值（电感负载）

      48 W (24 V DC)

    • 最大额定功率值（电感负载）

      40 W (可用于48 V DC)

    • 最大额定功率值（电感负载）

      35 W (可用于110 V DC)

    • 最大额定功率值（电感负载）

      33 W (可用于220 V DC)

    • 最低通断容量

      100 mW

    • 通断容量（360/h周期）

      6 A (24 V DC)

    • 通断容量（360/h周期）

      5 A (230 V AC)

    • 通断容量（3600/h周期）

      3 A (24 V (DC13))

    • 通断容量（3600/h周期）

      3 A (230 V (AC 15))

    • 输出熔断器

      10 A gL/gG NEOZED (常开安全触点输出)

    • 输出熔断器

      6 A gL/gG NEOZED (辅助常闭触点输出)

  • 连接数据

    • 连接技术

    • 可插拔

      是

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)

    • 导线横截面AWG

      24 ... 16

    • 剥线长度

      8 mm

  • 信号处理
    • 状态显示

      2 x LED (绿色)

    • 工作电压显示

      1 x LED（绿色）

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      112 mm

    • 深度

      114.5 mm

  • 材料规格
    • 外壳材料

      PA

  • 特性

    • 安全数据

    • 停止类别

      0

    • 安全数据: EN ISO 13849

    • 分类

      1 (根据应用场合，最高至4类)

    • 性能等级（PL）

      c (根据应用场合，最高至PL e)

    • 安全数据

    • 安全完整性水平（SIL）

      1 (根据应用场合，最高至SIL 3)

    • 安全数据

    • 安全完整性水平（SIL）

      1 (根据应用场合，最高至SIL 3)

    • 安全数据

    • 安全完整性水平（SIL）

      1 (根据应用场合，最高至SIL 3)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 插入位置最低保护等级

      IP54

    • 环境温度（运行）

      -25 °C ... 55 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      75 % (平均，85%间歇，无冷凝)

    • 允许的最大相对湿度（操作）

      75 % (平均，85%间歇，无冷凝)

    • 电击

      15g

    • 振动（操作）

      10 Hz ... 150 Hz, 2g

  • 认证

    • 一致性/认证

    • 符合性

      符合 CE 标准

  • 标准和规范

    • 供电回路间的电气间隙和爬电距离

    • 标准/规程

      IEC 60664-1

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任意
