首页/切换、测量和监控/安全继电器模块和传感器/安全继电器/安全继电器
  • 安全继电器-PSR-SCP- 24UC/ESAM4/3X1/1X2/B
  • 安全继电器-PSR-SCP- 24UC/ESAM4/3X1/1X2/B
  • 安全继电器-PSR-SCP- 24UC/ESAM4/3X1/1X2/B
  • 安全继电器-PSR-SCP- 24UC/ESAM4/3X1/1X2/B
  • 安全继电器-PSR-SCP- 24UC/ESAM4/3X1/1X2/B
  • 安全继电器-PSR-SCP- 24UC/ESAM4/3X1/1X2/B

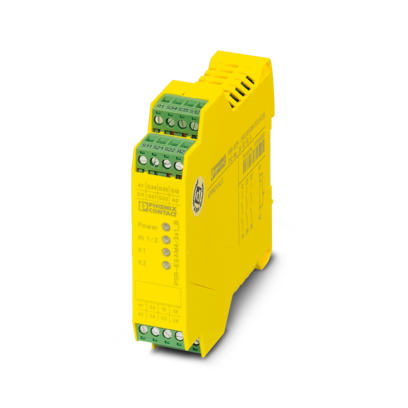

安全继电器

PSR-SCP- 24UC/ESAM4/3X1/1X2/B

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2900509
无现货
起订量： 1
预计货期：  实际交期请联系客服

安全继电器，用于急停和安全门监控，安全等级可达EN ISO 13849标准的SIL 3或Cat. 4、PL e，双通道运行，3个启用电流路径，额定输入电压：24 V DC，插拔式螺钉接线端子

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      安全继电器

    • 产品系列

      PSRclassic

    • 应用

      急停按钮

    • 应用

      安全门

    • 套件包括

      1449149 PSR-SCP- 24UC/ESAM4/3X1/1X2/B-SET10

    • 控制

      双通道

    • 机械寿命

      约 107 开关次数

    • 继电器型号

      带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准

    • 绝缘特性

    • 过电压等级

      III

    • 污染等级

      2

    • 次数

    • 典型响应时间

      典型值 150 ms (用于Us 自动启动)

    • 典型响应时间

      典型值 100 ms (用于Us 手动受控启动)

    • 典型启动时间（Us时）

      典型值 250 ms (有Us/通过A1控制时)

    • 典型释放时间

      典型值 20 ms (在Us，根据需要，通过传感器回路)

    • 典型释放时间

      典型值 45 ms (在Us/根据需要，通过A1)

    • 重启时间

      < 1 s (启动时间)

    • 恢复时间

      < 1 s (符合安全功能的要求)

    • 启动脉冲长度

      ≥ 500 ms (手动复位)

  • 电气特性
    • 额定条件下的最大功耗

      16.44 W (US = 26.4 V，IL² = 72 A²，PTotal max = 2.04 W + 14.4 W)

    • 额定操作模式

      100 %符合条件

    • 额定绝缘电压

      250 V

    • 额定过电压／绝缘

      请见章节“绝缘配合”

    • 电源

    • 额定控制电路电源电压US

      24 V DC -15 % / +10 %

    • 额定控制电源电流IS

      典型值 70 mA (US时)

    • US时的功耗

      典型值 1.68 W

    • 冲击电流

      < 3.5 A (电压通常为US，Δt = 3 ms)

    • 滤波时间

      5 ms (Us电压骤降时)

    • 保护电路

      串联保护，防止极性反转; 抑制二极管

  • 输入数据

    • 数字量: 逻辑 (S12，S22)

    • 输入说明

      安全相关

    • 输入数量

      2

    • 输入电压范围，"0"信号

      0 V DC ... 5 V DC (S12)

    • 输入电压范围，"1"信号

      20.4 V ... 26.4 V (S12)

    • 输入电流范围“0”信号

      0 mA ... 2 mA

    • 冲击电流

      < 100 mA (Δt = 500 ms，Us/Ix下的S12处)

    • 冲击电流

      > -100 mA (Δt = 300 ms，Us/Ix下的S22处)

    • 滤波时间

      不允许测试脉冲

    • 并行

      ∞

    • 允许的导线最大总电阻

      50 Ω

    • 保护电路

      抑制二极管

    • 电耗量

      38 mA (S12输入，电压通常为US)

    • 电耗量

      -38 mA (S22输入，电压通常为US)

    • 数字量: 启动电路 (S34, S35)

    • 输入说明

      非安全相关

    • 输入数量

      2

    • 输入电压范围，"1"信号

      20.4 V ... 26.4 V

    • 冲击电流

      < 6 mA (S34/35处，通常为US)

    • 滤波时间

      不允许测试脉冲

    • 允许的导线最大总电阻

      50 Ω

    • 保护电路

      抑制二极管

    • 电耗量

      0 mA (S34输入，电压通常为US)

    • 电耗量

      1 mA (S35输入，电压通常为US)

  • 输出数据

    • 继电器: 启用电流通路 (13/14，23/24，33/34)

    • 输出说明

      串联2个常开触点，安全相关，浮地

    • 输出数目

      3

    • 触点类型

      3路常开安全触点输出

    • 触点材料

      AgSnO2

    • 开关电压

      最小 10 V AC/DC

    • 开关电压

      最大 250 V AC/DC

    • 通断容量

      最小 100 mW

    • 冲击电流

      最小 10 mA

    • 冲击电流

      最大 6 A

    • 限制连续电流

      6 A

    • 总电流值的平方

      72 A2 (注意降容)

    • 切换频率

      最大 0.5 Hz

    • 机械寿命

      107开关次数

    • 输出熔断器

      10 A gL/gG (高要求)

    • 输出熔断器

      4 A gL/gG (低要求)

    • 继电器: 信号传输电流通路 (41/42)

    • 输出说明

      2个并联常闭触点，非安全相关，浮地

    • 输出数目

      1

    • 触点类型

      1个信号传输电流通路

    • 触点材料

      AgSnO2

    • 开关电压

      最小 10 V AC/DC

    • 开关电压

      最大 250 V AC/DC

    • 通断容量

      最小 100 mW

    • 冲击电流

      最小 10 mA

    • 冲击电流

      最大 6 A

    • 限制连续电流

      6 A (信号传输电流通路)

    • 总电流值的平方

      36 A2

    • 切换频率

      最大 0.5 Hz

    • 最大额定功率值（电阻负载）

      注意衰减和负载极限曲线

    • 输出熔断器

      6 A gL/gG

  • 连接数据

    • 连接技术

    • 可插拔

      是

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 导线横截面AWG

      24 ... 12

    • 剥线长度

      7 mm

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

  • 信号处理
    • 状态显示

      3 x LED (绿色)

    • 工作电压显示

      1 x LED（绿色）

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      99 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      黄色 (RAL 1018)

    • 外壳材料

      PA

  • 特性

    • 安全数据

    • 停止类别

      0

    • 安全数据: EN ISO 13849

    • 分类

      4

    • 性能等级（PL）

      e (5 A DC13；5 A AC15；8760次开关次数/年)

    • 安全数据: IEC 61508 - 高要求

    • 安全完整性水平（SIL）

      3

    • 安全数据: IEC 61508 - 低要求

    • 安全完整性水平（SIL）

      3

    • 安全数据: EN IEC 62061

    • 安全完整性水平（SIL）

      3

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 安装位置最低保护等级

      IP54

    • 环境温度（运行）

      -20 °C ... 55 °C (注意降容)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      75 % (平均，85%间歇，无冷凝)

    • 允许的最大相对湿度（运行）

      75 % (平均，85%间歇，无冷凝)

    • 冲击

      15g

    • 振动（操作）

      10 Hz ... 150 Hz, 2g

  • 认证

    • CE

    • 标识

      CE合规

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      参见衰减曲线

    • 安装位置

      垂直或水平
