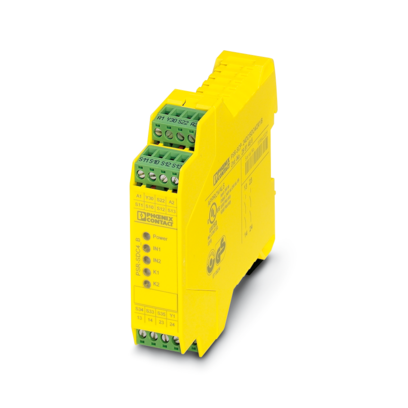

安全继电器

PSR-SCP- 24DC/SDC4/2X1/B

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2981486
有现货
起订量： 1
预计货期：  实际交期请联系客服

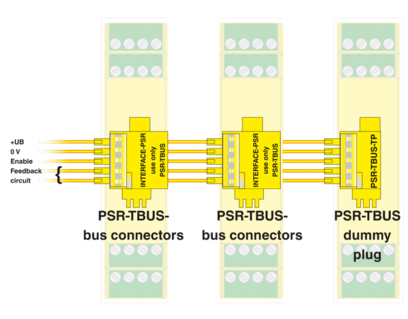

用于急停、安全门和电磁开关以及光栅的安全继电器，符合EN ISO 13849标准的SIL 3或4类/PL e级的要求，2个常开触点，TBUS接口，自动或手动激活，插拔式螺钉连接端子

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 产品属性
    • 产品类型

      安全继电器

    • 产品系列

      PSRclassic

    • 应用

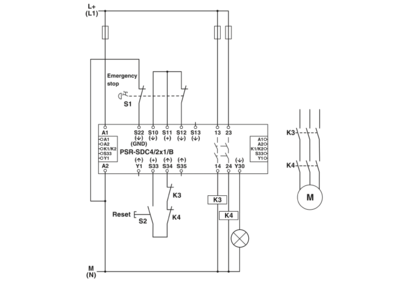

      急停按钮

    • 应用

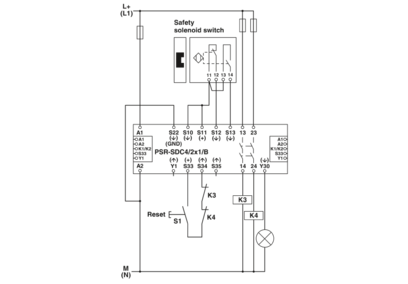

      安全门

    • 应用

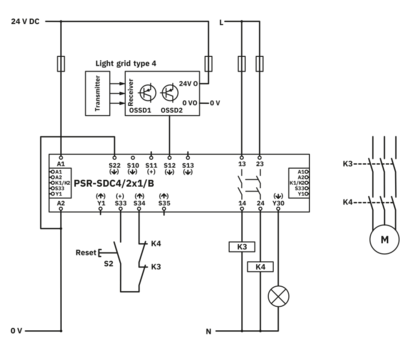

      光栅

    • 应用

      电磁开关

    • 控制

      单通道和双通道

    • 机械寿命

      约 107 开关次数

    • 继电器型号

      带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准

  • 电气特性
    • 额定条件下的最大功耗

      1.68 W

    • 额定操作模式

      100 %符合条件

    • 供电回路间的电气间隙和爬电距离

    • 额定绝缘电压

      250 V

    • 额定过电压／绝缘

      4kV/基础安全隔离（输入回路和常开安全触点输出之间6kV增强型安全隔离。）

  • 输入数据

    • 概述

    • 额定控制电路电源电压US

      24 V DC

    • US的电压范围

      0.85 ... 1.1

    • US时的功耗

      典型值 1.7 W

    • 额定控制电源电流IS

      典型值 70 mA

    • 输入／启动和回馈电路的电压

      大约 24 V DC

    • 典型响应时间

      20 ms (手动复位)

    • 典型响应时间

      150 ms (自动启动)

    • 典型释放时间

      10 ms

    • 恢复时间

      1 s

    • 保护电路

      极性保护; 抑制二极管 ()

    • 允许的导线最大总电阻

      50 Ω (US下的输入和启动电路)

  • 输出数据
    • 触点类型

      2路常开安全触点输出

    • 触点类型

      1个半导体信号输出

    • 触点材料

      AgSnO2

    • 最大切换电压

      250 V AC/DC (常开安全触点输出)

    • 最大切换电压

      24 V (输出信号)

    • 最小切换电压

      15 V AC/DC (常开安全触点输出)

    • 限制连续电流

      6 A (常开安全触点输出)

    • 限制连续电流

      100 mA (输出信号)

    • 最大启动电流

      6 A

    • 最小冲击电流

      25 mA (常开安全触点输出)

    • 总电流值的平方

      72 A2 (ITH2 = I12 + I22)

    • 最大额定功率值（电阻负载）

      144 W (24VDC，t=0ms)

    • 最大额定功率值（电阻负载）

      288 W (48VDC，t=0ms)

    • 最大额定功率值（电阻负载）

      77 W (110VDC，t=0ms)

    • 最大额定功率值（电阻负载）

      88 W (220VDC，t=0ms)

    • 最大额定功率值（电阻负载）

      1500 VA (250 V AC，τ = 0 ms)

    • 最大额定功率值（电感负载）

      48 W (24 V DC， τ = 40 ms)

    • 最大额定功率值（电感负载）

      40 W (48 V DC，τ = 40 ms)

    • 最大额定功率值（电感负载）

      35 W (110V DC，τ=40ms)

    • 最大额定功率值（电感负载）

      33 W (220V DC，τ=40ms)

    • 通断容量

      最小 0.4 W (常开安全触点输出)

    • 通断容量（360/h周期）

      6 A (24 V DC)

    • 通断容量（360/h周期）

      5 A (230 V (AC15))

    • 通断容量（3600/h周期）

      3 A (24 V (DC13))

    • 通断容量（3600/h周期）

      3 A (230 V (AC15))

    • 输出熔断器

      10 A gL/gG NEOZED (常开安全触点输出)

    • 输出熔断器

      微型断路器C6（24 V / 20 A电源）

  • 连接数据

    • 连接技术

    • 可插拔

      是

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 导线横截面AWG

      24 ... 12

    • 剥线长度

      7 mm

    • 螺纹

      M3

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      99 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      黄色 (RAL 1018)

    • 外壳材料

      PA

  • 特性

    • 安全数据

    • 停止类别

      0

    • 安全数据: EN ISO 13849

    • 分类

      4 (无延时触点)

    • 性能等级（PL）

      e

    • 安全数据: IEC 61508 - 高要求

    • 安全完整性水平（SIL）

      3

    • 安全数据: IEC 61508 - 低要求

    • 安全完整性水平（SIL）

      3

    • 安全数据: EN IEC 62061

    • 安全完整性水平（SIL）

      3

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 插入位置最低保护等级

      IP54

    • 环境温度（运行）

      -20 °C ... 55 °C

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      75 % (平均，85%间歇，无冷凝)

    • 允许的最大相对湿度（操作）

      75 % (平均，85%间歇，无冷凝)

  • 标准和规范

    • 供电回路间的电气间隙和爬电距离

    • 标准/规程

      IEC 60664-1

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任意
