首页/切换、测量和监控/安全继电器模块和传感器/安全耦合继电器/耦合继电器
  • 耦合继电器-PSR-PLC21-2CO-24DC-SC
  • 耦合继电器-PSR-PLC21-2CO-24DC-SC
  • 耦合继电器-PSR-PLC21-2CO-24DC-SC
  • 耦合继电器-PSR-PLC21-2CO-24DC-SC
  • 耦合继电器-PSR-PLC21-2CO-24DC-SC

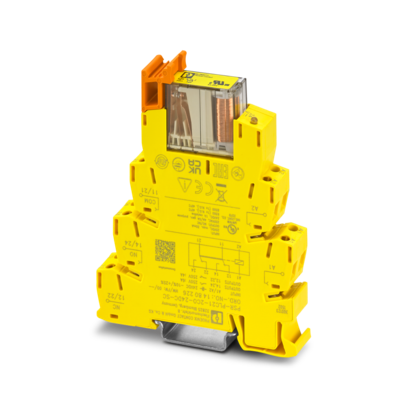

耦合继电器

PSR-PLC21-2CO-24DC-SC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1480226
无现货
起订量： 10
预计货期：  实际交期请联系客服

安全耦合继电器，带机械联锁触点，电气隔离，2个转换触点，单通道，固定式螺钉接线端子，宽度：14 mm

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 产品属性
    • 产品类型

      耦合继电器

    • 产品系列

      PLC-INTERFACE

    • 应用

      强制导向触点

    • 机械寿命

      约 107 开关次数

    • 继电器型号

      机电式继电器，符合IEC/EN 61810标准

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

    • 过电压等级

      III

    • 污染等级

      2

    • 次数

    • 典型启动时间（Us时）

      < 70 ms (通过A1控制时)

    • 典型释放时间

      < 50 ms (根据需要，通过A1)

    • 恢复时间

      500 ms (符合安全功能的要求)

  • 电气特性
    • 额定条件下的最大功耗

      4.825 W (UB = 30 V，US = 24 V，IS = 30 mA，IL² = 37 A，Rcontact = 0.1 Ω)

    • 额定操作模式

      100 %符合条件

    • 额定绝缘电压

      250 V AC

    • 额定过电压／绝缘

      所有电流通路与外壳之间为4 kV基本型安全隔离

    • 额定过电压／绝缘

      安全隔离，250 V负载电流通路和24 V逻辑通路之间有6 kV增强型隔离

    • 电源

    • 品名

      A1/A2

    • 额定控制电路电源电压 US

      21.6 V DC ... 28.8 V DC

    • 额定控制电路电源电压US

      24 V DC -10 % / +20 %

    • 额定控制电源电流IS

      30 mA

    • 冲击电流

      典型值 100 mA (Δt = 10 ms Us时)

    • 滤波时间

      1 ms (测试脉冲宽度，高测试脉冲和低测试脉冲)

    • 滤波时间

      1 s (测试脉冲频率，高测试脉冲和低测试脉冲)

    • UD时的功耗

      650 mW (至US)

    • 保护电路

      串联保护，防止极性反转; 抑制二极管，38.6 V/600 W

    • 状态显示

      1 x 绿色LED（PWR）

  • 输出数据

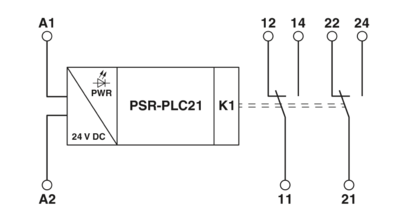

    • 继电器: 继电器输出 (11/12/14, 21/22/24)

    • 输出说明

      安全相关

    • 输出说明

    • 输出数目

      2

    • 触点类型

      2个转换触点

    • 触点材料

      AgNi

    • 通断容量

      最小 150 mW (常开触点/常闭触点)

    • 冲击电流

      最大 6 A (N/O触点)

    • 冲击电流

      最大 4 A (常闭触点)

    • 限制连续电流

      6 A (常开触点，高要求)

    • 限制连续电流

      4 A (常开触点，低要求)

    • 限制连续电流

      4 A (N/C触点，要求高)

    • 限制连续电流

      2.4 A (N/C触点，要求低)

    • 总电流值的平方

      37 A2 (N/O触点，要求高，观察衰减曲线)

    • 总电流值的平方

      16 A2 (N/C触点，要求高，观察衰减曲线)

    • 切换频率

      最大 1 Hz

    • 机械寿命

      107开关次数

    • 输出熔断器

      6 A gL/gG

    • 输出熔断器

      4 A gL/gG (适用于低需求应用场合)

  • 连接数据

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.2 mm² ... 2.5 mm²

    • 导线横截面AWG

      26 ... 14

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm

  • 信号处理
    • 工作电压显示

      1 x 绿色LED（PWR）

  • 尺寸
    • 宽度

      14 mm

    • 高度

      80 mm

    • 深度

      104 mm

  • 材料规格
    • 颜色 (外壳)

      黄色 (RAL 1018)

    • 外壳材料

      PA

  • 特性

    • 安全数据: EN ISO 13849

    • 分类

      1

    • 性能等级（PL）

      c

    • 安全数据: IEC 61508 – 1通道接线高要求（1oo1结构）

    • 安全完整性水平（SIL）

      1

    • 安全数据: IEC 61508 – 1通道接线低要求（1oo1结构）

    • 安全完整性水平（SIL）

      1

    • 安全数据: EN IEC 62061

    • 安全完整性水平（SIL）

      2

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 安装位置最低保护等级

      IP54

    • 环境温度（运行）

      -20 °C ... 60 °C (注意降容)

    • 环境温度（存放/运输）

      -20 °C ... 85 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      75 % (平均；偶尔为95%，无冷凝)

    • 允许的最大相对湿度（运行）

      75 % (平均；偶尔为95%，无冷凝)

    • 冲击

      10g，Δt = 11 ms（连续振动：5g，Δt = 16 ms）

    • 振动（操作）

      10 Hz ... 150 Hz，振幅0.75 mm，1g

  • 认证

    • CE

    • 标识

      CE合规

    • 轨道车辆中的电子设备

    • 振动（操作）

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      参见衰减曲线

    • 安装位置

      垂直或水平
