首页/切换、测量和监控/安全继电器模块和传感器/安全耦合继电器/耦合继电器
  • 耦合继电器-PSR-PE20-1NO-24DC-SC-SET60
  • 耦合继电器-PSR-PE20-1NO-24DC-SC-SET60
  • 耦合继电器-PSR-PE20-1NO-24DC-SC-SET60
  • 耦合继电器-PSR-PE20-1NO-24DC-SC-SET60
  • 耦合继电器-PSR-PE20-1NO-24DC-SC-SET60

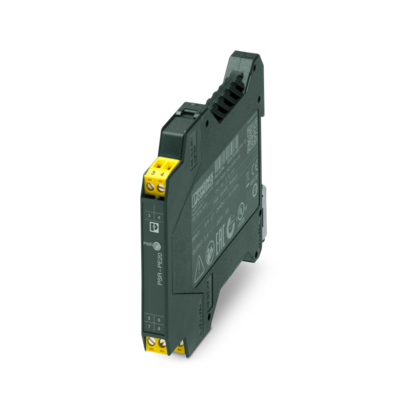

耦合继电器

PSR-PE20-1NO-24DC-SC-SET60

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1272930
无现货
起订量： 1
预计货期：  实际交期请联系客服

包含60 个耦合继电器的套件，适用于SIL 3低安全等级要求的场合，可将数字量输出信号连接至I/O系统，1 路独立控制的常开安全触点输出，安全状态关闭，测试脉冲滤波器，插拔式螺钉接线端子

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

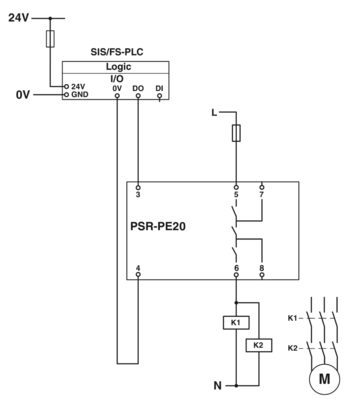

    • 应用说明

    • 应用说明

      只用于工业应用

  • 产品属性
    • 产品类型

      耦合继电器

    • 产品系列

      PSRclassic

    • 应用

      安全关闭

    • 应用

      低要求

    • 机械寿命

      10x 106开关次数

    • 继电器型号

      机电式继电器，符合IEC/EN 61810标准

    • 次数

    • 典型启动时间（Us时）

      < 70 ms (在US处通过A3控制时)

    • 典型释放时间

      < 50 ms (根据需要，在Us处通过A3控制)

    • 恢复时间

      500 ms

  • 电气特性
    • 额定条件下的最大功耗

      2.36 W (UB = 26.4 V，US = 24 V，IS = 40 mA，IL² = 16 A，R触点 = 0.075 Ω)

    • 额定操作模式

      100 %符合条件

    • 供电回路间的电气间隙和爬电距离

    • 额定绝缘电压

      250 V AC

    • 额定过电压／绝缘

      安全隔离，250 V负载电流路径和24 V逻辑路径之间的6.4 kV增强型绝缘

    • 额定过电压／绝缘

      所有电流通路与外壳之间的4 kV基本绝缘

    • 电源

    • 品名

      3/4

    • 额定控制电路电源电压 US

      21.6 V DC ... 26.4 V DC

    • 额定控制电路电源电压US

      24 V DC -10 % ... +10 %

    • 额定控制电源电流IS

      40 mA

    • US时的功耗

      960 mW

    • 冲击电流

      典型值 100 mA (Δt = 10 ms Us时)

    • 延迟时间

      1 ms (Us电压骤降时)

    • 保护电路

      串联保护，防止极性反转; 38.6 V/600 W抑制二极管（3/4个接口）

  • 输出数据

    • 继电器: 启动电流路径 (5/6)

    • 输出说明

      1 NO

    • 输出数目

      1 (安全相关)

    • 触点类型

      1 路启动电流通路

    • 触点材料

      AgSnO2（银氧化锡），镀金

    • 开关电压

      最小 12 V DC

    • 开关电压

      最大 250 V AC/DC (注意负载曲线)

    • 通断容量

      最小 120 mW

    • 冲击电流

      最小 10 mA

    • 冲击电流

      最大 4 A

    • 限制连续电流

      4 A (低要求)

    • 总电流值的平方

      16 A2 (低要求，注意降容)

    • 切换频率

      1 Hz

    • 机械寿命

      10x 106开关次数

    • 输出熔断器

      4 A gL/gG (适用于低需求应用场合)

  • 连接数据

    • 导线连接

    • 连接方式

      螺钉连接

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 导线横截面AWG

      24 ... 12

    • 剥线长度

      7 mm

    • 螺纹

      M3

    • 紧固扭矩

      0.6 Nm

  • 信号处理
    • 状态显示

      1 x LED (绿色)

  • 尺寸
    • 宽度

      12.5 mm

    • 高度

      99 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      交通灰色B (RAL 7043)

    • 外壳材料

      PA

  • 特性

    • 安全数据: IEC 61508—单通道接线低要求（1oo3结构，无诊断）

    • 安全完整性水平（SIL）

      3

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 插入位置最低保护等级

      IP54

    • 环境温度（运行）

      -40 °C ... 70 °C (注意降低值)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      75 % (平均，85%间歇，无冷凝)

    • 允许的最大相对湿度（操作）

      75 % (平均，85%间歇，无冷凝)

    • 电击

      15g

    • 振动（操作）

      10 Hz ... 150 Hz, 2g

  • 认证

    • CE

    • 标识

      CE合规

    • 认证

  • 标准和规范

    • 供电回路间的电气间隙和爬电距离

    • 标准/规程

      EN 61010-1，EN 60947-1，EN 60079-15

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      参见衰减曲线

    • 安装位置

      垂直或水平
