首页/切换、测量和监控/安全继电器模块和传感器/安全耦合继电器/耦合继电器
  • 耦合继电器-PSR-PC32-2NO-1NC-24-230UC-SP
  • 耦合继电器-PSR-PC32-2NO-1NC-24-230UC-SP
  • 耦合继电器-PSR-PC32-2NO-1NC-24-230UC-SP
  • 耦合继电器-PSR-PC32-2NO-1NC-24-230UC-SP
  • 耦合继电器-PSR-PC32-2NO-1NC-24-230UC-SP
  • 耦合继电器-PSR-PC32-2NO-1NC-24-230UC-SP
  • 耦合继电器-PSR-PC32-2NO-1NC-24-230UC-SP

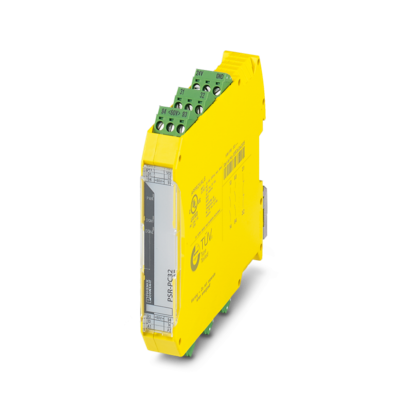

耦合继电器

PSR-PC32-2NO-1NC-24-230UC-SP

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2700582
无现货
起订量： 1
预计货期：  实际交期请联系客服

耦合继电器，可满足各种SIL 3应用需求，可将数字量信号连接至I/O，24 V ... 230 V宽域电压输入，2路常开安全触点输出（1路最高60 V，1路最高250 V），1个反馈回路，适于安全状态关闭的应用，可插拔的直插式接线端子

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • CCCex说明

      在中国不允许用在潜在爆炸区域内。

  • 产品属性
    • 产品类型

      耦合继电器

    • 产品系列

      PSRmini

    • 应用

      安全关闭

    • 应用

      高要求

    • 应用

      低要求

    • 应用

      Ex

    • 控制

      单通道和双通道

    • 继电器型号

      带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准

    • 绝缘特性

    • 过电压等级

      III

    • 污染等级

      2

    • 次数

    • 典型响应时间

      < 100 ms (通过A1控制时，有Us)

    • 典型释放时间

      < 200 ms (通过A1控制时，有Us)

    • 恢复时间

      < 500 ms

  • 电气特性
    • 额定条件下的最大功耗

      5.7 W (在US = 42 V AC，IL² = 72 A²时)

    • 额定操作模式

      100 %符合条件

    • 额定绝缘电压

      250 V AC

    • 额定过电压／绝缘

      所有电流通路与外壳之间的4 kV基本绝缘

    • 额定过电压／绝缘

      安全隔离，(93/94) 和 (31/32, 24V/GND) 之间的2.5 kV增强型绝缘

    • 额定过电压／绝缘

      6 kV增强型绝缘：
      在 (A1/A2)、(13/14) 和 (31/32, 24V/GND) 之间
      在 (A1/A2) 和 (93/94) 之间
      在 (13/14) 和 (93/94) 之间

    • 电源

    • 品名

      A1/A2

    • 额定控制电路电源电压 US

      24 V AC/DC ... 230 V AC/DC -15 % ... +10 %

    • 额定控制电源电流IS

      75 mA (24 V DC)

    • 额定控制电源电流IS

      34 mA (48 V DC)

    • 额定控制电源电流IS

      97 mA (42 V AC)

    • 额定控制电源电流IS

      28 mA (120 V AC)

    • 额定控制电源电流IS

      16 mA (230 V AC)

    • US时的功耗

      1.8 W (适用直流电)

    • US时的功耗

      2.1 W (AC)

    • 视在功率

      典型值 4.1 VA

    • 冲击电流

      典型值 16 A (Δt < 100 µs Us时)

    • 冲击电流

      < 5 mA (组合式接线端子处 24V/GND（UD）)

    • 滤波时间

      10 ms (如Us 电压骤降，24 V DC, A1)

    • 滤波时间

      最大 1.5 ms (A1-A2；测试脉冲宽度；24 V DC)

    • 滤波时间

      7.5 ms (在A1-A2；测试脉冲速率；24 V DC)

    • 滤波时间

      测试脉冲速率 = 5 x 测试脉冲宽度

    • 保护电路

      电涌保护; 275 V变阻器

    • 电源

    • 品名

      24V/GND

    • 诊断电源电压UD

      24 V DC -15 % / +10 %

    • UD的输入电流

      < 5 mA (组合式接线端子处 24V/GND（UD）)

    • 保护电路

      电涌保护; 33 V抑制二极管

    • 保护电路

      极性保护

  • 输出数据

    • 继电器: 启用电流通路 (13/14, 93/94)

    • 输出说明

      每2个常开触点串联，无延迟，浮动

    • 输出数目

      2 (安全相关)

    • 触点类型

      2路常开安全触点输出

    • 触点材料

      AgSnO2

    • 开关电压

      最小 12 V AC/DC

    • 开关电压

      最大 250 V AC/DC (13/14)

    • 开关电压

      最大 60 V AC/DC (93/94)

    • 通断容量

      最小 60 mW

    • 冲击电流

      最小 3 mA

    • 冲击电流

      最大 6 A

    • 通断容量（360/h周期）

      4 A (24 V (DC13))

    • 通断容量（360/h周期）

      5 A (230 V (AC 15))

    • 极限持续电流

      6 A (注意降容)

    • 总电流值的平方

      72 A2 (注意降容)

    • 切换频率

      最大 0.1 Hz

    • 机械寿命

      10x 106开关次数

    • 输出熔断器

      6 A gL/gG

    • 输出熔断器

      4 A gL/gG (适用于低需求应用场合)

    • 继电器: 路反馈回路 (31/32)

    • 输出说明

      2个串联的常闭触点，无延迟，浮地/非浮地，取决于应用

    • 输出数目

      1 (安全相关)

    • 触点类型

      1路反馈回路

    • 触点材料

      AgCuNi，+ Au

    • 开关电压

      最小 3.3 V AC/DC

    • 开关电压

      最大 26.4 V DC

    • 通断容量

      最小 3.3 mW

    • 冲击电流

      最小 1 mA

    • 冲击电流

      最大 100 mA

    • 极限持续电流

      100 mA

    • 输出熔断器

      150 mA 快速熔断

  • 连接数据

    • 连接技术

    • 可插拔

      是

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)

    • 导线横截面AWG

      24 ... 16

    • 剥线长度

      8 mm

  • 信号处理
    • 状态显示

      1 x LED (绿色)，1 x LED (黄色 )

    • 工作电压显示

      1 x LED（黄色）

  • 尺寸
    • 宽度

      17.5 mm

    • 高度

      117.4 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      黄色 (RAL 1018)

    • 外壳材料

      PA

  • 特性

    • 安全数据

    • 停止类别

      0

    • 安全数据: EN 50156-2

    • 安全完整性水平（SIL）

      3 (参照IEC 61508)

    • 安全数据: IEC 61508 - 高要求

    • 安全完整性水平（SIL）

      3 (< 整体SIL的15%)

    • 安全数据: IEC 61508 - 低要求

    • 安全完整性水平（SIL）

      3 (< 整体SIL的15%)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 安装位置最低保护等级

      IP54

    • 环境温度（运行）

      -40 °C ... 70 °C (注意降容)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      75 % (平均，85%间歇，无冷凝)

    • 允许的最大相对湿度（运行）

      75 % (平均，85%间歇，无冷凝)

    • 冲击

      15g

    • 振动（操作）

      10 Hz ... 150 Hz, 2g

  • 认证

    • ATEX

    • 标识

       II 3G  Ex ec nC IIC T4 Gc

    • 证书

      UL 22 ATEX 2912X

    • IECEx

    • 标识

      Ex ec nC IIC T4 Gc

    • 证书

      IECEx UL 22.0037X

    • UL，美国 / 加拿大

    • 标识

      cULus

    • 证书

      E140324

    • UL Ex，美国 / 加拿大

    • 标识

      Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X

    • 标识

      Class I, Div. 2, Groups A, B, C, D, T4

    • 证书

      E360692

    • CE

    • 标识

      CE合规

    • 环境模拟测试

    • 标识

      G3

    • 证书

      ISA-S71.04

    • CCC / China-Ex

    • 标识

      Ex ec nC IIC T4 Gc

    • 证书

      2022122304115695

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      参见衰减曲线

    • 安装位置

      垂直或水平
