首页/切换、测量和监控/安全继电器模块和传感器/安全继电器/安全继电器
  • 安全继电器-PSR-MC45-3NO-1DO-24DC-SP
  • 安全继电器-PSR-MC45-3NO-1DO-24DC-SP
  • 安全继电器-PSR-MC45-3NO-1DO-24DC-SP
  • 安全继电器-PSR-MC45-3NO-1DO-24DC-SP
  • 安全继电器-PSR-MC45-3NO-1DO-24DC-SP
  • 安全继电器-PSR-MC45-3NO-1DO-24DC-SP
  • 安全继电器-PSR-MC45-3NO-1DO-24DC-SP

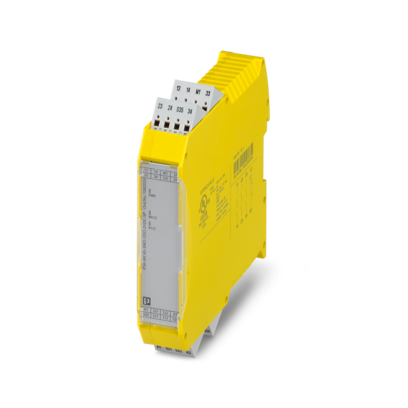

安全继电器

PSR-MC45-3NO-1DO-24DC-SP

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1082029
无现货
起订量： 1
预计货期：  实际交期请联系客服

安全继电器，用于急停、安全门和光栅，安全等级可达SIL 3、Cat. 4、PL e，单通道或双通道运行，自动或手动、受控启动，3个启用电流路径，US = 24 V DC，可插拔的直插式接线端子

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 产品属性
    • 产品类型

      安全继电器

    • 产品系列

      PSRmini

    • 应用

      急停按钮

    • 应用

      安全门

    • 应用

      发送应答机

    • 应用

      光栅

    • 控制

      单通道和双通道

    • 继电器型号

      带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准

    • 绝缘特性

    • 过电压等级

      II

    • 污染等级

      2

    • 次数

    • 典型响应时间

      < 100 ms (自动启动)

    • 典型响应时间

      < 100 ms (手动，监控启动)

    • 典型启动时间（Us时）

      < 100 ms (通过A1控制时)

    • 典型释放时间

      < 20 ms (根据需要，通过传感器回路)

    • 典型释放时间

      < 20 ms (当通过A1控制时；不得同时断开A1、A2回路)

    • 重启时间

      < 1 s (启动时间)

    • 恢复时间

      500 ms (符合安全功能的要求)

  • 电气特性
    • 额定条件下的最大功耗

      17.21 W (在UB = 30 V ，IL² = 72 A²时)

    • 额定操作模式

      100 %符合条件

    • 额定绝缘电压

      250 V AC

    • 额定过电压／绝缘

      所有电流通路之间4 kV基础安全隔离

    • 额定过电压／绝缘

      所有电流通路与外壳之间的4 kV基本绝缘

    • 电源

    • 品名

      A1/A2

    • 额定控制电路电源电压 US

      19.2 V DC ... 30 V DC

    • 额定控制电路电源电压US

      24 V DC -20 % / +25 % (提供外部保护)

    • 额定控制电源电流IS

      典型值 75 mA

    • US时的功耗

      典型值 1.8 W

    • 冲击电流

      典型值 2.2 A (Δt = 300 µs Us时)

    • 滤波时间

      1 ms (在A1处，在电压骤降Us的情况下)

    • 保护电路

      串联保护，防止极性反转

    • 保护电路

      33 V抑制二极管

  • 输入数据

    • 数字量: 传感器回路 (S10，S12，S22)

    • 输入说明

      安全相关的传感器输入

    • 输入说明

      NPN(S10, S12)，PNP(S22)

    • 输入数量

      3

    • 输入电压范围，"0"信号

      0 V ... 5 V (S10，S12)

    • 输入电压范围，"1"信号

      19.2 V ... 30 V

    • 输入电流范围“0”信号

      0 mA ... 2 mA (S10，S12)

    • 冲击电流

      < 5 mA (S10/S12输入，电压通常为US，Δt = 500 µs)

    • 冲击电流

      > -5 mA (S22输入，电压通常为US，Δt = 500 µs)

    • 滤波时间

      最大 3 ms (低测试脉冲的测试脉宽)

    • 滤波时间

      > 1 s (低测试脉冲的测试脉冲速率)

    • 滤波时间

      测试脉冲宽度 < 1 ms：测试脉冲速率 = 5 x 测试脉冲宽度

    • 滤波时间

      最大 1 ms (测试脉冲宽度，高测试脉冲)

    • 滤波时间

      > 100 ms (测试脉冲速率，高测试脉冲)

    • 滤波时间

      除非测试脉冲具有安全相关性，否则禁用。

    • 并行

      ∞

    • 允许的导线最大总电阻

      150 Ω

    • 保护电路

      38.6 V抑制二极管

    • 电耗量

      < 4 mA (S10/S12输入，电压通常为US)

    • 电耗量

      > -15 mA (典型为US S22/0 V)

    • 数字量: 启动电路 (S34, S35)

    • 输入说明

      非安全相关

    • 输入说明

      NPN

    • 输入数量

      2

    • 输入电压范围，"1"信号

      19.2 V DC ... 30 V DC

    • 冲击电流

      < 10 mA (电压通常为US，Δt = 500 µs)

    • 允许的导线最大总电阻

      150 Ω

    • 保护电路

      38.6 V抑制二极管

    • 电耗量

      2.5 mA (S34输入，电压通常为US)

    • 电耗量

      1 mA (S35输入，电压通常为US)

  • 输出数据

    • 继电器: 启用电流通路 (13/14，23/24，33/34)

    • 输出说明

      每个串联2个常开触点，安全相关，浮地

    • 输出数目

      3

    • 触点类型

      3路常开安全触点输出

    • 触点材料

      AgSnO2

    • 开关电压

      最小 5 V AC/DC

    • 开关电压

      最大 250 V AC/DC (注意负载曲线)

    • 通断容量

      最小 50 mW

    • 冲击电流

      最小 10 mA AC/DC

    • 冲击电流

      最大 6 A

    • 限制连续电流

      6 A

    • 总电流值的平方

      72 A2 (注意降容)

    • 切换频率

      0.5 Hz

    • 机械寿命

      10x 106开关次数

    • 输出熔断器

      6 A gL/gG

    • 信号: M1

    • 输出说明

      PNP

    • 输出说明

      非安全相关

    • 输出数目

      1

    • 电压

      大约 23 V DC (Us - 1 V)

    • 电流

      最大 100 mA

    • 最大冲击电流

      1 A (Δt = 5 ms，Us时)

    • 切换频率

      0.5 Hz (电阻 )

    • 保护电路

      33 V抑制二极管

    • 短路保护

      是

  • 连接数据

    • 连接技术

    • 可插拔

      是

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)

    • 导线横截面AWG

      24 ... 16

    • 剥线长度

      8 mm

  • 信号处理
    • 状态显示

      2 x LED (绿色)

    • 工作电压显示

      1 x LED（绿色）

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      117.4 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      黄色 (RAL 1018)

    • 外壳材料

      PA

  • 特性

    • 安全数据

    • 停止类别

      0

    • 安全数据: EN ISO 13849

    • 分类

      4

    • 性能等级（PL）

      e (5 A DC13；8760次开关/年或5 A AC15；2190次开关/年)

    • 安全数据: IEC 61508 - 高要求

    • 安全完整性水平（SIL）

      3

    • 安全数据: IEC 61508 - 低要求

    • 安全完整性水平（SIL）

      3

    • 安全数据: EN IEC 62061

    • 安全完整性水平（SIL）

      3

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 安装位置最低保护等级

      IP54

    • 环境温度（运行）

      -40 °C ... 60 °C (注意降容)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      75 % (平均，85%间歇，无冷凝)

    • 允许的最大相对湿度（运行）

      75 % (平均，85%间歇，无冷凝)

    • 冲击

      15g，Δt = 11 ms（连续振动：10g，Δt = 16 ms）

    • 振动（操作）

      10 Hz ... 150 Hz, 2g

  • 认证

    • CE

    • 标识

      CE合规

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      参见衰减曲线

    • 安装位置

      垂直或水平
