首页/切换、测量和监控/安全继电器模块和传感器/可组态安全模块/扩展模块
  • 扩展模块-PSR-M-EM7-SINCOS2-PI
  • 扩展模块-PSR-M-EM7-SINCOS2-PI
  • 扩展模块-PSR-M-EM7-SINCOS2-PI
  • 扩展模块-PSR-M-EM7-SINCOS2-PI
  • 扩展模块-PSR-M-EM7-SINCOS2-PI
  • 扩展模块-PSR-M-EM7-SINCOS2-PI

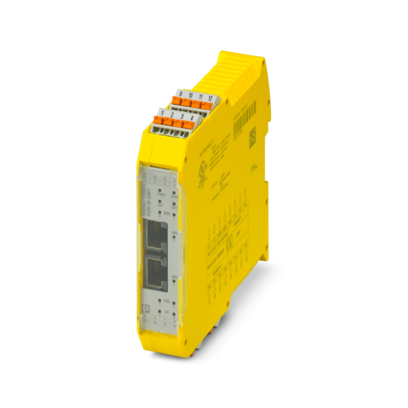

扩展模块

PSR-M-EM7-SINCOS2-PI

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1105093
无现货
起订量： 1
预计货期：  实际交期请联系客服

安全扩展模块，用于零速、速度和旋转方向监控，可监控2 个轴，适用于NPN/PNP接近开关，配备2 个 正/余弦编码器，TBUS接口，安全等级可达SIL 3、Cat. 4/PL e，可插拔的直插式接线端子，随附TBUS连接器

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 产品属性
    • 产品类型

      安全设备

    • 应用

      超速监测安全继电器

    • 应用

      停机监视

    • 应用

      对转动方向进行监控

    • 控制

      单通道和双通道

    • 绝缘特性

    • 保护等级

      III

    • 绝缘特性

    • 过电压等级

      III

    • 污染等级

      2

    • 次数

    • 响应时间

      请参见用户手册

    • 重启时间

      最小 5 s (启动时间)

    • 重启时间

      最大 10 s (启动时间)

  • 电气特性
    • 额定条件下的最大功耗

      3.68 W (UB = 28,8 V, IN1 = IN2 = 50 mA)

    • 额定操作模式

      100 %符合条件

    • 接口

      DIN导轨TBUS用于连接主机模块，在供货范围之内

    • 接口

      编码器

    • 接口

      接近开关

    • 额定过电压／绝缘

      在24 V电源和I/O与外壳之间配备4 kV基础隔离

    • 电源

    • 品名

      A1/A2

    • 额定控制电路电源电压 US

      19.2 V DC ... 28.8 V DC

    • 额定控制电路电源电压US

      24 V DC -20 % / +20 % (提供外部保护，典型值1 A)

    • 额定控制电源电流IS

      典型值 80 mA

    • US时的功耗

      典型值 1.92 W

    • 冲击电流

      20 A (Δt = 500 µs Us时)

    • 滤波时间

      典型值 5 ms (在A1处，在电压骤降Us的情况下)

    • 保护电路

      串联保护，防止极性反转

    • 保护电路

      抑制二极管

  • 输入数据

    • 测量

    • 输入名称

      接近开关输入

    • 输入名称

      IN1, IN2

    • 输入说明

      NPN / PNP（3线或4线制）

    • 输入数量

      2

    • 输入电压范围，"0"信号

      0 V DC ... 5 V DC (NPN)

    • 输入电压范围，"0"信号

      16 V DC ... 28.8 V DC (PNP)

    • 输入电压范围，"1"信号

      16 V DC ... 28.8 V DC (NPN)

    • 输入电压范围，"1"信号

      0 V DC ... 5 V DC (PNP)

    • 输入电流范围“0”信号

      < 2 mA (NPN)

    • 精度

      5 % (参考参数化限值)

    • 最大频率

      最大 5 kHz

    • 占空因数

      55 % ... 95 %

    • 脉宽

      最小 20 µs

    • 允许的导线最大总电阻

      150 Ω

    • 保护电路

      抑制二极管

    • 电耗量

      典型值 13 mA (NPN，US时)

    • 电耗量

      典型值 -13 mA (PNP，Us)

    • 电耗量

      最大 17 mA (NPN，28.8 V DC)

    • 电耗量

      最大 -15 mA (PNP，28.8 V DC)

    • 测量

    • 输入名称

      编码器输入

    • 输入说明

      正弦/余弦

    • 输入说明

      诊断功能：sin²(x) + cos²(x) = 1

    • 输入数量

      2

    • 输入阻抗

      120 Ω (通过跟踪)

    • 精度

      5 % (参考参数化限值)

    • 最大频率

      最大 500 kHz

    • 正弦 / 余弦 信号排列 / 信号电平

      0.8 VPP ... 1.2 VPP (偏差：2.5 V ±20%，相移轨迹A、B：90° ±30°)

    • 电耗量

      典型值 8 mA (每通道US)

  • 输出数据

    • 数字量: 接近开关电源 (24V/0V)

    • 短路保护

      否

    • 额定输出电压范围

      16.7 V DC ... 26.3 V DC (US - 2,5 V)

  • 连接数据

    • 连接技术

    • 可插拔

      是

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 导线横截面AWG

      24 ... 14

    • 剥线长度

      10 mm

  • 信号处理
    • 状态显示

      1 x LED（绿色），2 x LED（橙色）

    • 状态显示

      6 x LED（黄色）

    • 工作电压显示

      1 x LED（绿色）

    • 错误指示

      2 x LED（红色）

  • 尺寸
    • 宽度

      22.61 mm

    • 高度

      107.74 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      黄色 (RAL 1018)

    • 外壳材料

      非增强型聚酰胺 PA

  • 特性

    • 安全数据: EN ISO 13849

    • 分类

      4

    • 性能等级（PL）

      e

    • 安全数据: IEC 61508 - 高要求

    • 安全完整性水平（SIL）

      3

    • 安全数据: EN IEC 62061

    • 安全完整性水平（SIL）

      3

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 安装位置最低保护等级

      IP54

    • 环境温度（运行）

      -10 °C ... 55 °C (注意降容)

    • 环境温度（存放/运输）

      -20 °C ... 85 °C

    • 最大高度

      ≤ 2000 m (海平面以上)

    • 最大允许湿度（存放/运输）

      95 % (无冷凝)

    • 允许的最大相对湿度（运行）

      95 % (无冷凝)

    • 冲击

      10g，Δt = 16 ms（持续冲击，每个方向1000次冲击）

    • 振动（操作）

      10 Hz ... 150 Hz, 2g

  • 认证

    • CE

    • 标识

      CE合规

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      注意降容

    • 安装位置

      垂直或水平
