首页/自动化/工业通信/现场总线中继器和串口接口转换器/中继器
  • 中继器-PSM-ME-RS485/RS485-P
  • 中继器-PSM-ME-RS485/RS485-P
  • 中继器-PSM-ME-RS485/RS485-P
  • 中继器-PSM-ME-RS485/RS485-P
  • 中继器-PSM-ME-RS485/RS485-P
  • 中继器-PSM-ME-RS485/RS485-P
  • 中继器-PSM-ME-RS485/RS485-P
  • 中继器-PSM-ME-RS485/RS485-P
  • 中继器-PSM-ME-RS485/RS485-P
  • 中继器-PSM-ME-RS485/RS485-P
  • 中继器-PSM-ME-RS485/RS485-P

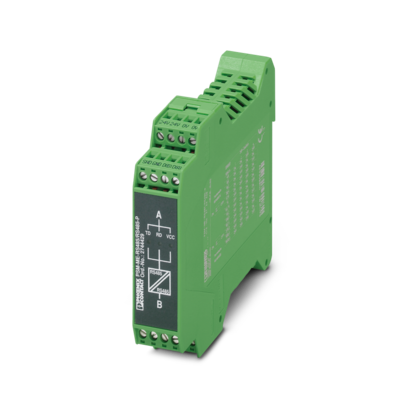

中继器

PSM-ME-RS485/RS485-P

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2744429
无现货
起订量： 1
预计货期：  实际交期请联系客服

中继器，用于RS-485 2线制总线系统的电气隔离和范围扩展，3端隔离，导轨安装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

    • 使用限制

    • CCCex说明

      在中国不允许用在潜在爆炸区域内。

  • 产品属性
    • 产品类型

      Interface接口转换器

    • 应用

      RS-485

    • MTTF

      1808 年数 (SN 29500标准，温度25°C，占空比21%)

    • MTTF

      796 年数 (SN 29500标准，温度40°C，占空比34.25%)

    • MTTF

      334 年数 (SN 29500标准，温度40°C，占空比100%)

    • 绝缘特性

    • 污染等级

      2

  • 电气特性
    • 电隔离

      VCC // RS-485 (A) // RS-485 (B)

    • 额定条件下的最大功耗

      2.16 W

    • 测试电压数据接口／电源

      1.5 kVrms (50 Hz，1 min)

    • 电源

    • 电源电压范围

      18 V AC/DC ... 30 V AC/DC (通过插拔式COMBICON螺钉接线端子)

    • 额定供电电压

      24 V AC/DC

    • 典型电流耗量

      90 mA (24 V DC)

    • 最大电流耗量

      100 mA

  • 连接数据

    • 电源

    • 单股导线/接线点，刚性

      0.2 mm² ... 2.5 mm²

    • 单股导线/接线点，柔性

      0.2 mm² ... 2.5 mm²

    • 导线横截面，柔性[AWG]

      24 ... 12

    • 紧固扭矩

      0.56 Nm ... 0.79 Nm

  • 接口
    • 位失真

      < 1.5 %

    • 位失真，输入

      最大± 35 %

    • 位失真输出

      < 3.6 %

    • 位延迟

      < 200 ns

    • 信号

      Modbus

    • 传输通道

      2 (1/1)，TD，RD，半双工

    • 数据: RS-485接口，符合EIA/TIA-485标准，DIN 66259-4/RS-485 2线

    • 串行传输率

      1.2 / 2.4 / 4.8 / 9.6 / 19.2 / 38.4 / 57.6 / 75 / 93.75 / 115.2 / 136 / 187.5 / 375 / 500 / 1500 kbps

    • 连接方式

      可插拔螺钉连接

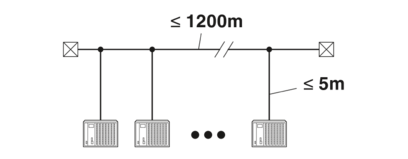

    • 传输长度

      ≤ 1200 m (取决于传输速率、总线系统和电缆类型)

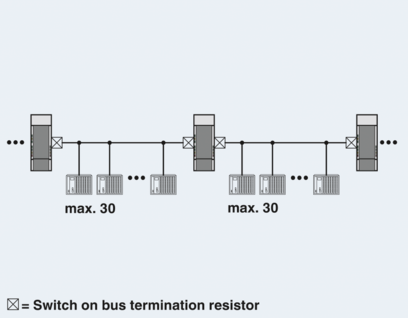

    • 级联能力

      9（4.8 ... 93.75Kbit/s）

    • 级联能力

      8 (115.2 kbps)

    • 级联能力

      7 (136 kbps)

    • 级联能力

      6 (187.5 kbps)

    • 级联能力

      5 (375 ... 1500 kbps)

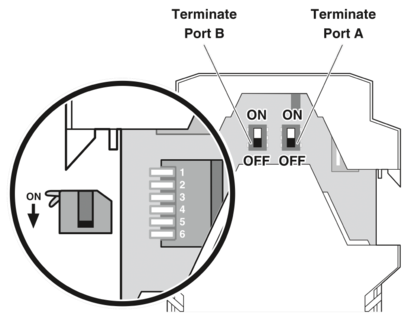

    • 终端电阻

      390 Ω

    • 终端电阻

      180 Ω

    • 终端电阻

      390 Ω (可连接)

    • 单股导线/接线点，柔性

      0.2 mm² ... 2.5 mm²

    • AWG绞线最大横截面，柔性

      12

    • AWG导线最小横截面，柔性

      24

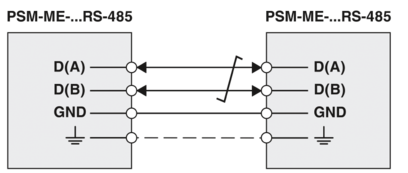

    • 传输介质

      2芯双绞线，屏蔽

    • 文件格式／编码

      UART（11/10bit可切换；NRZ非回零码）

    • 数据方向切换

      自动控制，最小站响应时间1bits

    • 支持的协议

      透明协议

    • 数据: RS-485接口，符合EIA/TIA-485标准，DIN 66259-4/RS-485 2线

    • 串行传输率

      1.2 / 2.4 / 4.8 / 9.6 / 19.2 / 38.4 / 57.6 / 75 / 93.75 / 115.2 / 136 / 187.5 / 375 / 500 / 1500 kbps

    • 传输长度

      ≤ 1200 m (取决于传输速率、总线系统和电缆类型)

    • 级联能力

      9（4.8 ... 93.75Kbit/s）

    • 级联能力

      8 (115.2 kbps)

    • 级联能力

      7 (136 kbps)

    • 级联能力

      6 (187.5 kbps)

    • 级联能力

      5 (375 ... 1500 kbps)

    • 单股导线/接线点，柔性

      0.2 mm² ... 2.5 mm²

    • AWG绞线最大横截面，柔性

      12

    • AWG导线最小横截面，柔性

      24

    • 传输介质

      2芯双绞线，屏蔽

    • 文件格式／编码

      UART（11/10bit可切换；NRZ非回零码）

    • 数据方向切换

      自动控制，最小站响应时间1bits

    • 支持的协议

      透明协议

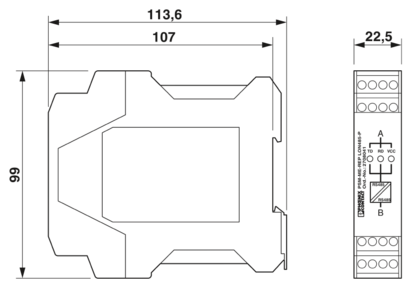

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      99 mm

    • 深度

      114.5 mm

  • 材料规格
    • 颜色 (外壳)

      绿色 (RAL 6021)

    • 标识材料 (壳体)

      PA 6.6-FR

  • 机械测试
    • 符合IEC 60068-2-32标准的自由落体试验

      : 1 m

    • 符合EN 60068-2-6/IEC 60068-2-6抗振标准

      : 5g，10 ... 150 Hz, 2.5 h, XYZ方向

    • 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准

      : 25g，11 ms，半正弦冲击脉冲

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明)

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II 3 G Ex nA IIC T4 Gc

    • 证书

      IBExU16ATEXB004 X

    • 注意

      请遵守文档中的特殊安装说明！

    • IECEx

    • 标识

      Ex nA IIC T4 Gc

    • 证书

      IECEx IBE 15.0034X

    • UL，美国 / 加拿大

    • 标识

      508 Recognized

    • 标识

      Class I, Div. 2, Groups A, B, C, D

    • 标识

      Class I, Zone 2, AEx nA IIC T4

    • 标识

      Class I, Zone 2, Ex nA IIC T4 Gc X

    • 韩国的KC认证

    • 证书

      KCC-REI-PCK-FL2744429

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04-1985 G3 Harsh Group A

    • 造船

    • 标识

      DNV GL

    • 造船业数据

    • Temperature

      B

    • Humidity

      A

    • 振动

      A

    • EMC

      B

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 抗干扰

      EN 61000-6-2:2005

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      ± 6 kV (强度测试 3)

    • 空气放电

      ± 8 kV (强度测试 3)

    • 间接放电

      ± 6 kV (强度测试 3)

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      26 MHz ... 3 GHz (强度测试 3)

    • 电场强度

      10 V/m

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      ± 4 kV (强度测试 3)

    • 信号

      ± 2 kV (强度测试 3)

    • 备注

      标准 B

    • 电涌电流负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电流负载（电涌）

    • 输入

      ± 0.5 kV (DC电源)

    • 信号

      ± 2 kV (数据线，不对称)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      0.15 MHz ... 80 MHz

    • 备注

      标准 A

    • 电压

      10 V

    • 辐射干扰

    • 标准/规程

      EN 55011

    • 备注

      A类，工业应用场合

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

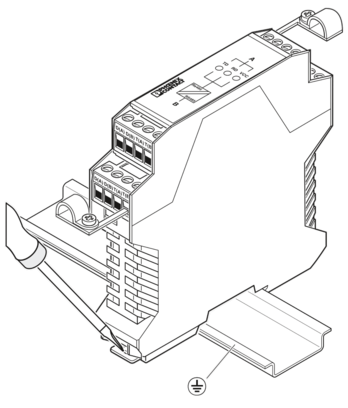

  • 安装
    • 安装类型

      DIN导轨安装
