I/O信号接线 继电器和光耦合器
12 V DC ... 48 V DC
10 V DC ... 60 V DC
2x 10 A DC (-20 °C ... 45 °C)
1x 20 A DC (-20 °C ... 45 °C)
< 是60 V
典型值 0.75 V
≥ 94 % (≥ 12 V DC)
≥ 96 % (≥ 24 V DC)
≥ 98 % (≥ 48 V DC)
24 V DC
5 V DC ... 24 V DC
20 A
50 °C ... 70 °C (2 % / K)
螺钉连接
0.2 mm² ... 6 mm²
0.2 mm² ... 4 mm²
0.25 mm² ... 4 mm²
1.5 mm² (推荐)
0.25 mm² ... 4 mm²
1.5 mm² (推荐)
24 ... 10 (Cu)
8 mm (刚性/柔性/不带塑料套管的冷压头)
11 mm (带塑料套管的冷压头)
0.5 Nm ... 0.6 Nm
开槽 L
螺钉连接
0.5 mm² ... 16 mm²
0.5 mm² ... 16 mm²
0.5 mm² ... 16 mm²
4 mm² (推荐)
0.5 mm² ... 16 mm²
4 mm² (推荐)
20 ... 6 (Cu)
10 mm (刚性/柔性/不带塑料套管的冷压头)
13 mm (带塑料套管的冷压头)
1.2 Nm ... 1.5 Nm
开槽 L
直插式连接
0.2 mm² ... 1.5 mm²
0.2 mm² ... 1.5 mm²
0.25 mm² ... 1.5 mm²
0.25 mm² ... 0.75 mm²
24 ... 16 (Cu)
10 mm (刚性/柔性/不带塑料套管的冷压头)
99 mm (带塑料套管的冷压头)
DC OK(绿色)
Input1 OK (LED亮起绿色)
Input2 OK (LED亮起绿色)
3.1,3.2
浮地
30 V DC
100 mA
冗余OK
3.3,3.4
常开触点
30 V DC
100 mA
冗余OK
550 V AC
500 V AC

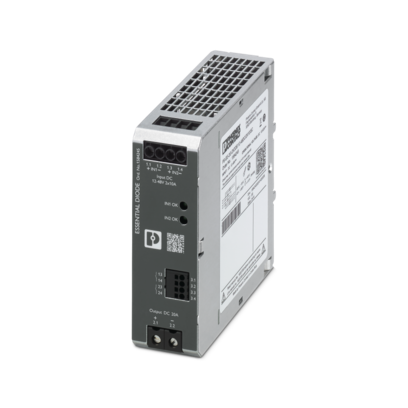

冗余模块
ESSENTIAL DIODE
> 2992278 h (25 °C)
> 1874605 h (40 °C)
> 1594343 h (45 °C)
是
III
2
40 mm
124 mm
126 mm
10 mm / 10 mm
30 mm / 30 mm
DIN导轨安装
水平DIN导轨NS35,EN60715
V0
金属
铝(AlMg3)/钢板,镀锌
钢板,镀锌
IP20
-20 °C ... 70 °C (衰减:> 45°C;2.5%/K )
-40 °C ... 85 °C
≤ 5000 m (> 2000 m,衰减: 10 %/1000 m)
≤ 95 % (25 °C 时,无冷凝)
70 °C (16 h)
55 °C (95 %,2 x 23 h)
- 25 °C (16 h)
每个空间方向上30g,18 ms (IEC 60068-2-27)
< 15 Hz,幅度±2.5 mm (IEC 60068-2-6)
15 Hz ... 150 Hz,2.3g,90 min.

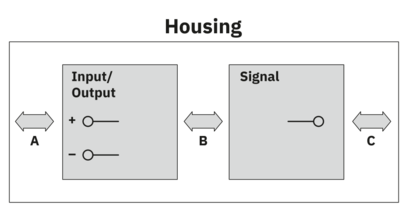

电气安全
IEC 61010-1 (SELV)
超低防护电压
IEC 61010-1 (SELV)
UL/C-UL Listed UL 61010-1
UL/C-UL Listed UL 61010-2-201
CB体系(IEC 61010-1、IEC 61010-2-201)
符合2014/30/EU电磁兼容指令
符合低电压指令2014/35/EC
EN 61000-6-2:2019
EN 61000-4-4
1 kV (强度测试2 - 非对称)
1 kV (强度测试2 - 非对称)
1 kV (强度测试3 - 非对称)
标准 A
EN 61000-4-5
0.5 kV (强度测试2 - 对称)
1 kV (强度测试2 - 非对称)
0.5 kV (强度测试2 - 对称)
1 kV (强度测试2 - 非对称)
1 kV (强度测试2 - 非对称)
标准 A
EN 61000-4-6
非对称
150 kHz ... 80 MHz
标准 A
10 V (强度测试 3)
规定限度内的正常操作行为。
可通过设备自我恢复的操作性能临时性降级。
