首页/其他/其他/其他/2类电涌保护器
  • 2类电涌保护器-PRT-PV-P-1500/20-550
  • 2类电涌保护器-PRT-PV-P-1500/20-550
  • 2类电涌保护器-PRT-PV-P-1500/20-550
  • 2类电涌保护器-PRT-PV-P-1500/20-550

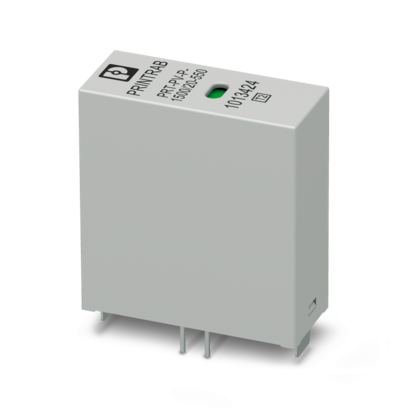

2类电涌保护器

PRT-PV-P-1500/20-550

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1013424
无现货
起订量： 10
预计货期：  实际交期请联系客服

紧凑型板载电涌保护器，符合标准2类/II级，用于2端浮地1500 V 直流系统，每个插头均内置遥信触点，模块带状态指示

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

  • 产品属性
    • 产品类型

      PV 保护器

    • 产品系列

      PRINTRAB

    • IEC 类别

      PV

    • EN类型

      PV

    • 安装位置

      室内

    • 分离装置的安装位置

      内部

    • 可访问性

      可访问

    • 连接配置

      Y组态

    • 使用寿命结束模式

      OCFM

    • 绝缘特性

    • 过电压类别

      II

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

    • 介电强度

      < 5.8 kV DC (1 min)

    • 指示器/远程信号发送

    • 连接名称

      常闭/常开

    • 切换功能

      正常/劣化

    • 标称工作电压

      30 V AC

    • 标称工作电压

      30 V DC

    • 操作电流

      1 A AC

    • 操作电流

      1 A DC

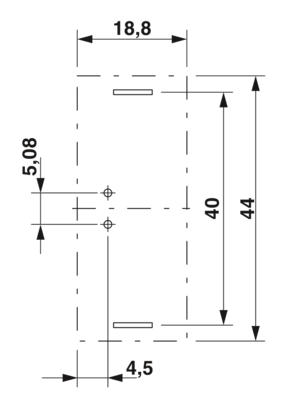

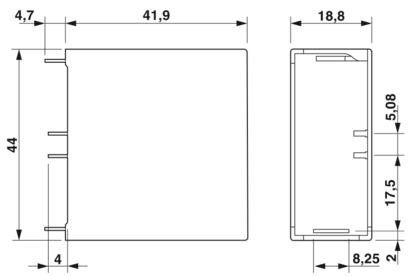

  • 尺寸
    • 宽度

      18.8 mm

    • 高度

      44 mm

    • 深度

      41.9 mm (不含引脚长度)

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PBT 10 % GF / PA 6.6

    • 材料组

      I

    • 外壳材料

      PBT 10 % GF/PA 6.6

  • 保护电路
    • 额定电压 UN

      500 V AC (IT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续电压Uc

      550 V AC (单只)

    • 残流IPE

      ≤ 100 µA (Ucpv/单片)

    • 残流IPE

      ≤ 100 µA ()

    • 标称放电电流In（8/20）µs

      20 kA

    • 最大放电电流 Imax (8/20) µs

      40 kA

    • 额定短路电流ISCCR

      25 kA

    • 电压保护水平Up

      ≤ 2.4 kV (单片)

    • 电压保护水平Up

      ≤ 4.6 kV (2片串联)

    • 响应时间tA

      ≤ 25 ns

    • 最大备用保险丝，带有支线接线

      125 A (aR)

    • PV 保护电路

    • 连接配置

      Y组态

    • 使用寿命结束模式

      OCFM

    • 直流电压侧（DC）保护电路

    • 最大放电电流 Imax (8/20) µs

      40 kA

    • 响应时间tA

      ≤ 25 ns

    • 绝缘电阻 Riso

      > 5 MΩ ()

    • 最大备用保险丝，带有支线接线

      125 A (aR)

    • 标称放电电流In（8/20）µs

      20 kA

    • 持续操作电流 ICPV

      ≤ 20 µA (2片串联)

    • 最大连续工作电压UCPV

      750 V DC (单片)

    • 最大连续工作电压UCPV

      1500 V DC (2片串联)

    • 额定短路电流 ISCPV

      2000 A

    • 残流IPE

      ≤ 100 µA (Ucpv/单片)

    • 残流IPE

      ≤ 100 µA ()

    • 电压保护水平Up

      ≤ 2.4 kV (单片)

    • 电压保护水平Up

      ≤ 4.6 kV (2片串联)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP00

    • 环境温度（运行）

      -40 °C ... 85 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 5000 m (普通绝缘)

    • 海拔

      ≤ 3000 m (增强型绝缘)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      25g ±X, ±Y, ±Z ()

    • 振动（操作）

      5g (10 ... 500 Hz / 2.5 h / X，Y，Z)

  • 标准和规范
    • 标准/规格

      IEC 61643-31

    • 标准/规格

      EN 61643-31

  • 安装
    • 安装类型

      PCB安装
