首页/其他/其他/其他/插芯
  • 插芯-PRC 5-HEAD-FS6-1
  • 插芯-PRC 5-HEAD-FS6-1

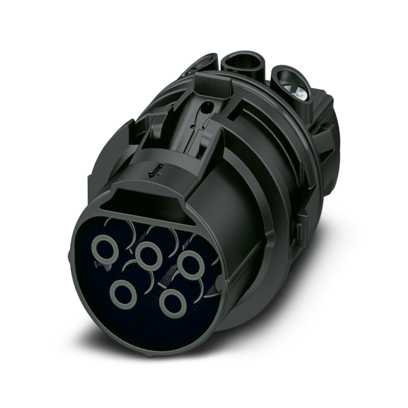

插芯

PRC 5-HEAD-FS6-1

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1070197
无现货
起订量： 1
预计货期：  实际交期请联系客服

插芯， 产品范围: PRC 35， 类型: 使用工具或徒手松开（请见附件）， 颜色: 黑色， 位数: 5, 最小导线横截面: 1.5 mm², 最大导线横截面: 6 mm²， 额定电压: 690 V AC， 额定电流: 35 A， 连接方法: 螺钉连接， 触点类型: 孔式插头， 无连接器外壳的插芯。请根据附件列表订购相应的连接器外壳。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 订货信息:

      无连接器外壳的插芯。请根据附件列表订购相应的连接器外壳。

    • 应用说明

      组装说明请见装箱单

  • 产品属性
    • 产品类型

      插芯

    • 产品系列

      PRC 35

    • 类型

      使用工具或徒手松开（请见附件）

    • 位数

      5

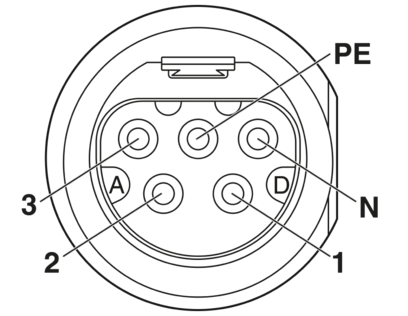

    • 连接图表

      4+PE

    • 编码

      AD

    • 绝缘特性

    • 保护等级

      II

    • 污染等级

      2

  • 电气特性
    • 额定电压(III/2)

      690 V

    • 额定电压 ATD

      690 V AC (III/2.00) 安装后符合IEC 61984标准

    • 额定电压 ATD

      600 V AC / DC (III/2.00)

    • 额定电压 ATD

      500 V DC (III/2.00) 安装后符合IEC 61535标准

    • 额定电涌电压(III/2)

      8 kV

    • 额定电流

      35 A (适用于横截面6 mm²的导线，符合IEC 61984)

    • 额定电流

      28 A (拥有AWG 10，符合UL 2237标准)

    • 额定电流

      32 A (附带导电截面积 6 mm² 导线，符合 IEC 61535 标准)

  • 连接数据
    • 连接方式

      螺钉连接

    • 紧固扭矩

      ... 1 Nm

    • 柔性导线横截面

      4 mm² ... 6 mm²

    • 刚性导线横截面

      1.5 mm² ... 6 mm²

  • 尺寸
    • 宽度

      35.9 mm

    • 高度

      34.5 mm

    • 长度

      51.2 mm

  • 材料规格
    • 颜色 (外壳)

      黑色 (RAL 9005)

    • 外壳颜色

      黑色

    • 标识材料 开槽连接块

      EPDM (壳体密封)

    • 标识材料 插芯

      PPE

    • 标识材料 触点

      CuZn (触点材料，Pb < 0.1)

    • 标识材料 外壳

      PPE

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I / CTI 600

    • 材料接触表面

      镀银

    • O型圈材料

      EPDM

  • 电缆/电线
    • 单股线，截面积

      1.5 mm² 6 mm² 14 AWG 10 AWG

    • 单根导线的剥线长度

      12 mm (8 mm PE导线布线)

    • 无卤素

      是

  • 机械特性

    • 机械参数

    • 插／拔周期

      2000 (测试规范：IEC 60512-13-2)

    • 插入力

      50 N ±10 N (测试规范：IEC 60512-13-2)

  • 环境和真实条件

    • 环境条件

    • 防护等级（安装后）

      IP66 / IP68 (2m / 24h) / IP69K (安装后)

    • 保护等级

      IP66 / IP68 (2m / 24h) / IP69K (安装后)

    • 保护等级

      IP66 / IP68 (2m / 24h) / IP69K

    • 冲击类别

      IK08 (-25°C)

    • 环境温度（运行）

      -40 °C ... 105 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 环境温度（组装）

      -5 °C ... 85 °C
