首页/其他/其他/其他/设备连接器 板后安装

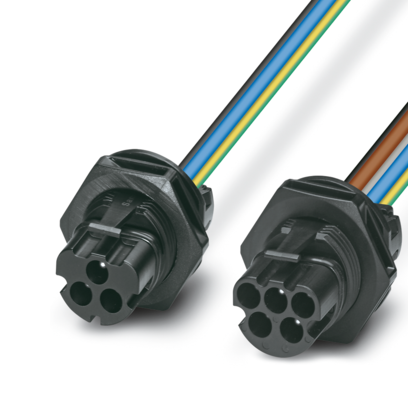

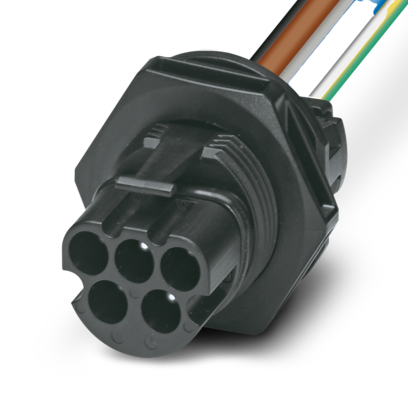

  • 设备连接器 板后安装-PRC 5-FT25-MC2,5-150
  • 设备连接器 板后安装-PRC 5-FT25-MC2,5-150
  • 设备连接器 板后安装-PRC 5-FT25-MC2,5-150
  • 设备连接器 板后安装-PRC 5-FT25-MC2,5-150
  • 设备连接器 板后安装-PRC 5-FT25-MC2,5-150

设备连接器 板后安装

PRC 5-FT25-MC2,5-150

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1409211
无现货
起订量： 10
预计货期：  实际交期请联系客服

设备连接器 板后安装， 产品范围: PRC 35， 颜色: 黑色， 位数: 5, 最大导线横截面: 2.5 mm²， 额定电压: 690 V AC， 额定电流: 24 A， 连接方法: 压接， 触点类型: 针式插头， 电缆长度: 150， 该产品也可以提供其他电缆长度。如果您有任何具体要求，请联系您本地的菲尼克斯电气子公司。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 订货信息:

      该产品也可以提供其他电缆长度。如果您有任何具体要求，请联系您本地的菲尼克斯电气子公司。

    • 应用说明

      组装说明请见装箱单

    • 安全注意事项

    • 安全注意事项

      • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。

    • 安全注意事项

      • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。

    • 安全注意事项

      警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。

    • 安全注意事项

      • 不允许擅自修改或以不正确的方式打开组装好的产品。

    • 安全注意事项

      • 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。

    • 安全注意事项

      • 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。

    • 安全注意事项

      • 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地

    • 安全注意事项

      • 确保已正确连接保护接地或功能性接地。

    • 安全注意事项

      • VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况

    • 安全注意事项

      • 遵守相应的技术数据。您可以从以下来源获得相关信息：
      o 产品上
      o 包装标签上
      o 随附提供的文档中
      o 网页phoenixcontact.com/products中的产品下

    • 安全注意事项

      • 仅使用菲尼克斯电气建议的工具

    • 安全注意事项

      • 该产品必须遵守phoenixcontact.com/products下载页面上的在线安装说明/Design In文档。

    • 安全注意事项

      • 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件

    • 安全注意事项

      • 仅在完全插入连接器后才能操作此连接器。

    • 安全注意事项

      • 仅在完全插入连接器并互锁时才能操作此连接器。

    • 安全注意事项

      • 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。

    • 安全注意事项

      • 注意电缆的最小弯曲半径。铺设电缆时不得使其扭曲。

    • 安全注意事项

      • 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。

  • 产品属性
    • 产品类型

      穿板式连接

    • 产品系列

      PRC 35

    • 位数

      5

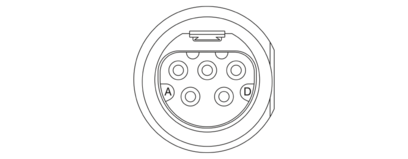

    • 连接图表

      4+PE

    • 编码

      AD

    • 绝缘特性

    • 保护等级

      II（双绝缘或增强型绝缘）

    • 污染等级

      2

  • 连接数据

    • 导线连接

    • 紧固扭矩

      2.5 Nm ±0.1 Nm (紧固扭矩螺母)

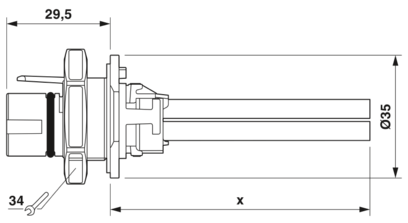

  • 尺寸
    • 宽度

      34.5 mm

    • 高度

      38.4 mm

    • 长度

      179.5 mm

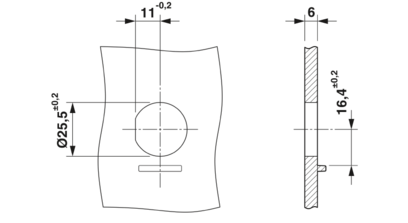

    • 孔径

      25.5 mm

    • 接合螺母扳手规格

      32 mm

  • 电气特性
    • 额定电压(III/2)

      690 V

    • 额定电压 ATD

      690 V AC (III/2.00) 符合IEC 61984标准

    • 额定电压 ATD

      500 V AC (III/2.00) 符合 IEC 61535 / 2 PfG 1915 标准

    • 额定电压 ATD

      600 V AC / DC (III/2.00) 符合UL 2238/UL 2237标准

    • 额定电压 ATD

      500 V DC (III/2.00) 符合IEC 61535标准

    • 额定电涌电压(III/2)

      8 kV

    • 额定电流

      24 A (导电截面积 2.5 mm² ，符合 IEC 61984)

    • 额定电流

      20 A (导电截面积 2.5 mm²，符合 IEC 61535)

    • 额定电流

      14.1 A (导电截面积 2.5 mm² 可承受 85 ℃，符合 2 PfG 1915 标准)

    • 额定电流

      19 A (有AWG 14，符合UL 2237标准)

  • 机械特性

    • 机械参数

    • 插／拔周期

      100 (测试规范：IEC 60512-13-2)

    • 插入力

      50 N ±10 N (测试规范：IEC 60512-13-2)

  • 材料规格
    • 颜色 (外壳)

      黑色 (RAL 9005)

    • 外壳颜色

      黑色

    • 标识材料

      硅 (触点存储)

    • 标识材料 开槽连接块

      EPDM (扁平密封)

    • 标识材料 插芯

      PPE

    • 标识材料 螺钉连接

      PPE (螺母)

    • 标识材料 触点

      CuZn (触点材料，Pb < 0.1)

    • 标识材料 开槽连接块

      EPDM (密封，针式连接器样式)

    • 标识材料 外壳

      PPE

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I / CTI600

    • 材料接触表面

      Ag

    • O型圈材料

      硅

  • 连接器
    • 拔出力

      175 N ±50 N

  • 电缆/电线
    • 电缆长度

      150 mm

    • 单股线，材料

      PVC

    • 线径，包括绝缘层

      3.65 mm ±0.15 mm

    • 单股线，截面积

      2.5 mm²

    • 单线，颜色

      蓝色，黑色，灰色，棕色，绿色/黄色

    • 电缆截面积

      2.5 mm²

    • 无卤素

      否

  • 安装
    • 安装类型

      板后安装

    • 螺纹类型

      M25 x 1,5 ()

  • 环境和真实条件

    • 环境条件

    • 防护等级（安装后）

      IP66 / IP68 (2m / 24h) / IP69K

    • 防护等级（未安装时）

      IP65 (纵向防水)

    • 保护等级

      IP66 / IP68 (2m / 24h) / IP69K

    • 冲击类别

      IK08 (-25°C)

    • 环境温度（运行）

      -40 °C ... 105 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 环境温度（组装）

      5 °C ... 85 °C

  • 标准和规范
    • 标准/规格

      IEC 61984:2008

    • 标准/规格

      EN 61984:2008

    • 标准/规格

      DIN EN IEC 61535:2020

    • 标准/规格

      IEC 61535:2019

    • 标准/规格

      2 PfG 1915/03.2015

    • 标准/规格

      UL 2237 Ed.1:2021-01-08

    • 标准/规格

      CSA C22.2 No. 182.3-16 Ed.2:2019-01
