首页/供电、充电及保护/电涌保护/适用于电源的电涌保护器/3类浪涌保护器-插拔件
  • 3类浪涌保护器-插拔件-PLT-EE-T3-230AC-P
  • 3类浪涌保护器-插拔件-PLT-EE-T3-230AC-P
  • 3类浪涌保护器-插拔件-PLT-EE-T3-230AC-P

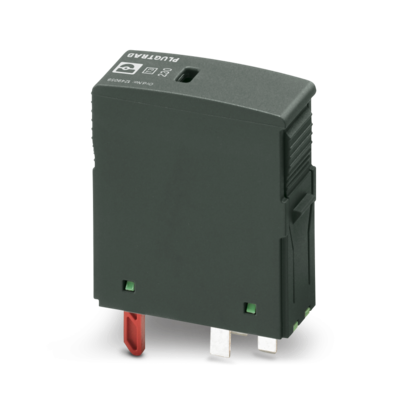

3类浪涌保护器-插拔件

PLT-EE-T3-230AC-P

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1249059
无现货
起订量： 1
预计货期：  实际交期请联系客服

备用插头，适用于PLT-EE产品系列的3型电涌保护。230 V额定电压

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      备用插头

    • IEC 电源系统

      TN-S

    • IEC 电源系统

      TT

    • 类型

      针式

    • 位数

      2

    • 电涌保护故障报警

      带可视状态指示窗口

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

    • IEC 类别

      III

    • IEC 类别

      T3

    • EN类型

      T3

    • 端口数目

      One

  • 连接数据
    • 连接方式

      可插拔

  • 尺寸
    • 宽度

      17.7 mm

    • 高度

      46.8 mm

    • 深度

      62.7 mm

    • 水平针距

      1 分区

  • 材料规格
    • 颜色

      交通灰色B (RAL 7043)

    • 颜色

      交通灰色B (RAL 7043)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      600

    • 绝缘材料

      PA 6.6-FR 20 % GF

    • 绝缘材料

      PA 6.6-FR

    • 外壳材料

      PA 6.6-FR 20 % GF

    • 外壳材料

      PA 6.6-FR

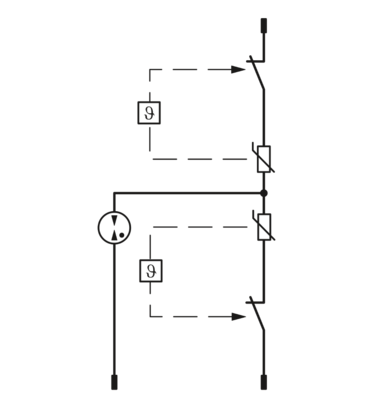

  • 保护电路
    • 保护通道

      L-N

    • 保护通道

      L-PE

    • 保护通道

      N-PE

    • 动作方向

      1L-N & N-PE

    • 额定电压 UN

      240 V AC (TN-S)

    • 额定电压 UN

      240 V AC (TT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续电压Uc

      264 V AC

    • 残流IPE

      ≤ 5 µA

    • 待机功耗 PC

      ≤ 26.4 mVA (UREF时)

    • 待机功耗 PC

      ≤ 26.4 mVA (UC时)

    • 基准测试电压UREF

      264 V AC

    • 标称放电电流In（8/20）µs

      3 kA

    • 最大放电电流 Imax (8/20) µs

      6 kA

    • 组合电涌UOC

      6 kV

    • 电压保护水平Up（L-N）

      ≤ 1.25 kV (UOC)

    • 电压保护水平Up (L-PE)

      ≤ 1.4 kV

    • 电压保护水平Up (N-PE)

      ≤ 1.4 kV

    • UT下的TOV动作（L-N）

      400 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作（L-N）

      457 V AC (120 分钟 / 安全失效模式)

    • UT下的TOV动作（L-PE）

      457 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作（L-PE）

      457 V AC (120 分钟 / 耐受模式)

    • UT下的TOV动作（L-PE）

      1464 V AC (200 毫秒 / 安全失效模式)

    • UT下的TOV动作（N-PE）

      1200 V AC (200 毫秒 / 安全失效模式)

    • 响应时间tA（L-N）

      ≤ 25 ns

    • 响应时间tA（L-PEN）

      ≤ 100 ns

    • 响应时间tA（N-PE）

      ≤ 100 ns

    • 额定短路电流ISCCR

      6 kA AC

    • 最大备用保险丝，带有支线接线

      16 A (gG / B / C)

    • 附加技术数据

    • 残压Ures (L-N)

      ≤ 1.15 kV (2 kA)

    • 残压Ures (L-N)

      ≤ 1.25 kV (3 kA时)

    • 残压Ures (L-N)

      ≤ 1.1 kV (UOC = 4 kV)

    • 残压Ures (L-PE)

      ≤ 1.1 kV (2 kA)

    • 残压Ures (L-PE)

      ≤ 1.1 kV (3 kA时)

    • 残压Ures (L-PE)

      ≤ 1.2 kV (UOC = 4 kV)

    • 残压Ures (N-PE)

      ≤ 1.1 kV (2 kA)

    • 残压Ures (N-PE)

      ≤ 1.1 kV (3 kA时)

    • 残压Ures (N-PE)

      ≤ 1.2 kV (UOC = 4 kV)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m (遥信触点工作电压 ≤ 250 V)

    • 海拔

      ≤ 6000 m (遥信触点工作电压 ≤ 150 V)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      30g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      5g (5 ... 500 Hz / 2.5 h / X, Y, Z)

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • EN 61643-11

    • 标准/规格

      EN 61643-11

    • 注意事项

      2012

  • 安装
    • 安装类型

      安装在基座上
