首页/连接/控制器系统布线/控制器专用的系统布线/系统连接
  • 系统连接-PLC-V8/FLK14/OUT/M
  • 系统连接-PLC-V8/FLK14/OUT/M
  • 系统连接-PLC-V8/FLK14/OUT/M

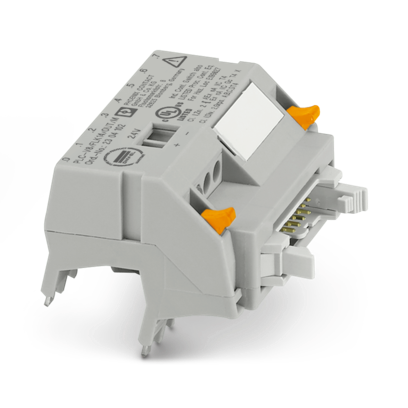

系统连接

PLC-V8/FLK14/OUT/M

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2304102
无现货
起订量： 1
预计货期：  实际交期请联系客服

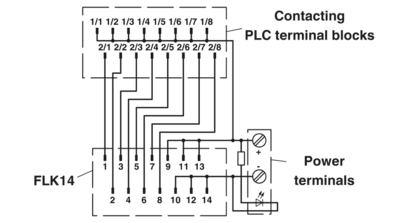

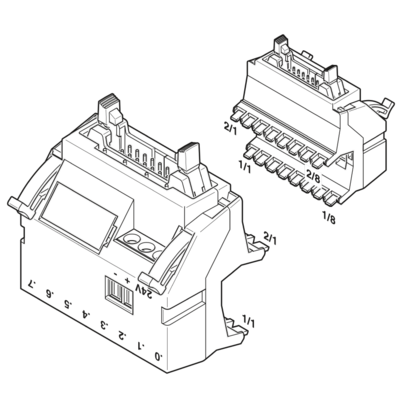

V8适配器，用于8 x PLC-INTERFACE (6.2 mm)， 控制器: 输出卡的PLC系统布线， 连接 1: IDC/FLK 针脚排 1x 14-位置， 连接 2: 直插式连接 (可卡接到8x PLC-INTERFACE端子上)， 连接 3: 螺钉连接 1x 2-位置， 通道数: 8， 控制逻辑: minusschaltend

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      接口模块

    • 产品系列

      PLC-INTERFACE

    • 位数

      14

    • 通道数目

      8

    • 绝缘特性: 电气间隙和爬电距离

    • 绝缘

      功能性绝缘

    • 过电压类别

      II

    • 污染等级

      2

  • 电气特性
    • 工作电压范围

      18 V DC ... 33.6 V DC

    • 电流 (每分支)

      ≤ 1 A

    • 电流 (电源)

      ≤ 3 A

    • 电气间隙和爬电距离

    • 额定绝缘电压

      50 V

    • 额定过电压

      0.5 kV (1.2 / 50 μs)

    • 所支持的控制器 SIEMENS S7-1500

    • 适用的I/O卡件

      6ES7522-1BP50-0AA0

    • 适用的I/O卡件

      6ES7523-1BP50-0AA0 (DQ32)

    • 所支持的控制器 ABB S800 I/O

    • 适用的I/O卡件

      DO814

    • 适用的I/O卡件

      DO818

    • 所支持的控制器 YOKOGAWA CS3000 CentumVP

    • 适用的I/O卡件

      ADV551

    • 适用的I/O卡件

      ADV561

    • 所支持的控制器 YOKOGAWA STARDOM

    • 适用的I/O卡件

      NFDV551

    • 适用的I/O卡件

      NFDV561

    • 所支持的控制器 MITSUBISHI MELSEC Q

    • 适用的I/O卡件

      QX41

    • 适用的I/O卡件

      QX41-S1

    • 适用的I/O卡件

      QX42

    • 适用的I/O卡件

      QX42-S1

    • 适用的I/O卡件

      QH42P

    • 所支持的控制器 MITSUBISHI MELSEC L

    • 适用的I/O卡件

      LX41C4

    • 适用的I/O卡件

      LX42C4

  • 连接数据

    • 接口1（控制层）

    • 连接符合标准

      IEC 60603-13

    • 连接方式

      IDC/FLK 针脚排

    • 连接量

      1

    • 位数

      14

    • 插／拔周期

      > 50

    • 针距

      2.54 mm

    • 接口2（现场侧）

    • 连接方式

      直插式连接

    • 注意事项

      可卡接到8x PLC-INTERFACE端子上

    • 接口3（供电）

    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 连接量

      1

    • 位数

      2

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 刚性导线横截面（2条具有相同横截面的导线）

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.25 mm² ... 2.5 mm² (不带塑料套管的冷压头)

    • 柔性导线横截面

      0.25 mm² ... 2.5 mm² (带塑料套管的冷压头)

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.25 mm² ... 0.75 mm² (不带塑料套管的冷压头)

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.5 mm² ... 1.5 mm² (带塑料绝缘套管的TWIN套管)

    • 可连接导向横截面 AWG

      24 ... 12

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 针距

      5 mm

  • 信号处理
    • 状态显示

      有

    • 工作电压显示

      绿色LED

  • 尺寸

    • 产品尺寸

    • 宽度

      49.93 mm

    • 高度

      41 mm

    • 深度

      55.8 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0

    • 外壳绝缘材料

      聚酰胺PA非加强型

  • 环境和真实条件

    • 环境条件

    • 保护等级 (模块)

      IP20

    • 保护等级 (安装位置)

      ≥ IP54

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 海拔

      ≤ 2000 m

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • UL，美国 / 加拿大

    • 标识

      Class I, Div. 2, Groups A, B, C, D T4

    • UL，加拿大

    • 标识

      Class I, Zone 2, Ex ec IIC Gc T4 X

    • UL，美国

    • 标识

      Class I, Zone 2, AEx ec IIC T4

    • 造船业许可

    • 证书

      TAE0000196

    • 造船业数据

    • Temperature

      D

    • Humidity

      A

    • 振动

      C

    • EMC

      B

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 低压指令

      符合低电压指令

  • 标准和规范

    • 电气间隙和爬电距离

    • 标准/规程

      EN IEC 60664-1

  • 安装
    • 安装类型

      插头安装

    • 组装说明

      无间距排列

    • 安装位置

      任意

  • 说明
    • 操作注意事项

      必须遵守安装指南的规范 (见下载)，确保正确使用。针对应用或用于第三方产品时，必须同时遵守相应第三方制造商的规范以及安全和警告说明。
