首页/其他/其他/其他/继电器模块
  • 继电器模块-PLC-RSC-230UC/21-21/EX
  • 继电器模块-PLC-RSC-230UC/21-21/EX
  • 继电器模块-PLC-RSC-230UC/21-21/EX
  • 继电器模块-PLC-RSC-230UC/21-21/EX
  • 继电器模块-PLC-RSC-230UC/21-21/EX
  • 继电器模块-PLC-RSC-230UC/21-21/EX

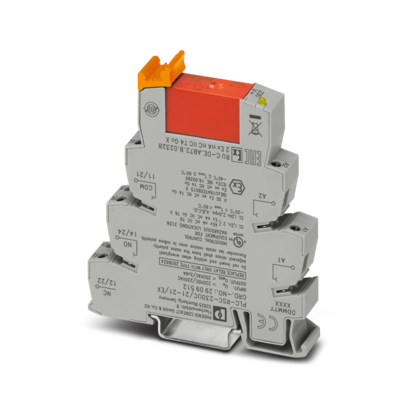

继电器模块

PLC-RSC-230UC/21-21/EX

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2909512
无现货
起订量： 10
预计货期：  实际交期请联系客服

PLC-INTERFACE，包括可DIN导轨安装、带螺钉连接的14 mm底座端子和带功率触点的插拔式继电器，2个转换触点，230 V AC/220 V DC输入电压。已根据ATEX/IECEx（2区）和防爆区域I级、2区的要求经过认证。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 产品属性
    • 产品类型

      继电器模块

    • 产品系列

      PLC-INTERFACE

    • 应用

      等级I，第2部分

    • 应用

      潜在爆炸区域

    • 操作模式

      100%工作因数

    • 机械寿命

      3x 107开关次数

    • 绝缘特性: 标准/条例

    • 绝缘

      安全隔离，增强型绝缘

    • 过电压类别

      III

    • 污染等级

      3

    • 数据管理状态

    • 最近一次数据维护日期

      20.03.2025

  • 电气特性
    • 额定条件下的最大功耗

      1.04 W

    • 测试电压 (线圈/触点)

      4 kV AC (50 Hz，1分钟，线圈/触点)

    • 测试电压 (转换触点/转换触点)

      2.5 kV AC (50 Hz，1分钟，转换触点/转换触点)

    • 标准/条例

    • 额定绝缘电压

      250 V AC

    • 额定过电压

      6 kV

  • 输入数据

    • 线圈侧

    • 额定输入电压 UN

      230 V AC

    • 额定输入电压 UN

      220 V DC

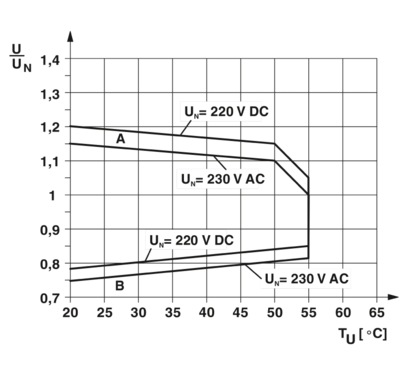

    • 输入电压范围

      179.4 V AC/DC ... 264.5 V AC/DC (20 °C)

    • 输入电压范围

      171.6 V DC ... 264 V DC (20 °C)

    • 额定电压 (“热”插拔电磁式继电器)

      110 V DC

    • 驱动和功能

      单稳态

    • 驱动（极性）

      极化

    • UN下的典型输入电流

      4.5 mA (UN = 230 V AC)

    • UN下的典型输入电流

      4.3 mA (UN = 220 V DC)

    • 典型响应时间

      7 ms

    • 典型释放时间

      10 ms

    • 保护电路

      桥式整流器; 桥式整流器

    • 工作电压显示

      黄色LED

  • 输出数据

    • 切换

    • 触点类型

      2个转换触点

    • 开关触点类型

      单触点

    • 触点材料

      AgNi

    • 最大切换电压

      250 V AC/DC (当相邻两个模块的相同接线端子间的电压大于250V（L1、L2、L3），必须使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等电位桥接)

    • 最小切换电压

      5 V AC/DC (10 mA)

    • 极限持续电流

      6 A

    • 最大冲击电流

      15 A (300 ms)

    • 最小切换电流

      10 mA (5 V)

    • 最大额定功率值（电阻负载）

      140 W (24 V DC)

    • 最大额定功率值（电阻负载）

      85 W (可用于48 V DC)

    • 最大额定功率值（电阻负载）

      60 W (可用于60 V DC)

    • 最大额定功率值（电阻负载）

      44 W (可用于110 V DC)

    • 最大额定功率值（电阻负载）

      60 W (可用于220 V DC)

    • 最大额定功率值（电阻负载）

      1500 VA (可用于250 V AC)

    • 开关容量

      2 A (24 V、DC13时)

    • 开关容量

      0.2 A (250 V、DC13时)

    • 开关容量

      3 A (24 V、AC15时)

    • 开关容量

      3 A (120 V、AC15时)

    • 开关容量

      3 A (250 V、AC15时)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm² (单套管)

    • 柔性导线横截面

      2x 0.5 mm² ... 1.5 mm² (TWIN套管)

    • 可连接导向横截面 AWG

      26 ... 14

    • 紧固扭矩

      0.6 Nm ... 0.8 Nm

  • 尺寸
    • 宽度

      14 mm

    • 高度

      80 mm

    • 深度

      94 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94 (壳体)

      V0 (外壳)

  • 环境和真实条件

    • 环境条件

    • 保护等级 (继电器)

      RT III (继电器)

    • 保护等级 (继电器底座)

      IP20 (继电器底座)

    • 环境温度（运行）

      -20 °C ... 60 °C (UL)

    • 环境温度（运行）

      -40 °C ... 55 °C (ATEX / IECEx)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II 3G Ex ec nC IIC T4 Gc

    • 证书

      IBExU16ATEXB015 X

    • IECEx

    • 标识

      Ex ec nC IIC T4 Gc

    • 证书

      IECEx IBE 16.0029X

    • UKCA Ex (UKEX)

    • 标识

       II 3 G Ex ec nC IIC T4 Gc

    • 证书

      PxCIF21UKEX2909514X

    • UL，美国

    • 标识

      Class I, Zone 2, AEx nA nC IIC T6

    • UL，美国 / 加拿大

    • 标识

      Class I, Div. 2, Groups A, B, C, D

    • UL，加拿大

    • 标识

      Class I, Zone 2, Ex nA nC IIC Gc T6 X

    • 造船业许可

    • 证书

      TAE0000196

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04. G3 Harsh Group

    • 标识

      EN 60068-2-60

    • 造船业数据

    • Temperature

      D

    • Humidity

      A

    • 振动

      B/C

    • EMC

      B

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 低压指令

      符合低电压指令

  • 标准和规范

    • 标准/条例

    • 标准/规程

      IEC 60947-5-1

    • 标准/规程

      EN 60079-0

    • 标准/规程

      EN 60079-7

    • 标准/规程

      EN 60079-15

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
