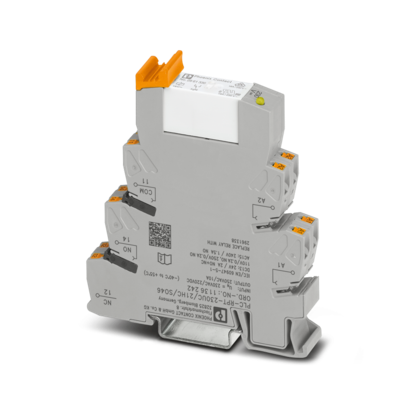

继电器模块

PLC-RPT-230UC/21HC/SO46

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1136242
无现货
起订量： 10
预计货期：  实际交期请联系客服

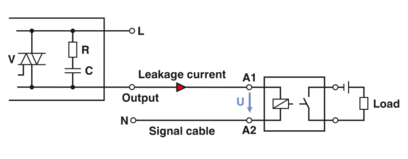

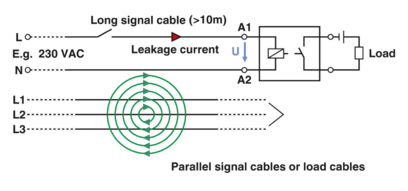

使用PLC-INTERFACE可以防止控制侧干扰电流或干扰电压。包括基座端子，采用插拔式连接，带配备最高10 A的功率触点的“热”插拔微型继电器，1个转换触点，230 V AC输入电压

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 操作注意事项

      当相邻模块上的相同接线端子之间的电压大于250 V（L1、L2、L3）时，必须安装PLC-ATP隔板。

    • 操作注意事项

      PLC-ATP隔板应安装在相邻模块之间以确保安全隔离

    • 操作注意事项

      系统安装人员必须确保产品的防触电保护（电压 > 25 V AC/60 V DC时）。产品是一台没有防直接接触保护的内置式设备。

    • 组装说明

      在每一个PLC端子条的首尾都要求安装PLC-ATP隔板。

  • 产品属性
    • 产品类型

      继电器模块

    • 产品系列

      PLC-INTERFACE

    • 应用

      防干扰滤波器

    • 操作模式

      100%工作因数

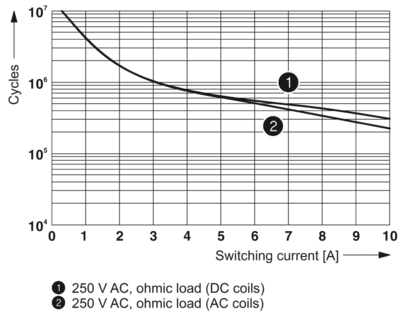

    • 机械寿命

      约3x 107次

    • 绝缘特性: 供电回路间的电气间隙和爬电距离

    • 绝缘

      基础隔离

    • 过电压类别

      III

    • 污染等级

      3

    • 数据管理状态

    • 最近一次数据维护日期

      21.03.2025

  • 电气特性
    • 额定条件下的最大功耗

      2.3 W

    • 测试电压 (线圈/触点)

      4 kVrms (50 Hz，1分钟，线圈/触点)

    • 供电回路间的电气间隙和爬电距离

    • 额定绝缘电压

      250 V AC

    • 额定过电压

      4 kV (输入电路和输出触点电流通路之间的安全隔离、加强绝缘及6 kV)

  • 输入数据

    • 线圈侧

    • 额定输入电压 UN

      230 V AC

    • 额定输入电压 UN

      220 V DC

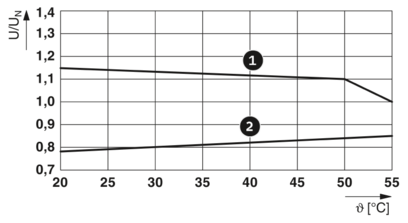

    • 输入电压范围

      179.4 V AC ... 264.5 V AC (20 °C)

    • 输入电压范围

      171.6 V DC ... 253 V DC (20 °C)

    • 额定电压 (“热”插拔电磁式继电器)

      110 V DC

    • 干线频率

      50/60 Hz

    • 驱动和功能

      单稳态

    • 驱动（极性）

      极化

    • UN下的典型输入电流

      8.5 mA (50 Hz)

    • UN下的典型输入电流

      10 mA (60 Hz)

    • 典型响应时间

      7 ms

    • 典型释放时间

      10 ms

    • 常规释放电压

      60 V AC

    • 保护电路

      RC元件

    • 保护电路

      桥式整流器

    • 状态显示

      LED (黄色)

  • 输出数据

    • 切换

    • 触点类型

      1个转换触点

    • 开关触点类型

      单触点

    • 触点材料

      AgNi

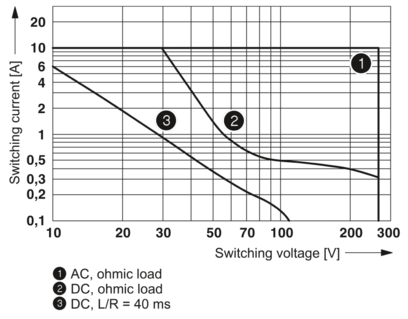

    • 最大切换电压

      250 V AC/DC

    • 最小切换电压

      12 V (10 mA)

    • 极限持续电流

      6 A

    • 极限持续电流

      10 A (该数值仅适用于端子12。如果端子12被短接，则使用继电器的额定值。)

    • 最大冲击电流

      30 A (300 ms，常开触点)

    • 最小切换电流

      10 mA (12 V)

    • 最大额定功率值（电阻负载）

      144 W (24 V DC)

    • 最大额定功率值（电阻负载）

      240 W (24 V DC，值对于连接12有效。如果连接12被桥接，则适用额定值。)

    • 最大额定功率值（电阻负载）

      58 W (48 V DC)

    • 最大额定功率值（电阻负载）

      48 W (60 V DC)

    • 最大额定功率值（电阻负载）

      50 W (110 V DC)

    • 最大额定功率值（电阻负载）

      80 W (220 V DC)

    • 最大额定功率值（电阻负载）

      1500 VA (250 V AC)

    • 最大额定功率值（电阻负载）

      2500 W (250 V DC，值对于连接12有效。如果连接12被桥接，则适用额定值。)

    • 开关容量

      2 A (DC13, 24 V)

    • 开关容量

      0.2 A (DC13, 250 V)

    • 开关容量

      6 A (AC15，24 V)

    • 开关容量

      6 A (AC15, 250 V)

  • 连接数据
    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm² (单套管)

    • 柔性导线横截面

      2x 0.5 mm² ... 1 mm² (TWIN套管)

    • 可连接导向横截面 AWG

      26 ... 14

  • 尺寸
    • 宽度

      14 mm

    • 高度

      80 mm

    • 深度

      94 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

  • 环境和真实条件

    • 环境条件

    • 保护等级 (继电器底座)

      IP20 (继电器底座)

    • 保护等级 (继电器)

      RT II (继电器)

    • 保护等级 (安装位置)

      IP54 (安装位置)

    • 环境温度（运行）

      -40 °C ... 55 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 2000 m

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • 造船业许可

    • 证书

      TAE0000196

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04. G3 Harsh Group

    • 标识

      EN 60068-2-60

    • 造船业数据

    • Temperature

      D

    • Humidity

      A

    • 振动

      B/C

    • EMC

      B

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 低压指令

      符合低电压指令

  • 标准和规范

    • 供电回路间的电气间隙和爬电距离

    • 标准/规程

      IEC 60947-5-1

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
