首页/其他/其他/其他/光耦合器

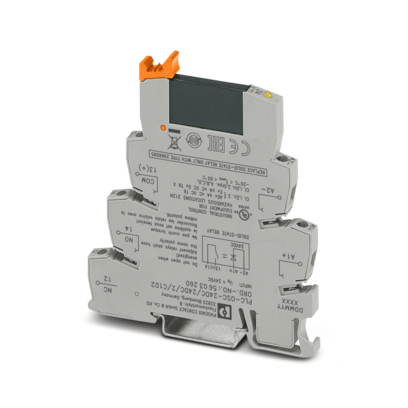

  • 光耦合器-PLC-OSC- 24DC/ 24DC/ 2/C1D2
  • 光耦合器-PLC-OSC- 24DC/ 24DC/ 2/C1D2
  • 光耦合器-PLC-OSC- 24DC/ 24DC/ 2/C1D2
  • 光耦合器-PLC-OSC- 24DC/ 24DC/ 2/C1D2
  • 光耦合器-PLC-OSC- 24DC/ 24DC/ 2/C1D2

光耦合器

PLC-OSC- 24DC/ 24DC/ 2/C1D2

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 5603260
有现货
起订量： 1
预计货期：  实际交期请联系客服

PLC-INTERFACE，包括 DIN 导轨安装式底座端子，采用螺栓连接，带有插拔式微型固态继电器，输入：24 V DC，输出：3 ... 33 V DC/3 A，UL/cUL：许可用于防爆区 I 类 2 级

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 产品属性
    • 产品类型

      固态继电器模块

    • 产品系列

      PLC-INTERFACE

    • 应用

      等级I，第2部分

    • 应用

      潜在爆炸区域

    • 操作模式

      100%工作因数

    • 绝缘特性: 标准/条例

    • 绝缘

      基础隔离

    • 过电压类别

      III

    • 污染等级

      2

    • 数据管理状态

    • 最近一次数据维护日期

      03.07.2025

  • 电气特性
    • 额定条件下的最大功耗

      0.2 W

    • 测试电压 (输入/输出)

      2.5 kV (50 Hz，1分钟，输入/输出)

  • 输入数据
    • 额定输入电压 UN

      24 V DC

    • 额定电压 (“热”插拔固态继电器)

      24 V DC

    • 相对于UN的输入电压范围

      0.8 ... 1.2

    • 输入电压范围

      19.2 V DC ... 28.8 V DC

    • 开关阈值“0”信号，参考UN

      ≤ 0.4

    • 开关阈值“1”信号，参考UN

      ≥ 0.8

    • UN下的典型输入电流

      8.5 mA

    • 典型响应时间

      20 µs (UN时)

    • 典型关闭时间

      300 µs (UN时)

    • 工作电压显示

      黄色LED

    • 保护电路

      极性保护; 极性保护二极管

    • 保护电路

      备用二极管; 续流二极管

    • 发送频率

      300 Hz

  • 输出数据
    • 触点类型

      1个N/O 触点

    • 数字量输出设计

      电子

    • 输出电压范围

      3 V DC ... 33 V DC

    • 极限持续电流

      3 A

    • 最大冲击电流

      15 A (10 ms)

    • 最大限制连续电流下的电压降

      ≤ 200 mV

    • 输出电路

      2线连接，浮地

    • 保护电路

      极性保护; 极性保护二极管

    • 保护电路

      电涌保护

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm² (单套管)

    • 柔性导线横截面

      2x 0.5 mm² ... 1.5 mm² (TWIN套管)

    • 可连接导向横截面 AWG

      26 ... 14

    • 紧固扭矩

      0.6 Nm ... 0.8 Nm

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      80 mm

    • 深度

      94 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94 (壳体)

      V0 (外壳)

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -20 °C ... 60 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

  • 认证

    • CE

    • 证书

      CE合规

    • UL，美国

    • 标识

      Class I, Zone 2, AEx nA nC IIC T6

    • UL，美国 / 加拿大

    • 标识

      Class I, Div. 2, Groups A, B, C, D

    • UL，加拿大

    • 标识

      Class I, Zone 2, Ex nA nC IIC Gc T6 X

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04. G3 Harsh Group

    • 标识

      EN 60068-2-60

  • 标准和规范

    • 标准/条例

    • 标准/规程

      IEC 60947-5-1

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
