首页/切换、测量和监控/继电器和光耦合器/固态继电器和电磁式继电器/固态继电器模块
  • 固态继电器模块-PLC-OPT- 36DC/110DC/3RW
  • 固态继电器模块-PLC-OPT- 36DC/110DC/3RW
  • 固态继电器模块-PLC-OPT- 36DC/110DC/3RW
  • 固态继电器模块-PLC-OPT- 36DC/110DC/3RW
  • 固态继电器模块-PLC-OPT- 36DC/110DC/3RW

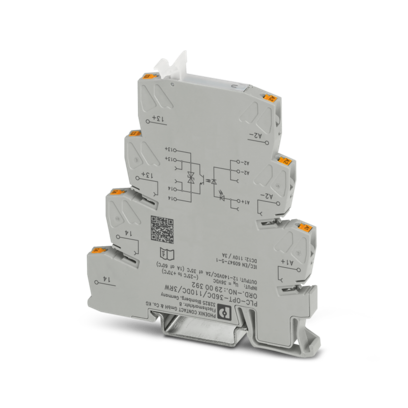

固态继电器模块

PLC-OPT- 36DC/110DC/3RW

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 2900392
无现货
起订量： 1
预计货期：  实际交期请联系客服

适用于轨道交通应用的PLC-INTERFACE，包括底座端子，采用插拔式连接并集成有微型固态继电器，范围：0.7 x UN至1.25 x UN，温度范围：-25°C至+70°C，1个常开触点，输入：36 V DC，输出：12 - 140 V DC/3 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      固态继电器模块

    • 产品系列

      PLC-INTERFACE

    • 应用

      铁路应用场合

    • 操作模式

      100%工作因数

    • 绝缘特性: 空气和爬电距离，输入/输出

    • 绝缘

      基础隔离

    • 过电压类别

      III

    • 污染等级

      2

    • 绝缘特性: 铁路行业标准

    • 绝缘特性

    • 数据管理状态

    • 最近一次数据维护日期

      16.09.2024

  • 电气特性
    • 额定条件下的最大功耗

      0.43 W

    • 测试电压 (输入/输出)

      2.5 kV AC (输入/输出)

    • 空气和爬电距离，输入/输出

    • 额定绝缘电压

      160 V

    • 额定过电压

      4 kV

    • 铁路行业标准

  • 输入数据
    • 额定输入电压 UN

      36 V DC

    • 相对于UN的输入电压范围

      0.7 ... 1.25 (t < 1 s = 0.6 ... 1.4 x UN)

    • 输入电压范围

      25.2 V DC ... 45 V DC

    • 开关阈值“0”信号，参考UN

      < 0.4

    • 开关阈值“1”信号，参考UN

      > 0.6

    • UN下的典型输入电流

      12 mA

    • 典型响应时间

      400 µs

    • 典型关闭时间

      800 µs

    • 工作电压显示

      黄色LED

    • 保护电路

      极性保护; 串行极性保护二极管

    • 保护电路

      电涌保护

    • 过电压保护

      > 150 V

    • 发送频率

      50 Hz

  • 输出数据
    • 触点类型

      1个N/O 触点

    • 数字量输出设计

      电子

    • 额定输出电压

      110 V DC

    • 输出电压范围

      12 V DC ... 140 V DC (t < 1 s = 1.40 x UN)

    • 限制连续电流

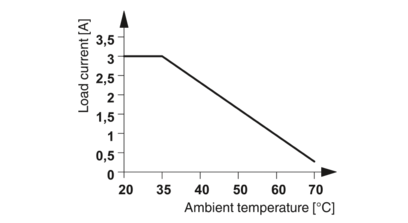

      3 A (参见温度负荷曲线)

    • 过电压保护

      > 150 V

    • 最大限制连续电流下的电压降

      < 150 mV

    • 输出电路

      2线连接，浮地

    • 保护电路

      极性保护; 并行极性保护二极管

    • 保护电路

      电涌保护

  • 连接数据
    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm² (单套管)

    • 柔性导线横截面

      2x 0.5 mm² ... 1 mm² (TWIN套管)

    • 可连接导向横截面 AWG

      26 ... 14

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      80 mm

    • 深度

      94 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0 (外壳)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04. G3 Harsh Group

    • 标识

      EN 60068-2-60

    • 造船业许可

    • 证书

      TAE0000196

    • 造船业数据

    • Temperature

      D

    • Humidity

      A

    • 振动

      B

    • EMC

      B

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 低压指令

      符合低电压指令

  • 标准和规范

    • 空气和爬电距离，输入/输出

    • 标准/规程

      IEC 60947-5-1

    • 铁路行业标准

    • 标准/规程

      DIN EN 50155（相关内容）

    • 标准/规程

      DNVGL-CG-0339

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
