首页/切换、测量和监控/继电器和光耦合器/逻辑模块/模拟量模块
  • 模拟量模块-PLC-APT-PT100-IN
  • 模拟量模块-PLC-APT-PT100-IN
  • 模拟量模块-PLC-APT-PT100-IN

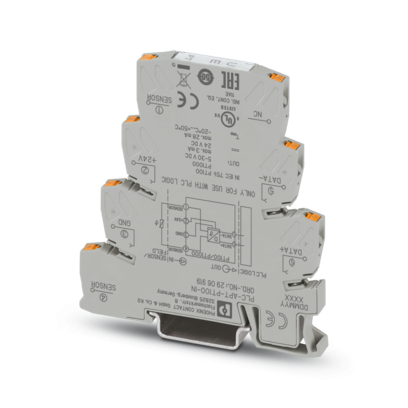

模拟量模块

PLC-APT-PT100-IN

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2906919
无现货
起订量： 1
预计货期：  实际交期请联系客服

适用于PLC logic逻辑模块（仅第2代）的Pt 100/Pt 1000温度测量变送器，单通道，信号类型 (Pt 100、Pt 1000) 可通过DIP开关配置，直插式连接

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 操作注意事项

      必须遵守安装指南的规范 (见下载)，确保正确使用。针对应用或用于第三方产品时，必须同时遵守相应第三方制造商的规范以及安全和警告说明。

  • 产品属性
    • 产品类型

      扩展模块

    • 产品系列

      PLC logic

    • 操作模式

      100%工作因数

    • 绝缘特性: 电气间隙和爬电距离

    • 绝缘

      基础隔离

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性

    • 电气间隙和爬电距离

    • 额定绝缘电压

      50 V

    • 额定过电压

      0.5 kV

    • 电源

    • 额定控制电路电源电压US

      24 V DC

    • 相对US的额定控制电源电压范围

      0.8 ... 1.1

    • 额定控制电源电流IS

      14 mA

    • 保护电路

      极性保护

    • 保护电路

      电涌保护

  • 输入数据

    • 模拟输入电阻

    • 可用的传感器类型（RTD）

      Pt 100 (IEC 60751, α = 0,00385)

    • 输入数量

      1

    • 连接系统

      2线制

    • 传感器输入电流

      900 µA

    • 温度测量范围

      -50 °C ... 200 °C

    • 最大温度系数

      0.01 %/K

    • 最大传输误差

      1 %

    • 过电压保护

      > 33 V

    • 分辨率

      10 位 (缩放从0至1000)

    • 模拟输入电阻

    • 可用的传感器类型（RTD）

      Pt 1000 (IEC 60751，α = 0.00385)

    • 输入数量

      1

    • 连接系统

      2线制

    • 传感器输入电流

      900 µA

    • 温度测量范围

      -50 °C ... 200 °C

    • 最大温度系数

      0.01 %/K

    • 最大传输误差

      1 %

    • 过电压保护

      > 33 V

    • 分辨率

      10 位 (缩放从0至1000)

  • 输出数据

    • 数字量

    • 输出名称

      数字量输出

    • 开关电压范围

      5 V DC ... 30 V DC

    • 开关电流

      ≤ 3 mA

  • 连接数据
    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 连接量

      4

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      26 ... 14

  • 信号处理
    • 工作电压显示

      绿色LED

    • 错误指示

      红色LED

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      80 mm

    • 深度

      94 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -20 °C ... 50 °C

    • 环境温度（存放/运输）

      -20 °C ... 70 °C

  • 认证

    • CE

    • 证书

      CE合规

    • UL，美国 / 加拿大

    • 标识

      UL 508 Listed

  • 标准和规范

    • 电气间隙和爬电距离

    • 标准/规程

      DIN EN 50178

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
