首页/其他/其他/其他/PCB插座
  • PCB插座-PC 4/ 2-GU-6,35 P26 THR
  • PCB插座-PC 4/ 2-GU-6,35 P26 THR
  • PCB插座-PC 4/ 2-GU-6,35 P26 THR
  • PCB插座-PC 4/ 2-GU-6,35 P26 THR
  • PCB插座-PC 4/ 2-GU-6,35 P26 THR

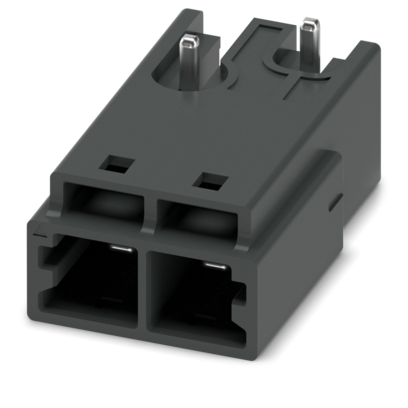

PCB插座

PC 4/ 2-GU-6,35 P26 THR

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1247564
无现货
起订量： 50
预计货期：  实际交期请联系客服

PCB插座， 额定横截面: 4 mm²， 颜色: 黑色， 额定电流: 24 A， 额定电压(III/2): 800 V， 触点表面: Sn， 触点类型: 针式插头， 行数: 1， 位数: 2， 产品系列: PC 4/..-GU-THR， 针距: 6.35 mm， 安装: 通孔回流焊/波峰焊， 针脚排列: Z型针脚M， 焊针[P]: 2.6 mm， 每个电势的焊针数量: 1， 插拔系统: COMBICON PC 4， 针式连接器样式对齐: 反向， 互锁: 不带， 安装方式: 不带， 包装类型: 纸箱包装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      PCB插座

    • 产品系列

      PC 4/..-GU-THR

    • 产品线

      COMBICON Connectors L

    • 位数

      2

    • 针距

      6.35 mm

    • 行数

      1

    • 针脚排列

      Z型针脚M

    • 每个电位的焊针

      1

  • 电气特性

    • 特性

    • 额定电流IN

      24 A

    • 额定电压 UN

      800 V

    • 接触电阻

      0.81 mΩ

    • 额定电压(III/3)

      630 V

    • 额定电涌电压(III/3)

      6 kV

    • 额定电压(III/2)

      800 V

    • 额定电涌电压(III/2)

      6 kV

    • 额定电压 (II/2)

      1000 V

    • 额定电涌电压(II/2)

      6 kV

  • 安装
    • 安装类型

      通孔回流焊/波峰焊

    • 针脚排列

      Z型针脚M

    • 工艺说明

    • 过程

      回流/波峰焊

    • 潮敏级别

      MSL 1

    • 分类温度 Tc

      260 °C

    • 回流焊焊接周期

      3

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      镀锡

    • 触点区域金属表面（顶层）

      锡 (3 - 5 µm Sn)

    • 触点区域金属表面（中层）

      镍 (1.3 - 3 µm Ni)

    • 焊接区域金属表面（顶层）

      锡 (3 - 5 µm Sn)

    • 焊接区域金属表面（中层）

      镍 (1.3 - 3 µm Ni)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      黑色 (9005)

    • 绝缘材料

      LCP

    • 绝缘材料组

      IIIa

    • CTI符合IEC 60112

      175

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      200 °C

  • 说明
    • 操作注意事项

      依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。

  • 尺寸
    • 针距

      6.35 mm

    • 宽度 [w]

      15.65 mm

    • 高度[h]

      12.8 mm

    • 长度[l]

      25 mm

    • 高度

      10.2 mm

    • 焊针长度[P]

      2.6 mm

    • 引脚尺寸

      1.2 x 1 mm

    • PCB设计

    • 孔径

      1.7 mm

  • 机械测试

    • 外观检查

    • 规格

      IEC 60512-1-1:2002-02

    • 结果

      已通过测试

    • 尺寸检查

    • 规格

      IEC 60512-1-2:2002-02

    • 结果

      已通过测试

    • 抗擦抹性

    • 规格

      IEC 60068-2-70:1995-12

    • 结果

      已通过测试

    • 极性保护和编码

    • 规格

      IEC 60512-13-5:2006-02

    • 结果

      已通过测试

    • 插芯中的触点底座

    • 规格

      IEC 60512-15-1:2008-05

    • 插芯触点支架
      要求 >20 N

      已通过测试

    • 插入/拔出力

    • 结果

      已通过测试

    • 周期数

      25

    • 每个接线位的插入强度约

      5 N

    • 每个接线位的拔出强度约

      4 N

  • 电气测试

    • 温度测试 | 测试组C

    • 规格

      IEC 60512-5-1:2002-02

    • 已测芯数

      12

    • 绝缘电阻

    • 规格

      IEC 60512-3-1:2002-02

    • 绝缘电阻，相邻接线位

      > 5 MΩ

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2020-05

    • 绝缘材料组

      IIIa

    • 比较跟踪指标（IEC 60112）

      CTI 175

    • 额定绝缘电压 (III/3)

      630 V

    • 额定电涌电压 (III/3)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      5.5 mm

    • 最小爬电距离(III/3)

      10 mm

    • 额定绝缘电压 (III/2)

      800 V

    • 额定电涌电压(III/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      5.5 mm

    • 最小爬电距离(II/2)

      8 mm

    • 额定绝缘电压 (II/2)

      1000 V

    • 额定过电压 (II/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      5.5 mm

    • 最小爬电距离(II/2)

      10 mm

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 150 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.35 mm (10 Hz ... 60.1 Hz)

    • 加速度

      50 m/s² (60.1 Hz ... 150 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 耐久性测试

    • 规格

      IEC 60512-9-1:2010-03

    • 海平面脉冲耐受电压

      9.8 kV

    • 体积电阻 R1

      0.81 mΩ

    • 体积电阻 R2

      0.95 mΩ

    • 插入／拔出周期

      25

    • 绝缘电阻，相邻接线位

      > 5 MΩ

    • 气候测试

    • 规格

      EN ISO 22479:2022-06

    • 腐蚀应力

      0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期

    • 热应力

      105 °C/168 h

    • 大功率频率耐受电压

      4.26 kV

    • 环境条件

    • 环境温度（运行）

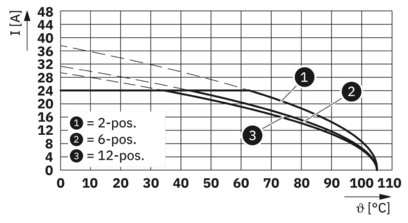

      -40 °C ... 105 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      纸箱包装
