  • 电流互感器-PACT RCP-4000A-1A-D95-10M
  • 电流互感器-PACT RCP-4000A-1A-D95-10M

电流互感器

PACT RCP-4000A-1A-D95-10M

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2910326
无现货
起订量： 1
预计货期：  实际交期请联系客服

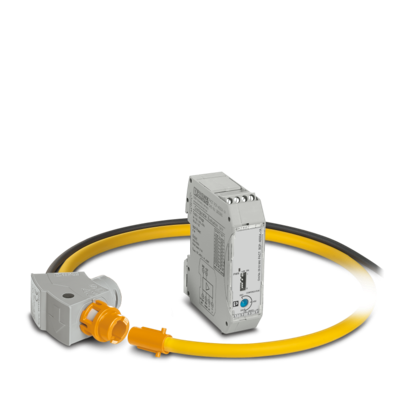

套件包括一个1 A测量变送器和一个带信号线的罗氏线圈。罗氏线圈长度：300 mm，直径：95 mm。信号线长度：10 m。罗氏线圈可测量汇流条和电力线的AC电流。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      电流变压器

    • 绝缘特性

    • 绝缘

      双绝缘

    • 过电压类别

      III (1000 V，至中性导线)

    • 过电压类别

      IV (600 V，至中性导线)

    • 污染等级

      2

  • 电气特性
    • 电气隔离

      加强绝缘符合IEC 61010-1标准要求

    • 典型测量错误

      < 1 %

    • 保护电路

      电涌保护; 33 V 抑制二极管

    • 温度系数

      0.005 %/K (+10 °C ... +70 °C，两个元件均适用相同的环境温度)

    • 温度系数

      0.07 %/K (-20 °C ... +10 °C，两个元件均适用相同的环境温度)

    • 测量线圈

    • 导线结构 信号线

      2x 0.22 mm (信号线（镀锡）)

    • 导线结构 信号线

      1x 0.22 mm (屏蔽线（镀锡）)

    • 绝缘

      双绝缘

    • 额定绝缘电压

      1000 V AC (rms CAT III)

    • 额定绝缘电压

      600 V AC (rms CAT IV)

    • 测试电压

      10.45 kV DC (60 秒)

    • 精确度

      0.2 (IEC 61869-10: A1)

    • 测量变送器

    • 线性误差

      < 0.5 % (自范围终止值)

    • 最大传输误差

      ≤ 0.5 % (自范围终止值)

    • 频率范围

      45 Hz ... 65 Hz

    • 可检测的最大谐波

      < 2 kHz

    • 电耗量

      < 190 mA (19.2 V时)

    • 测试电压

      1.5 kV AC (电源/输入和输出：50 Hz，1分钟)

    • 概述

    • 可校准

      否

    • 转换器类型

      罗氏线圈和1 A测量变送器

    • 电源: 测量变送器

    • 额定供电电压

      24 V DC -20 % ... +25 %

    • 额定电源电压范围

      19.2 V DC ... 30 V DC

    • 最大电流耗量

      190 mA

    • 功耗

      4 W

  • 输入数据

    • 频率

    • 品名

      测量线圈

    • 频率测量范围

      40 Hz ... 20000 Hz

    • 信号

    • 信号输入（50 Hz时）

      100 mV (1000 A)

    • 曲线类型

      正弦

    • 输入阻抗

      27 kΩ (最小测量范围)

    • 电流互感器

    • 可配置／可编程

      通过DIP开关

    • 额定功率

      1.25 VA

    • 一次侧额定电流Isn

      0 A AC ... 100 A AC

    • 一次侧额定电流Isn

      0 A AC ... 250 A AC

    • 一次侧额定电流Isn

      0 A AC ... 400 A AC

    • 一次侧额定电流Isn

      0 A AC ... 630 A AC

    • 一次侧额定电流Isn

      0 A AC ... 1000 A AC

    • 一次侧额定电流Isn

      0 A AC ... 1500 A AC

    • 一次侧额定电流Isn

      0 A AC ... 2000 A AC

    • 一次侧额定电流Isn

      0 A AC ... 4000 A AC

    • 相位角

      < 1 °

    • 可校准

      否

    • 转换器类型

      罗氏线圈和1 A测量变送器

  • 输出数据

    • 信号

    • 品名

      测量线圈

    • 输出信号（50 Hz时）

      100 mV (无负载，1000 A)

    • 输出电压（空载运行中）

      VOUT = M * dI/dt

    • 输出电压（正弦，空载运行中）

      100 mV (VOUT = 2 * π * M * f * I（M = 0.318 μH；例如：50 Hz；I = 1000 A）)

    • 信号

    • 品名

      测量变送器

    • 电流输出信号

      0 A AC ... 1 A AC

    • 额定功率

      1.25 VA

    • 负载

      0 Ω ... 1.25 Ω

    • PN max铜缆的最大距离

      16 m (0.75 mm² (AWG 20))

    • PN max铜缆的最大距离

      32 m (1.5 mm² (AWG 16))

    • PN max铜缆的最大距离

      55 m (2.5 mm² (AWG 14))

  • 连接数据

    • 测量变送器端

    • 连接方式

      螺钉连接

    • 剥线长度

      7 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 14

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

  • 信号处理
    • 工作电压显示

      绿色LED

  • 尺寸

    • 产品尺寸

    • 宽度

      22.5 mm

    • 高度

      85 mm

    • 深度

      70.4 mm

    • 测量线圈

    • 长度

      300 mm

    • 直径

      8.3 mm ±0.2 mm

    • 安装好后的测量线圈

    • 直径

      95 mm

    • 信号线

    • 长度

      10 m

    • 宽度

      22.5 mm

    • 高度

      85 mm

    • 深度

      70.4 mm

  • 材料规格
    • 外壳材料

      PC

    • 外壳材料

      PA

    • 线圈材料

      Elastollan

  • 环境和真实条件

    • 环境条件

    • 测量线圈保护等级

      IP54 (未经过UL认证)

    • 测量变送器保护等级

      IP20

    • 环境温度（运行） (测量线圈)

      -30 °C ... 80 °C (测量线圈)

    • 环境温度（运行） (测量变送器)

      -20 °C ... 70 °C (测量变送器)

    • 环境温度（存放/运输）

      -40 °C ... 80 °C (测量线圈)

    • 环境温度（存放/运输）

      -25 °C ... 85 °C (测量变送器)

    • 海拔

      < 2000 m

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • CMIM

    • 证书

      CMIM合规

    • UL，美国 / 加拿大

    • 标识

      UL 61010 Recognized

    • 注意

      测量线圈

    • UL，美国 / 加拿大

    • 标识

      UL 508 Listed

    • 注意

      测量变送器

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 抗干扰

      EN 61000-6-3

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

  • 标准和规范
    • 电气隔离

      加强绝缘符合IEC 61010-1标准要求

    • 标准/规程

      IEC 61010-2-030

    • 标准/规程

      IEC 61869-10

  • 安装
    • 安装类型

      DIN导轨安装
