首页/其他/其他/其他/尾缆

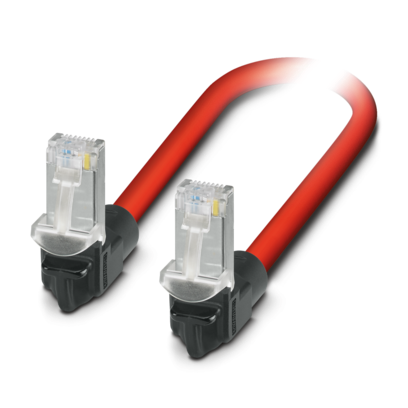

  • 尾缆-NBC-R4ACB/2,0-93K/R4ACB

尾缆

NBC-R4ACB/2,0-93K/R4ACB

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1113274
无现货
起订量： 1
预计货期：  实际交期请联系客服

尾缆， 保护等级: IP20， 电缆长度: 2 m， 位数: 4， 100 Mbps， CAT5， 标识材料: PP， 接线方式: 穿刺连接， 接线容量: AWG 23- 22， 电缆出口: 底部， PROFINET

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      预安装数据电缆

    • 产品系列

      RJ45 INDUSTRIAL PN4 CAT5

    • 传感器类型

      PROFINET

    • 位数

      4

    • 屏蔽

      有

    • 电缆出口

      底部

    • 绝缘特性

    • 过电压类别

      I

    • 污染等级

      2

  • 电气特性
    • 额定电压(III/2)

      72 V

    • 额定电流

      1.75 A

    • 绝缘电阻

      > 1 TΩ

    • 接触电阻

      < 20 mΩ

    • 传输特征（类别）

      CAT5

    • 传输速率

      100 Mbps

  • 机械特性

    • 机械参数

    • 每个信号接点的插入力

      50.00 N

    • 每个信号接点的拔出力

      30 N

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

    • 外壳材料

      PP

    • 接触件材料

      CuSn6

    • 材料接触表面

      Ni/Au

    • 接触件载体材料

      PC

  • 尺寸
    • 宽度

      13.8 mm

    • 高度

      34.8 mm

    • 长度

      34 mm

  • 连接数据

    • 连接技术

    • 连接方式

      穿刺连接

    • 导线连接

    • 连接方式

      穿刺连接

  • 连接器

    • 连接1

    • 类型

      插头 底部 RJ45

    • 屏蔽

      有

    • 手柄颜色

      黑色

    • 插／拔周期

      ≥ 750

    • 保护等级

      IP20

    • 连接2

    • 类型

      插头 底部 RJ45

    • 屏蔽

      有

    • 插／拔周期

      ≥ 750

    • 保护等级

      IP20

  • 电缆/电线
    • 电缆长度

      2.00 m

    • Sercos III [93K]

    • 屏蔽

      有

    • UL AWM

      21694 (60 °C / 600 V)

    • 电缆重量

      68 kg/km

    • 光缆类型

      Sercos III

    • 电缆类型（缩写）

      93K

    • 信号类型/分类

      Sercos CAT5 (IEC 11801)， 100 Mbps

    • 电缆结构

      1x4xAWG22/7，SF/TQ

    • 电缆外径

      6.50 mm ±0.2 mm

    • 外护套，材料

      PVC

    • 外护套，颜色

      红色RAL 3020

    • 厚度，外部护套

      大约 0.90 mm

    • 材料，内护套

      PVC

    • 导线材料

      镀锡铜绞线

    • 导线结构 信号线

      7x 0.25 mm

    • AWG，信号线

      22

    • 导线横截面

      4x 0.34 mm²

    • 导线绝缘材料

      PE

    • 线径，包括绝缘层

      大约 1.55 mm

    • 单线，颜色

      白色，黄色，蓝色，橙色

    • 双绞线屏蔽类型

      铝线带聚酯绝缘层

    • 总绞线

      星绞四线组

    • 屏蔽

      屏蔽网采用镀锡铜线

    • 电缆标称电压

      600 V

    • 线芯测试电压／线芯

      2000 V (50 Hz，1 min)

    • 线芯测试电压／屏蔽

      2000.00 V (50 Hz，1 min)

    • 电缆电阻

      ≤ 120 Ω/km

    • 电缆绝缘电阻

      ≥ 0.5 GΩ*km

    • 耦合电阻

      ≤ 20.00 mΩ/m (10 Hz时)

    • 波阻抗

      100 Ω ±15 Ω (100 MHz)

    • 信号运行时间

      5.3 ns/m

    • 最小弯曲半径，固定安装

      3 x D

    • 最小弯曲半径，活动安装

      7 x D

    • 阻油性

      一定程度上可防油

    • 阻燃

      符合UL 1685（CSA FT 4）

    • 其它防护功能

      防紫外线 (符合UL 1581，第 1200部分)

    • 环境温度（运行）

      -40 °C ... 70 °C (电缆，活动式安装)

    • 环境温度（运行）

      -40 °C ... 70 °C (电缆，固定式安装)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 85 °C (RJ45连接器)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C (RJ45连接器)

  • 标准和规范
    • 标准/规格

      IEC 60603-7
