首页/其他/其他/其他/网络电缆
  • 网络电缆-NBC-M12MSD/22,1-93B/M12MSD AB1
  • 网络电缆-NBC-M12MSD/22,1-93B/M12MSD AB1
  • 网络电缆-NBC-M12MSD/22,1-93B/M12MSD AB1
  • 网络电缆-NBC-M12MSD/22,1-93B/M12MSD AB1
  • 网络电缆-NBC-M12MSD/22,1-93B/M12MSD AB1
  • 网络电缆-NBC-M12MSD/22,1-93B/M12MSD AB1

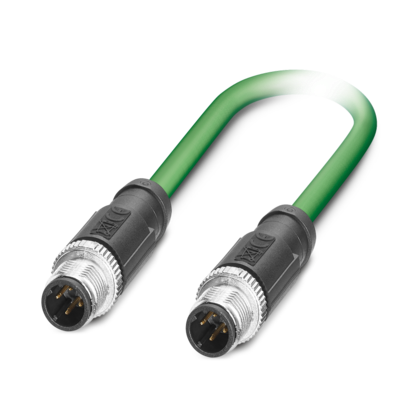

网络电缆

NBC-M12MSD/22,1-93B/M12MSD AB1

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1403996
无现货
起订量： 1
预计货期：  实际交期请联系客服

网络电缆，PROFINET CAT5 (100 Mbps)，EtherCAT® CAT5 (100 Mbps)，4-位置，PVC/PVC，绿色RAL 6018，屏蔽 (Advanced Shielding Technology)，电缆长度: 22.1 m，客户定制

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      该总线电缆符合PROFINET布线和互连技术规范，版本号2.00，订货号： 2.252，10.1章Cord Sets for Balanced Cabling

    • 概述

      其他可采用不同电缆类型和不同电缆长度的产品请见附件部分

  • 产品属性
    • 产品类型

      预安装数据电缆

    • 应用

      标准

    • 传感器类型

      PROFINET

    • 位数

      4

    • 出线口编号

      1

    • 屏蔽

      有

    • 编码

      D

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      3

  • 接口
    • 总线系统

      PROFINET

    • 信号类型/分类

      PROFINET CAT5 (IEC 11801)， 100 Mbps

    • 信号类型/分类

      EtherCAT® CAT5 (IEC 11801)， 100 Mbps

  • 信号处理
    • 状态显示

      无

    • 状态显示

      否

  • 电气特性
    • 额定电压 UN

      48 V AC

    • 额定电压 UN

      60 V DC

    • 额定电流IN

      4 A

    • 传输介质

      铜缆

    • 传输特征（类别）

      CAT5 (IEC 11801:2002)

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

  • 电缆/电线
    • 电缆长度

      22.1 m

    • PROFINET PVC绞线CAT5 [93B]

    • UL AWM

      21695 (80 °C / 600 V)

    • 位数

      4

    • 屏蔽

      有

    • 光缆类型

      PROFINET PVC绞线CAT5 [93B]

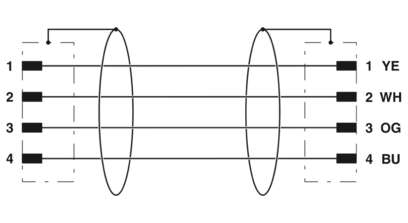

    • 导线结构

      1x4xAWG22/7，SF/TQ

    • AWG，信号线

      22

    • 导线横截面

      4x 0.34 mm²

    • 线径，包括绝缘层

      1.5 mm ±0.1 mm

    • 电缆外径

      6.50 mm ±0.2 mm

    • 外护套，材料

      PVC

    • 外护套，颜色

      绿色RAL 6018

    • 导线材料

      镀锡铜绞线

    • 导线绝缘材料

      PE

    • 单线，颜色

      白色，黄色，蓝色，橙色

    • 总绞线

      星绞四线组

    • 光缆屏蔽盖板

      85 %

    • 绝缘电阻

      ≥ 5 GΩ*km

    • 回路电阻

      ≤ 120.00 Ω/km

    • 波阻抗

      100 Ω ±5 Ω (100 MHz)

    • 额定电压，电缆

      ≤ 600 V

    • 线芯测试电压／线芯

      2000 V ((50 Hz/1 min))

    • 线芯测试电压／屏蔽

      2000.00 V ((50 Hz/1 min))

    • 最小弯曲半径，固定安装

      4 x D

    • 最小弯曲半径，活动安装

      8 x D

    • 阻燃

      UL 1581，章节1060；UL 2556，章节9.3 (FT1)

    • 阻燃

      UL 1685 (CSA FT 4)

    • 阻燃

      UL 1581，章节1100；UL 2556，章节9.1 (HFT/FT2)

    • 阻油性

      OIL RES I，符合UL 2256标准的要求

    • 其它防护功能

      防紫外线 (符合UL 1581，第 1200部分)

    • 环境温度（运行）

      -40 °C ... 80 °C (电缆，固定式安装)

    • 环境温度（运行）

      -10 °C ... 70 °C (电缆，活动式安装)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP65 (M12插头式连接器)

    • 保护等级

      IP67 (M12插头式连接器)

  • 标准和规范

    • M12

    • 标准标识

      M12 针式插头连接器

    • 标准/规格

      IEC 61076-2-101
