网络电缆

NBC-M12MSD/10,0-93B/R4AC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1407502
无现货
起订量： 1
预计货期：  实际交期请联系客服

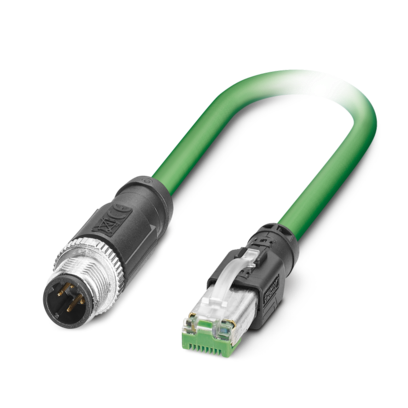

网络电缆，PROFINET CAT5 (100 Mbps)，EtherCAT® CAT5 (100 Mbps)，4-位置，PVC/PVC，绿色RAL 6018，屏蔽 (Advanced Shielding Technology)，插头 直头 M12，编码: D / IP67，与 插头 直头 RJ45 / IP20，电缆长度: 10 m

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      该总线电缆符合PROFINET布线和互连技术规范，版本号2.00，订货号： 2.252，10.1章Cord Sets for Balanced Cabling

    • 概述

      其他可采用不同电缆类型和不同电缆长度的产品请见附件部分

  • 产品属性
    • 产品类型

      预安装数据电缆

    • 应用

      标准

    • 传感器类型

      PROFINET

    • 位数

      4

    • 屏蔽

      有

  • 接口
    • 信号类型/分类

      PROFINET CAT5 (IEC 11801)， 100 Mbps

    • 信号类型/分类

      EtherCAT® CAT5 (IEC 11801)， 100 Mbps

  • 电气特性
    • 额定电压 UN

      48 V AC

    • 额定电压 UN

      60 V DC

    • 额定电流IN

      1 A

    • 传输介质

      铜缆

  • 连接器

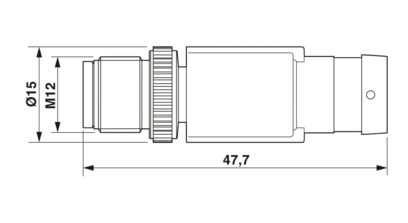

    • 连接1

    • 型号

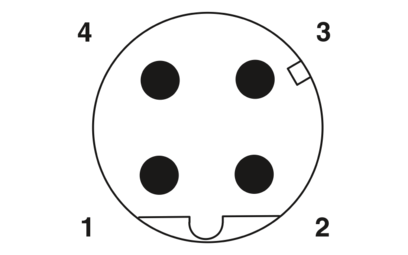

      M12 插头， 直头， 4-位置， 屏蔽 (Advanced Shielding Technology)， 防插错编码: D

    • 位数

      4

    • 屏蔽

      有

    • 屏蔽

      Advanced Shielding Technology

    • 信号类型/分类

      EtherCAT® CAT5 (IEC 11801)， 100 Mbps

    • 信号类型/分类

      PROFINET CAT5 (IEC 11801)

    • 插／拔周期

      ≥ 100

    • 绝缘电阻

      ≥ 100 MΩ

    • 过电压等级

      II

    • 污染等级

      3

    • 紧固扭矩

      0.4 Nm

    • 标识材料 触点

      CuSn

    • 标识材料 插针表面

      Ni/Au

    • 标识材料 插芯

      PA 6.6

    • 标识材料 螺钉连接

      压铸锌，镀镍

    • 标识材料 抓握部分

      TPU，阻燃性高，具自熄灭性质

    • 标识材料 密封件

      FKM

    • 阻燃等级，符合UL 94

      V0

    • 保护等级

      IP65

    • 保护等级

      IP67

    • 环境温度（运行）

      -25 °C ... 85 °C

    • 标准标识

      M12 针式插头连接器

    • 标准/规程

      IEC 61076-2-101

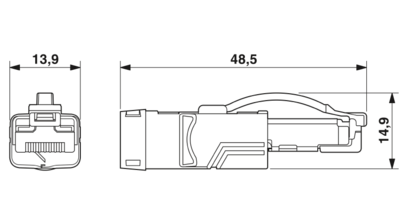

    • 连接2

    • 型号

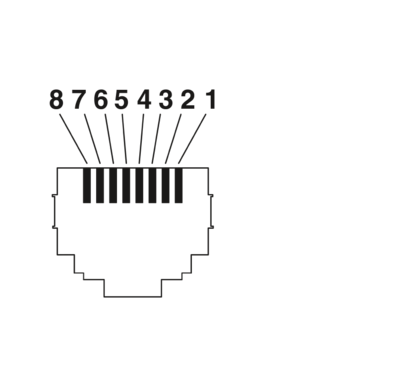

      RJ45， 直头

    • 信号类型/分类

      PROFINET CAT5 (IEC 11801)， 100 Mbps

    • 信号类型/分类

      EtherCAT® CAT5 (IEC 11801)

    • 插／拔周期

      ≥ 750

    • 绝缘电阻

      ≥ 100 MΩ

    • 过电压等级

      I

    • 污染等级

      2

    • 标识材料 触点

      CuSn

    • 标识材料 插针表面

      Ni/Au

    • 标识材料 插芯

      PA

    • 标识材料 壳体

      PA

    • 阻燃等级，符合UL 94

      V2

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 80 °C

  • 电缆/电线
    • 电缆长度

      10 m

    • PROFINET PVC绞线CAT5 [93B]

    • 电缆重量

      67 kg/km

    • UL AWM

      21694

    • 位数

      4

    • 屏蔽

      有

    • 光缆类型

      PROFINET PVC绞线CAT5 [93B]

    • 导线结构

      1x4xAWG22/7，SF/TQ

    • 信号运行时间

      5.3 ns/m

    • 信号速度

      0.66 c

    • 导线结构 信号线

      7x 0.25 mm

    • AWG，信号线

      22

    • 导线横截面

      4x 0.34 mm²

    • 线径，包括绝缘层

      1.55 mm

    • 电缆外径

      6.50 mm ±0.2 mm

    • 外护套，材料

      PVC

    • 外护套，颜色

      绿色RAL 6018

    • 导线材料

      镀锡铜绞线

    • 导线绝缘材料

      PE

    • 单线，颜色

      白色，黄色，蓝色，橙色

    • 厚度，外部护套

      大约 0.90 mm

    • 总绞线

      星绞四线组

    • 光缆屏蔽盖板

      85 %

    • 绝缘电阻

      ≥ 500 MΩ*km

    • 耦合电阻

      ≤ 20.00 mΩ/m (10 MHz)

    • 回路电阻

      ≤ 120.00 Ω/km

    • 波阻抗

      100 Ω ±15 Ω (100 MHz)

    • 额定电压，电缆

      600 V

    • 线芯测试电压／线芯

      2000 V (50 Hz，1 min)

    • 线芯测试电压／屏蔽

      2000.00 V (50 Hz，1 min)

    • 最小弯曲半径，固定安装

      3 x D

    • 最小弯曲半径，活动安装

      7 x D

    • 最小弯曲半径，固定式安装

      20 mm

    • 最小弯曲半径，移动式安装

      46 mm

    • 近端串扰衰减 (NEXT)

      80 dB (1 MHz)

    • 近端串扰衰减 (NEXT)

      76 dB (4 МHz)

    • 近端串扰衰减 (NEXT)

      70 dB (10 MHz)

    • 近端串扰衰减 (NEXT)

      65 dB (16 MHz)

    • 近端串扰衰减 (NEXT)

      63 dB (20 МHz)

    • 近端串扰衰减 (NEXT)

      60 dB (31.25 МHz)

    • 近端串扰衰减 (NEXT)

      55 dB (62.5 МHz)

    • 近端串扰衰减 (NEXT)

      50 dB (100 MHz)

    • 屏蔽衰减

      2.1 dB (1 MHz)

    • 屏蔽衰减

      4 dB (4 МHz)

    • 屏蔽衰减

      6.3 dB (10 MHz)

    • 屏蔽衰减

      8 dB (16 MHz)

    • 屏蔽衰减

      9 dB (20 МHz)

    • 屏蔽衰减

      11.4 dB (31.25 МHz)

    • 屏蔽衰减

      16.5 dB (62.5 МHz)

    • 屏蔽衰减

      21.3 dB (100 MHz)

    • 阻燃

      符合UL 1685（CSA FT 4）

    • 阻油性

      一定程度上可防油

    • 其它防护功能

      防紫外线 (符合UL 1581，第 1200部分)

    • 环境温度（运行）

      -40 °C ... 70 °C (电缆，固定式安装)

    • 环境温度（运行）

      -40 °C ... 70 °C (电缆，活动式安装)

    • 环境温度（安装）

      -20 °C ... 60 °C
