首页/连接/接线端子/直通式接线端子、多导线接线端子和多层接线端子/直通式接线端子

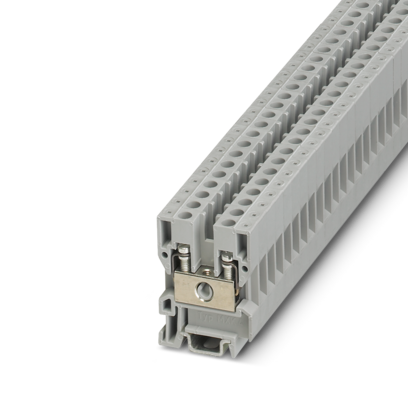

  • 直通式接线端子-MXK 4
  • 直通式接线端子-MXK 4

直通式接线端子

MXK 4

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 0561002
无现货
起订量： 50
预计货期：  实际交期请联系客服

直通式接线端子， 标称工作电压: 690 V， 额定电流: 32 A， 连接量: 2， 接线方式: 螺钉连接， 横截面: 0.2 mm² - 4 mm²， 安装方式: NS 15， 颜色: 灰色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      直通式接线端子

    • 连接量

      2

    • 行数

      1

    • 数据管理状态

    • 产品审核修订

      08

  • 电气特性
    • 额定条件下的最大功耗

      0 W

  • 连接数据
    • 每层的连接数量

      2

    • 螺纹

      M3

    • 紧固扭矩

      0.6 ... 0.8 Nm

    • 剥线长度

      8 mm

    • 塞规

      A3

    • 连接符合标准

      IEC 60947-7-1

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 横截面 AWG

      24 ... 12 (按IEC标准修订)

    • 柔性导线横截面

      0.2 mm² ... 4 mm²

    • 导线横截面，柔性[AWG]

      24 ... 12 (按IEC标准修订)

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.5 mm² ... 4 mm²

    • 标称电流

      32 A

    • 额定电压

      690 V

  • Ex数据

    • 额定参数 (ATEX/IECEx)

    • 标识

       II 2 G  Ex eb IIC Gb

    • 工作温度范围

      -60 °C ... 110 °C

    • Ex认证附件

      0561015 D-MXK 4

    • Ex认证附件

      1205053 SZS 0,6X3,5

    • Ex认证附件

      1421633 E/MK

    • Ex认证附件

      1421659 E/MK 1

    • Ex认证附件

      1401637 E/MBK

    • 桥接列表

      固定式桥接件 / FB 10- 6-EX / 0201281

    • 桥接数据

      29 A / 4 mm²

    • 防爆温度上升

      40 K (30.06 A / 4 mm²)

    • 标称工作电压

      440 V

    • 用于使用桥接件进行桥接

      440 V

    • 额定绝缘电压

      400 V

    • 输出

      (永久)

    • Ex等级 常规

    • 额定电流

      27 A

    • 最大负载电流

      27 A

    • 接触电阻

      0.25 mΩ

    • Ex 连接数据 概述

    • 扭矩范围

      0.6 Nm ... 0.8 Nm

    • 额定横截面

      4 mm²

    • 额定接线容量AWG

      12

    • 刚性接线容量

      0.2 mm² ... 4 mm²

    • 接线容量AWG

      24 ... 12

    • 柔性接线容量

      0.2 mm² ... 4 mm²

    • 接线容量AWG

      24 ... 12

    • 2根横截面相同的导线，刚性导线

      0.2 mm² ... 1.5 mm²

    • 2根横截面相同的导线，AWG刚性

      20 ... 14

    • 2根横截面相同的导线，柔性导线

      0.2 mm² ... 1.5 mm²

    • 2根横截面相同的导线，AWG柔性

      20 ... 14

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      28 mm

    • NS 35/7,5深度

      38 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

      130 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 量热释热NFPA 130 (ASTM E 1354)

      28 MJ/kg

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 电气测试

    • 电涌电压测试

    • 结果

      已通过测试

    • 温升测试

    • 温度上升要求测试

      温度上升 ≤ 45 K

    • 结果

      已通过测试

    • 短时耐受电流 4 mm²

      0.48 kA

    • 结果

      已通过测试

    • 工频耐受电压

    • 测试电压设定值

      1.89 kV

    • 结果

      已通过测试

  • 机械特性

    • 机械参数

    • 开口式侧板

      是

  • 机械测试

    • 机械强度

    • 结果

      已通过测试

    • 载体上的附件

    • DIN导轨/固定支点

      NS 15

    • 测试力设定值

      1 N

    • 结果

      已通过测试

  • 环境和真实条件

    • 针焰测试

    • 暴露时间

      30 s

    • 结果

      已通过测试

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2018-05

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      NS 15
