首页/供电、充电及保护/电涌保护/适用于信息技术的电涌保护器/3类电涌保护设备
  • 3类电涌保护设备-MNT-TAE D/WH
  • 3类电涌保护设备-MNT-TAE D/WH
  • 3类电涌保护设备-MNT-TAE D/WH
  • 3类电涌保护设备-MNT-TAE D/WH
  • 3类电涌保护设备-MNT-TAE D/WH

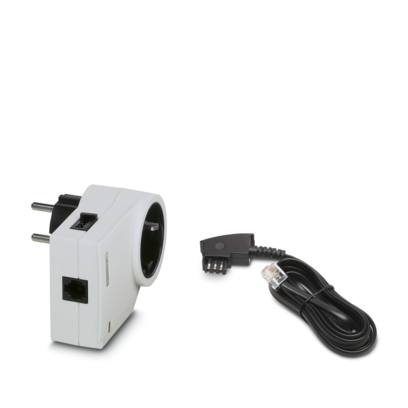

3类电涌保护设备

MNT-TAE D/WH

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2882394
无现货
起订量： 1
预计货期：  实际交期请联系客服

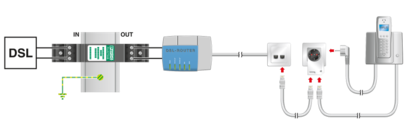

电涌保护插座，用于带模拟或数字电信接口的终端设备的电源和信号连接的保护（VDSL至50 Mbps，短路径 (< 300 m) 至80 Mbps）。包括线缆。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      设备保护

    • 产品系列

      MAINTRAB

    • IEC 类别

      C1

    • IEC 类别

      C2

    • IEC 类别

      C3

    • IEC 类别

      D1

    • IEC 电源系统

      TN

    • IEC 电源系统

      TT

    • 类型

      保护适配器

    • 位数

      2

    • 适用国别

      D

    • 电涌保护故障报警

      带可视状态指示窗口

    • 每模块的线对

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      2

    • IEC 类别

      III

    • IEC 类别

      T3

    • EN类型

      T3

    • 端口数目

      One

  • 连接数据
    • 连接方式

      RJ12-/TAE 6

    • 连接方式

      接地 针式/孔式

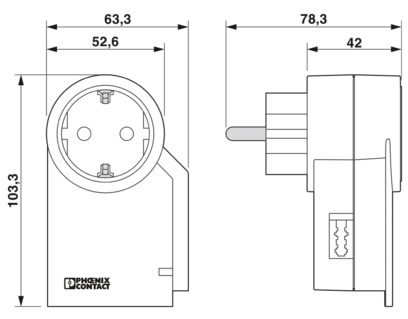

  • 尺寸
    • 宽度

      63 mm

    • 高度

      103 mm

    • 深度

      78 mm

  • 材料规格
    • 颜色

      白色 (RAL 9010)

    • 颜色

      黑色 (RAL 9005)

    • 阻燃等级，符合UL 94

      V-0

    • 材料的CTI值

      400

    • 材料的CTI值

      600

    • 绝缘材料

      PA 6

    • 外壳材料

      PA 6

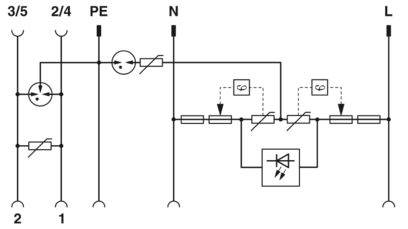

  • 保护电路

    • 电源

    • 动作方向

      L/N-PE & Signal Line-Earth Ground

    • 额定电压 UN

      230/400 V AC (TN/TT)

    • 额定频率fN

      50 Hz (60 Hz)

    • 最大持续工作电压UC (L-N)

      275 V AC

    • 最大持续工作电压UC (L-PE)

      360 V AC

    • 最大持续工作电压UC (N-PE)

      360 V AC

    • 额定负载电流IL

      16 A (30 °C)

    • 残流IPE

      ≤ 5 µA

    • 待机功耗 PC

      ≤ 1.00 VA

    • 基准测试电压UREF

      255 V AC

    • 组合电涌UOC

      6 kV

    • 电压保护水平Up

      ≤ 1.5 kV

    • UT下的TOV动作（L-N）

      460 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作（L-N）

      460 V AC (120 分钟 / 安全失效模式)

    • UT下的TOV动作（L-PE）

      460 V AC (5 秒 / 耐受模式)

    • UT下的TOV动作（L-PE）

      460 V AC (120 分钟 / 耐受模式)

    • UT下的TOV动作（L-PE）

      1455 V AC (200 毫秒 / 安全失效模式)

    • UT下的TOV动作（N-PE）

      1200 V AC (200 毫秒 / 安全失效模式)

    • 响应时间tA（L-N）

      ≤ 25 ns

    • 响应时间tA（L-PEN）

      ≤ 100 ns

    • 响应时间tA（N-PE）

      ≤ 100 ns

    • 需要的最大备用保险丝

      16 A (gG / B / C)

    • 额定短路电流ISCCR

      1.5 kA AC

    • 信息技术

    • 最大持续电压Uc

      200 V DC

    • 额定电流

      150 mA (25 °C)

    • UC时，有效工作电流IC

      ≤ 150 µA

    • 待机功耗 PC

      ≤ 1.00 VA

    • 残流IPE

      ≤ 2 µA

    • 绝缘电阻 Riso

      ≥ 1 MΩ

    • 绝缘电阻 Riso

      ≥ 1 GΩ

    • 标称放电电流In (8/20) µs（线芯-线芯）

      1 kA

    • 额定放电电流In（8/20）µs（线芯-地）

      2.5 kA

    • 总放电电流Itotal (8/20) µs

      10 kA

    • 最大放电电流Imax（8/20）µs

      2.5 kA

    • 额定功率脉冲电流lan（10/1000）µs（线芯-线芯）

      35 A

    • 额定功率脉冲电流lan（10/1000）µs（线芯-地）

      200 A

    • 输出电压限值1 kV/µs（线芯-线芯）波峰

      ≤ 360 V

    • 输出电压限值1 kV/µs（线芯-地）波峰

      ≤ 900 V

    • 输出电压限值1 kV/µs（线芯-线芯）静态

      ≤ 360 V

    • 残留电压 ln，（导线-导线）

      ≤ 500 V

    • 残留电压 ln，（导线-地）

      ≤ 30 V

    • 残压lan（10/1000）µs（导线-导线）

      ≤ 35 V

    • Ian（10/1000）µs下的残压（线-地）

      ≤ 35 V

    • 电压保护水平Up（线芯-线芯）

      ≤ 460 V (C2 - 1 kA)

    • 电压保护水平Up（线芯-线芯）

      ≤ 350 V (C3 - 25 A)

    • 电压保护水平Up（线-地）

      ≤ 900 V (C2 - 2 kA)

    • 电压保护水平Up（线-地）

      ≤ 900 V (C3 - 100 A)

    • 响应时间tA（线芯-线芯）

      ≤ 25 ns

    • 响应时间tA（线芯-地）

      ≤ 100 ns

    • 截止频率fg（3 dB），100 Ω对称系统

      典型值 4 MHz

    • 截止频率fg（3 dB），150 Ω 对称系统

      典型值 3 MHz

    • 截止频率fg（3 dB），600 Ω 对称系统

      典型值 700 kHz

    • 电容（线芯-线芯）

      典型值 1 nF

    • 电容（线芯-地）

      典型值 5 pF

    • 交变电流载流量（导线-导线）

      250 mA - 1 s

    • 交变电流载流量（线-地）

      10 A - 1 s

    • 脉冲复位时间（导线-导线）

      ≤ 15 ms

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (儿童保护)

    • 环境温度（运行）

      -25 °C ... 75 °C

    • 环境温度（存放/运输）

      -25 °C ... 75 °C

    • 海拔

      ≤ 2000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

  • 标准和规范
    • 标准/规格

      IEC 61643-11

    • 注意事项

      2011

    • 标准/规格

      EN 61643-11

    • 注意事项

      2019

    • 标准/规格

      EN 61643-21

    • 注意事项

      A2:2013

    • 标准/规格

      IEC 61643-21

    • 注意事项

      A2:2012

  • 安装
    • 安装类型

      可插入干线插座
