首页/切换、测量和监控/信号隔离变送器和测量变送器/适用于标准应用的信号隔离变送器和测量变送器/隔离放大器
  • 隔离放大器-MINI MCR-SL-U-U
  • 隔离放大器-MINI MCR-SL-U-U
  • 隔离放大器-MINI MCR-SL-U-U
  • 隔离放大器-MINI MCR-SL-U-U
  • 隔离放大器-MINI MCR-SL-U-U
  • 隔离放大器-MINI MCR-SL-U-U

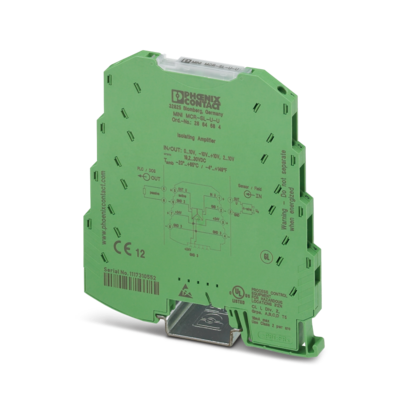

隔离放大器

MINI MCR-SL-U-U

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2864684
有现货
起订量： 1
预计货期：  实际交期请联系客服

MCR 3端隔离放大器，用于模拟量信号的电气隔离，螺钉接线，输入信号： 0 ... 10V/±10V，输出信号： 0 ... 10V/±10V

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 产品属性
    • 产品类型

      隔离放大器

    • 产品系列

      MINI Analog

    • 通道数目

      1

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      2

  • 电气特性
    • 电气隔离

      符合EN 61010的基础隔离

    • 输入和输出之间的电流隔离

      是

    • 截止频率（3dB）

      大约 100 Hz

    • 额定条件下的最大功耗

      224 mW

    • 保护电路

      瞬态保护

    • 信号传输行为

      In = Out

    • 阶跃响应（10-90%）

      大约 3.2 ms

    • 最大温度系数

      < 0.01 %/K

    • 温度系数，典型值

      < 0.002 %/K

    • 最大传输误差

      ≤ 0.1 % (终值的)

    • 电气隔离 输入/输出/电源

    • 额定绝缘电压

      50 V AC/DC

    • 测试电压

      1.5 kV AC (50 Hz, 60 s)

    • 电源

    • 额定供电电压

      24 V DC

    • 电源电压范围

      19.2 V DC ... 30 V DC (DIN导轨总线连接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接到符合EN60715标准的35 mm DIN导轨）上)

    • 最大电流耗量

      < 9 mA

    • 功耗

      < 200 mW (24 V DC)

  • 输入数据

    • 信号: 电压

    • 输入数目

      1

    • 可配置／可编程

      否

    • 电压输入信号

      0 V ... 10 V

    • 电压输入信号

      -10 V ... 10 V

    • 最大电压输入信号

      30 V

    • 输入电压的输入电阻

      大约 100 kΩ

  • 输出数据

    • 信号: 电压

    • 输出数目

      1

    • 可配置／可编程

      否

    • 电压输出信号

      0 V ... 10 V

    • 电压输出信号

      -10 V ... 10 V

    • 最大电压输出信号

      12.5 V

    • 短路电流

      大约 2 mA

    • 负载/输出负载电压输出

      ≥ 10 kΩ

    • 波动

      < 20 mVSS (10 kΩ时)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      12 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      26 ... 12

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      93.1 mm

    • 深度

      101.2 mm

  • 材料规格
    • 颜色

      绿色 (RAL 6021)

    • 外壳材料

      PBT

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 2

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 2

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 2

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -20 °C ... 65 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 2000 m

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • UL，美国 / 加拿大

    • 标识

      UL 508 Recognized

    • 标识

      Class I, Div. 2, Groups A, B, C, D T5

    • 造船业许可

    • 证书

      DNV GL TAA000020N

    • 造船业数据

    • Temperature

      B

    • Humidity

      B

    • 振动

      B

    • EMC

      A

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 抗干扰

      EN 61000-6-2

    • 注意事项

      受到干扰时，那有可能是最小的偏差。

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 备注

      必须采取安全措施以防止静电放电。

    • 高频电磁场

    • 品名

      电磁RF场

    • 标准/规程

      EN 61000-4-3

    • 测量范围最终值的典型偏差

      15 %

    • 快速瞬态（脉冲）

    • 品名

      快速瞬变（脉冲串）

    • 标准/规程

      EN 61000-4-4

    • 测量范围最终值的典型偏差

      15 %

    • 电涌电流负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电流负载（电涌）

    • 备注

      标准 B

    • 传导干扰

    • 品名

      传导干扰

    • 标准/规程

      EN 61000-4-6

    • 测量范围最终值的典型偏差

      15 %

  • 标准和规范
    • 电气隔离

      符合EN 61010的基础隔离

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      DIN导轨连接器可用于桥接电源电压。它可以卡接到35 mm EN 60715 DIN导轨上。

    • 安装位置

      任意
