首页/切换、测量和监控/信号隔离变送器和测量变送器/适用于标准应用的信号隔离变送器和测量变送器/热电阻测量变送器
  • 热电阻测量变送器-MINI MCR-RTD-UI-NC
  • 热电阻测量变送器-MINI MCR-RTD-UI-NC
  • 热电阻测量变送器-MINI MCR-RTD-UI-NC
  • 热电阻测量变送器-MINI MCR-RTD-UI-NC
  • 热电阻测量变送器-MINI MCR-RTD-UI-NC
  • 热电阻测量变送器-MINI MCR-RTD-UI-NC

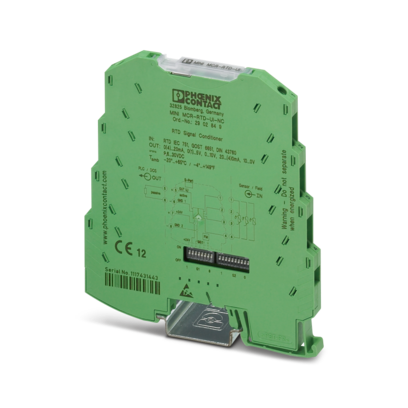

热电阻测量变送器

MINI MCR-RTD-UI-NC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2902849
无现货
起订量： 1
预计货期：  实际交期请联系客服

用于连接2、3和4线电阻温度计和电阻式传感器的可组态温度测量变送器。可通过DIP开关组态或用软件为扩展功能组态。螺钉连接，标准组态。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 产品属性
    • 产品类型

      温度测量变送器

    • 产品系列

      MINI Analog

    • 组态

      DIP开关

    • 组态

      软件

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      2

  • 电气特性
    • 电气隔离

      3端隔离

    • 保护电路

      瞬态保护

    • 阶跃响应（0-99%）

      200 ms (2 线)

    • 阶跃响应（0-99%）

      500 ms (3线)

    • 阶跃响应（0-99%）

      500 ms (4 线)

    • 最大温度系数

      0.01 %/K

    • 传输故障电阻式传感器信号

      2 Ω

    • 传输故障热敏电阻信号

      0.1 % * 350 K / 设定测量范围；0.1 % > 350 K（Pt/Ni）

    • 传输故障热敏电阻信号

      0.3 % * 200 K / 设定测量范围；0.3 % > 200 K（Cu）

    • 电气隔离 输入/输出/电源

    • 额定绝缘电压

      50 V AC/DC

    • 测试电压

      1.5 kV AC (50 Hz, 60 s)

    • 绝缘

      基础隔离符合IEC/EN 61010

    • 电源

    • 电源电压范围

      9.6 V DC ... 30 V DC (DIN导轨总线连接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接到符合EN60715标准的35 mm DIN导轨）上)

    • 典型电流耗量

      < 27 mA (24 V DC)

    • 功耗

      ≤ 700 mW (IOUT = 20 mA，9.6 V DC，负载500 Ω)

  • 输入数据

    • 信号

    • 输入数目

      1

    • 测量

    • 输入数目

      1

    • 可配置／可编程

      是

    • 可用的传感器类型（RTD）

      铂、镍、铜传感器

    • 温度测量范围

      -200 °C ... 850 °C (范围取决于传感器类型，可通过软件自由设置范围，也可通过DIP开关、以增量方式在-150°C至850°C范围内进行设置)

    • 温度测量范围

      最小 50 K

    • 传感器输入电流

      大约 200 µA

    • 允许的导线最大总电阻

      ≤ 25 Ω (每根电缆)

    • 线性电阻测量范围

      0 Ω ... 4000 Ω (最小测量范围：所选测量范围的10%)

    • 连接系统

      2，3，4线

  • 输出数据

    • 信号: 电流/电压

    • 输出数目

      1

    • 可配置／可编程

      是

    • 电压输出信号

      0 V ... 5 V

    • 电压输出信号

      1 V ... 5 V

    • 电压输出信号

      0 V ... 10 V

    • 电压输出信号

      10 V ... 0 V

    • 最大电压输出信号

      大约 12.3 V

    • 电流输出信号

      0 mA ... 20 mA

    • 电流输出信号

      4 mA ... 20 mA

    • 电流输出信号

      20 mA ... 0 mA

    • 电流输出信号

      20 mA ... 4 mA

    • 最大电流输出信号

      24.6 mA

    • 负载/输出负载电压输出

      10 kΩ

    • 负载/输出负载电流输出

      500 Ω (当20 mA时)

    • 波动

      < 20 mVSS

    • 波动

      < 20 mVSS (500 Ω时)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      12 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      26 ... 12

  • 接口

    • 数据: IFS接口

    • 连接方式

      S-PORT

  • 信号处理
    • 状态显示

      LED (红色)

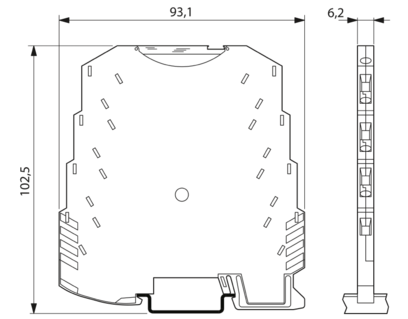

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      93.1 mm

    • 深度

      101.2 mm

  • 材料规格
    • 颜色

      绿色 (RAL 6021)

    • 外壳材料

      PBT

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 2

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 2

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 2

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -20 °C ... 65 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 2000 m

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • UKCA

    • 证书

      UKCA合规

    • UL，美国 / 加拿大

    • 标识

      UL 508 Listed

    • 标识

      Class I, Div. 2, Groups A, B, C, D T4

    • 标识

      Class I, Zone 2, Group IIC

    • 造船业许可

    • 证书

      DNV GL TAA00002R0

    • 造船业数据

    • Temperature

      B

    • Humidity

      B

    • 振动

      B

    • EMC

      B

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 抗干扰

      EN 61000-6-2

    • 注意事项

      受到干扰时，那有可能是最小的偏差。

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 备注

      必须采取安全措施以防止静电放电。

    • 高频电磁场

    • 品名

      电磁RF场

    • 标准/规程

      EN 61000-4-3

    • 测量范围最终值的典型偏差

      0.04 %

    • 快速瞬态（脉冲）

    • 品名

      快速瞬变（脉冲串）

    • 标准/规程

      EN 61000-4-4

    • 测量范围最终值的典型偏差

      0.1 %

    • 电涌电流负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 传导干扰

    • 品名

      传导干扰

    • 标准/规程

      EN 61000-4-6

    • 测量范围最终值的典型偏差

      0.02 %

  • 标准和规范
    • 电气隔离

      3端隔离

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      DIN导轨连接器可用于桥接电源电压。它可以卡接到35 mm EN 60715 DIN导轨上。

    • 安装位置

      任意
