首页/切换、测量和监控/信号隔离变送器和测量变送器/防爆型信号隔离变送器和测量变送器/电磁驱动器
  • 电磁驱动器-MINI MCR-EX-SD-16-50-LP
  • 电磁驱动器-MINI MCR-EX-SD-16-50-LP
  • 电磁驱动器-MINI MCR-EX-SD-16-50-LP
  • 电磁驱动器-MINI MCR-EX-SD-16-50-LP
  • 电磁驱动器-MINI MCR-EX-SD-16-50-LP
  • 电磁驱动器-MINI MCR-EX-SD-16-50-LP
  • 电磁驱动器-MINI MCR-EX-SD-16-50-LP
  • 电磁驱动器-MINI MCR-EX-SD-16-50-LP
  • 电磁驱动器-MINI MCR-EX-SD-16-50-LP

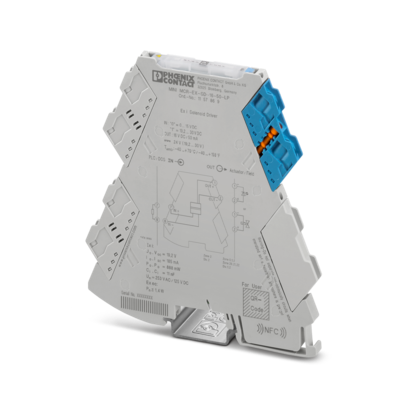

电磁驱动器

MINI MCR-EX-SD-16-50-LP

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1157869
无现货
起订量： 1
预计货期：  实际交期请联系客服

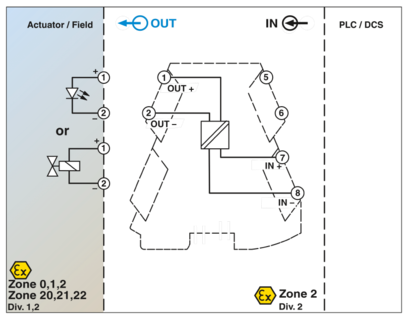

Ex i-用于控制潜在爆炸区本安电磁阀的电磁驱动器。 空载电压: 16 V DC， 电流限值: 50 mA， 标准组态， 回路供电， Safety Integrity Level (SIL, IEC 61508): 3， 螺钉连接

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      电磁驱动器

    • 产品系列

      MINI Analog Pro

  • 电气特性

    • 电气隔离

    • 过电压类别

      II (≤ 5000 m)

    • 污染等级

      2 (≤ 5000 m)

    • 电气隔离 输入/输出 IEC/EN 61010-1

    • 标准/规程

      IEC/EN 61010-1

    • 额定绝缘电压

      300 Vrms

    • 测试电压

      2.5 kV AC (50 Hz, 60 s)

    • 绝缘

      双重/加强绝缘

    • 电气隔离 输入/输出 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      265 Vrms

    • 电气隔离 输入/输出 IEC/EN 60079-7

    • 标准/规程

      IEC/EN 60079-7

    • 额定绝缘电压

      251 Vrms

    • 电源

    • 电源电压范围

      回路供电，无需外部电源

    • 功耗

      < 1.4 W

  • 输入数据

    • 信号: 电压

    • 输入数目

      1

    • 电压输入信号

      19.2 V DC ... 30 V DC (24 V DC，-20 % ... +25 %)

  • 输出数据

    • 信号: 电压

    • 输出数目

      1

    • 输出电压

      ≥ 10.7 V DC (50 mA)

    • 输出电阻

      ≥ 103 Ω (内部电阻Ri)

    • 电流限值

      > 50 mA

    • 响应时间

      < 50 ms

    • 无负载电压

      > 16 V DC

    • 防短路保护

      是

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      10 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 1.5 mm² (带冷压头)

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm² (不带冷压头)

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12 (柔性)

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

  • Ex数据
    • 防爆安装 (EPL)

      Gc

    • 防爆安装 (EPL)

      Div. 2

    • 本安电路 (EPL)

      Ga

    • 本安电路 (EPL)

      Da

    • 本安电路 (EPL)

      Ma

    • 本安电路 (EPL)

      Div. 1

    • 安全数据

    • 最大内部电感Li

      可忽略

    • 最大内部电容Ci

      11 nF

    • 最大输出电压Uo

      19.2 V

    • 最大输出电流Io

      185 mA

    • 最大输出功率Po

      888 mW

    • 最大安全电压Um

      253 V AC

    • 最大安全电压Um

      125 V DC

    • IIA (简单回路): 最大外部电感Lo / 最大外部电容Co

      7 mH / 6.1 µF

    • IIB/IIIC (简单回路): 最大外部电感Lo / 最大外部电容Co

      4 mH / 1.53 µF

    • IIC (简单回路): 最大外部电感Lo / 最大外部电容Co

      0.8 mH / 240 nF

    • I (简单回路): 最大外部电感Lo / 最大外部电容Co

      10 mH / 8.7 µF

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      109.81 mm

    • 深度

      119.2 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

    • 海拔高度范围 (IEC/EN 61010-1)

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -40 °C ... 63 °C

    • 额定绝缘电压

      300 Vrms (输入/输出)

    • 绝缘

      双重/加强绝缘

    • 海拔高度范围 (IEC/EN 61010-1)

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -40 °C ... 56 °C

    • 额定绝缘电压

      300 Vrms (输入/输出)

    • 绝缘

      双重/加强绝缘

    • 海拔高度范围 (IEC/EN 61010-1)

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -40 °C ... 49 °C

    • 额定绝缘电压

      150 Vrms (输入/输出)

    • 绝缘

      双重/加强绝缘

    • 海拔高度范围 (IEC/EN 60079-11)

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -40 °C ... 63 °C

    • 最大安全电压Um

      121 V AC

    • 最大安全电压Um

      110 V DC

    • 额定绝缘电压

      150 Vrms (输入/输出)

    • 海拔高度范围 (IEC/EN 60079-11)

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -40 °C ... 56 °C

    • 最大安全电压Um

      33 V AC/DC

    • 额定绝缘电压

      60 Vrms (输入/输出)

    • 海拔高度范围 (IEC/EN 60079-11)

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -40 °C ... 49 °C

    • 最大安全电压Um

      33 V AC/DC

    • 额定绝缘电压

      60 Vrms (输入/输出)

    • 海拔高度范围 (IEC/EN 60079-7)

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -40 °C ... 63 °C

    • 额定绝缘电压

      162 Vrms (输入/输出)

    • 海拔高度范围 (IEC/EN 60079-7)

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -40 °C ... 56 °C

    • 额定绝缘电压

      60 Vrms (输入/输出)

    • 海拔高度范围 (IEC/EN 60079-7)

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -40 °C ... 49 °C

    • 额定绝缘电压

      60 Vrms (输入/输出)

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II (1) G [Ex ia Ga] IIC

    • 标识

       II (1) D [Ex ia Da] IIIC

    • 标识

       II 3 (1) G Ex ec [ia Ga] IIC T4 Gc

    • 标识

       I (M1) [Ex ia Ma] I

    • 证书

      TÜV 21 ATEX 8651 X

    • IECEx

    • 标识

      [Ex ia Ga] IIC

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia Ga] IIC T4 Gc

    • 标识

      [Ex ia Ma] I

    • 证书

      IECEx TUR 21.0043 X

    • CCC / China-Ex

    • 标识

      [Ex ia Ga] IIC

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia Ga] IIC T4 Gc

    • 证书

      2023122310116238

    • UL，美国 / 加拿大

    • 标识

      UL 61010-2-201 Listed

    • 标识

      Class I, Div. 1, Groups A, B, C, D

    • 标识

      Class II, Div. 1, Groups E, F, G

    • 标识

      Class III, Div. 1

    • 标识

      Class I, Zone 0, 1, 2, Groups IIC, IIB, IIA

    • 标识

      Class I, Div. 2, Groups A, B, C, D T4

    • 标识

      Class I, Zone 2

    • 标识

      AEx ec [ia Ga] IIC T4 Gc; AEx ec [ia IIIC Da] IIC T4 Gc

    • 标识

      Ex ec [ia Ga] IIC T4 Gc X; Ex ec [ia IIIC Da] IIC T4 Gc X

    • 标识

      Class I, Zone 0, [AEx ia Ga] IIC, [Ex ia Ga] IIC X

    • 标识

      Class I, Zone 20, [AEx ia Da] IIIC, [Ex ia Da] IIIC X

    • 证书

      , C.D.-No 097285872

    • UL，美国 / 加拿大

    • 标识

      UL 61010-2-201 Listed

    • 证书

      , C.D.-No 097285872

    • 造船业许可

    • 证书

      DNV TAA00003FZ

    • Safety Integrity Level (SIL, IEC 61508)

    • 标识

      3

    • INMETRO

    • 标识

      [Ex ia Ma] I

    • 标识

      [Ex ia Ga] IIC

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia Ga] IIC T4 Gc

    • 证书

      DNV 23.0189 X

    • 造船业数据

    • Temperature

      B

    • Humidity

      B

    • 振动

      A

    • EMC

      A

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      根据以下标准和法规进行测试：EN 61326-1（针对工业用途）、NAMUR NE 21

    • 抗干扰

      IEC/EN 61000-6-2

    • 抗干扰

      IEC/EN 61326-3-2

    • 噪音排放

    • 标准/规范

      IEC/EN 61000-6-4

  • 标准和规范

    • GB Standard

    • 标准/规程

      GB/T 3836.1

    • 标准/规程

      GB/T 3836.3

    • 标准/规程

      GB/T 3836.4
