首页/切换、测量和监控/信号隔离变送器和测量变送器/防爆型信号隔离变送器和测量变送器/输出隔离放大器
  • 输出隔离放大器-MINI MCR-EX-IDS-I-I
  • 输出隔离放大器-MINI MCR-EX-IDS-I-I
  • 输出隔离放大器-MINI MCR-EX-IDS-I-I
  • 输出隔离放大器-MINI MCR-EX-IDS-I-I
  • 输出隔离放大器-MINI MCR-EX-IDS-I-I
  • 输出隔离放大器-MINI MCR-EX-IDS-I-I
  • 输出隔离放大器-MINI MCR-EX-IDS-I-I
  • 输出隔离放大器-MINI MCR-EX-IDS-I-I
  • 输出隔离放大器-MINI MCR-EX-IDS-I-I

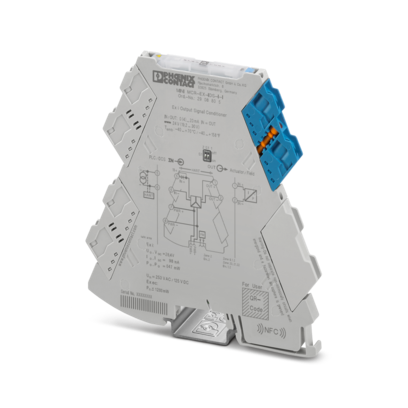

输出隔离放大器

MINI MCR-EX-IDS-I-I

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2908805
无现货
起订量： 1
预计货期：  实际交期请联系客服

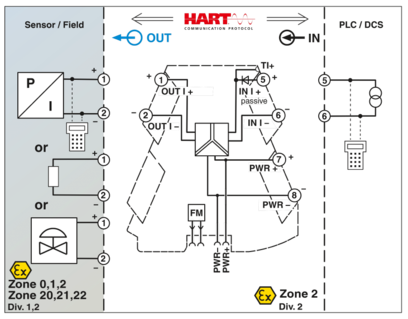

Ex i-输出信号隔离变送器，用于隔离0 mA / 4 mA ... 20 mA信号，并将其从控制器传输至潜在爆炸区的本安负载处。 HART透明， 空载电压: 27 V DC， 标准组态， Safety Integrity Level (SIL, IEC 61508): 3， 螺钉连接

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      输出隔离放大器

    • 产品系列

      MINI Analog Pro

    • 组态

      DIP开关

  • 系统属性

    • 功能

    • 组态

      DIP开关

  • 电气特性
    • 信号传输行为

      In = Out

    • 阶跃响应（10-90%）

      ≤ 10 ms

    • 最大温度系数

      ≤ 0.01 %/K

    • 最大传输误差

      0.1 %

    • 电气隔离

    • 过电压类别

      II (≤ 5000 m)

    • 污染等级

      2 (≤ 5000 m)

    • 电气隔离 输入/输出/电源 IEC/EN 61010-1

    • 标准/规程

      IEC/EN 61010-1

    • 额定绝缘电压

      300 Vrms

    • 测试电压

      2.5 kV AC (50 Hz, 60 s)

    • 绝缘

      双重/加强绝缘

    • 电气隔离 输出/输入，电源 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      253 Vrms

    • 电气隔离 输入/输出/电源 IEC/EN 60079-7

    • 标准/规程

      IEC/EN 60079-7

    • 额定绝缘电压

      251 Vrms

    • 电源

    • 额定供电电压

      24 V DC

    • 电源电压范围

      19.2 V DC ... 30 V DC

    • 功耗

      ≤ 1.2 W

  • 输入数据

    • 信号: 电流

    • 输入数目

      1

    • 电流输入信号

      0 mA ... 20 mA

    • 电流输入信号

      4 mA ... 20 mA (SIL)

    • 输入电流

      ≤ 30 mA

    • 电压降

      < 3.5 V DC (20 mA)

  • 输出数据

    • 信号: 电流

    • 输出说明

      本安

    • 输出数目

      1

    • 电流输出信号

      0 mA ... 20 mA

    • 电流输出信号

      4 mA ... 20 mA (SIL)

    • 负载/输出负载电流输出

      ≤ 700 Ω (20 mA)

    • 负载/输出负载电流输出

      ≤ 630 Ω (21 mA)

    • 输出波动

      20 mV (rms)

    • 无负载电压

      ≤ 27 V DC

    • 防短路保护

      是

    • 线路故障检测

      > 10 kΩ (换行符)

    • 线路故障检测

      < 50 Ω (短路)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      10 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 1.5 mm² (带冷压头)

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm² (不带冷压头)

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12 (柔性)

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

  • Ex数据
    • 防爆安装 (EPL)

      Gc

    • 防爆安装 (EPL)

      Div. 2

    • 本安电路 (EPL)

      Ga

    • 本安电路 (EPL)

      Da

    • 本安电路 (EPL)

      Ma

    • 本安电路 (EPL)

      Div. 1

    • 安全数据

    • 最大内部电感Li

      可忽略

    • 最大内部电容Ci

      6.1 nF

    • 最大输出电压Uo

      26.4 V

    • 最大输出电流Io

      98 mA

    • 最大输出功率Po

      647 mW

    • 最大安全电压Um

      253 V AC

    • 最大安全电压Um

      125 V DC

    • IIA/I (简单回路): 最大外部电感Lo / 最大外部电容Co

      10 mH / 2.48 µF

    • IIB/III (简单回路): 最大外部电感Lo / 最大外部电容Co

      4 mH / 730 nF

    • IIC (简单回路): 最大外部电感Lo / 最大外部电容Co

      2 mH / 89 nF

    • IIA/I (混合回路): 最大外部电感Lo / 最大外部电容Co

      10 mH / 493 nF， 1 mH / 553 nF， 500 µH / 653 nF， 200 µH / 833 nF， 100 µH / 993 nF

    • IIB/III (混合回路): 最大外部电感Lo / 最大外部电容Co

      4 mH / 303 nF， 1 mH / 383 nF， 500 µH / 463 nF， 200 µH / 613 nF， 100 µH / 733 nF

    • IIC (混合回路): 最大外部电感Lo / 最大外部电容Co

      1.4 mH / 42 nF， 1 mH / 49 nF， 500 µH / 66 nF， 200 µH / 89 nF

  • 接口

    • 数据通信（旁路）

    • 支持的协议

      HART透明

  • 信号处理
    • 状态显示

      绿色 LED (电源电压)

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      109.81 mm

    • 深度

      119.2 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 外壳材料

      PBT

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 70 °C (任何安装位置)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 % (25 °C 时，无冷凝)

    • 冲击力（运行）

      15g (DIN EN 60068-2-27)

    • 振动（操作）

      5g (DIN EN 60068-2-6)

    • 海拔高度范围 (IEC/EN 61010-1)

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -40 °C ... 63 °C

    • 额定绝缘电压

      300 Vrms (输入/输出/电源)

    • 绝缘

      双重/加强绝缘

    • 海拔高度范围 (IEC/EN 61010-1)

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -40 °C ... 56 °C

    • 额定绝缘电压

      300 Vrms (输入/输出/电源)

    • 绝缘

      双重/加强绝缘

    • 海拔高度范围 (IEC/EN 61010-1)

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -40 °C ... 49 °C

    • 额定绝缘电压

      150 Vrms (输入/输出/电源)

    • 绝缘

      双重/加强绝缘

    • 海拔高度范围 (IEC/EN 60079-11)

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -40 °C ... 63 °C

    • 最大安全电压Um

      121 V AC

    • 最大安全电压Um

      110 V DC

    • 额定绝缘电压

      150 Vrms (输出/输入，电源)

    • 海拔高度范围 (IEC/EN 60079-11)

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -40 °C ... 56 °C

    • 最大安全电压Um

      33 V AC/DC

    • 额定绝缘电压

      60 Vrms (输出/输入，电源)

    • 海拔高度范围 (IEC/EN 60079-11)

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -40 °C ... 49 °C

    • 最大安全电压Um

      33 V AC/DC

    • 额定绝缘电压

      60 Vrms (输出/输入，电源)

    • 海拔高度范围 (IEC/EN 60079-7)

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -40 °C ... 63 °C

    • 额定绝缘电压

      162 Vrms (输入/输出/电源)

    • 海拔高度范围 (IEC/EN 60079-7)

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -40 °C ... 56 °C

    • 额定绝缘电压

      60 Vrms (输入/输出/电源)

    • 海拔高度范围 (IEC/EN 60079-7)

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -40 °C ... 49 °C

    • 额定绝缘电压

      60 Vrms (输入/输出/电源)

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II (1) G [Ex ia Ga] IIC

    • 标识

       II (1) D [Ex ia Da] IIIC

    • 标识

       II 3 (1) G Ex ec [ia Ga] IIC T4 Gc

    • 标识

       I (M1) [Ex ia Ma] I

    • 证书

      BVS 23 ATEX 006 X

    • IECEx

    • 标识

      [Ex ia Ga] IIC

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia Ga] IIC T4 Gc

    • 标识

      [Ex ia Ma] I

    • 证书

      IECEx BVS 23.0003X

    • CCC / China-Ex

    • 标识

      [Ex ia Ga] IIC

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia Ga] IIC T4 Gc

    • 证书

      2023122310117250

    • UL，美国 / 加拿大

    • 标识

      UL 61010-2-201 Listed

    • 标识

      Class I, Div. 1, Groups A, B, C, D

    • 标识

      Class II, Div. 1, Groups E, F, G

    • 标识

      Class III, Div. 1

    • 标识

      Class I, Zone 0, 1, 2, Groups IIC, IIB, IIA

    • 标识

      Class I, Div. 2, Groups A, B, C, D T4

    • 标识

      Class I, Zone 2

    • 标识

      AEx ec [ia Ga] IIC T4 Gc; AEx ec [ia IIIC Da] IIC T4 Gc

    • 标识

      Ex ec [ia Ga] IIC T4 Gc X; Ex ec [ia IIIC Da] IIC T4 Gc X

    • 标识

      Class I, Zone 0, [AEx ia Ga] IIC, [Ex ia Ga] IIC X

    • 标识

      Class I, Zone 20, [AEx ia Da] IIIC, [Ex ia Da] IIIC X

    • 证书

      , C.D.-No 097285872

    • UL，美国 / 加拿大

    • 标识

      UL 61010-2-201 Listed

    • 证书

      , C.D.-No 097285872

    • 造船业许可

    • 证书

      DNV TAA00003FZ

    • Safety Integrity Level (SIL, IEC 61508)

    • 标识

      3

    • 注意

      单通道

    • INMETRO

    • 标识

      [Ex ia Ma] I

    • 标识

      [Ex ia Ga] IIC

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia Ga] IIC T4 Gc

    • 证书

      DNV 23.0186 X

    • 造船业数据

    • Temperature

      B

    • Humidity

      B

    • 振动

      A

    • EMC

      A

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      根据以下标准和法规进行测试：EN 61326-1（针对工业用途）、NAMUR NE 21

    • 低压指令

      符合低电压指令

    • 抗干扰

      EN 61000-6-2

    • 抗干扰

      EN 61326-3-2

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任意
