首页/切换、测量和监控/信号隔离变送器和测量变送器/适用于标准应用的信号隔离变送器和测量变送器/隔离放大器
  • 隔离放大器-MINI MCR-2-U-UI
  • 隔离放大器-MINI MCR-2-U-UI
  • 隔离放大器-MINI MCR-2-U-UI
  • 隔离放大器-MINI MCR-2-U-UI
  • 隔离放大器-MINI MCR-2-U-UI
  • 隔离放大器-MINI MCR-2-U-UI
  • 隔离放大器-MINI MCR-2-U-UI
  • 隔离放大器-MINI MCR-2-U-UI
  • 隔离放大器-MINI MCR-2-U-UI

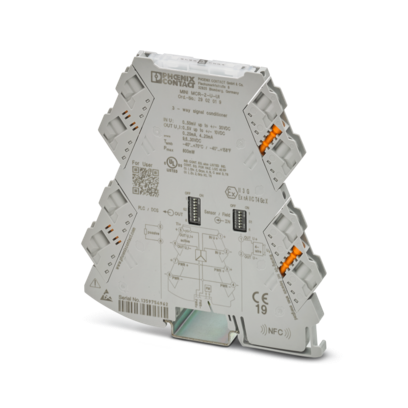

隔离放大器

MINI MCR-2-U-UI

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 2902019
无现货
起订量： 1
预计货期：  实际交期请联系客服

3端隔离放大器，带可组态输入/输出，用于mV和V级模拟信号的电隔离和转换，单极性以及双极性。螺钉连接技术，标准组态。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 产品属性
    • 产品类型

      隔离放大器

    • 产品系列

      MINI Analog Pro

    • 通道数目

      1

    • 型号

      隔离放大器

    • 组态

      DIP开关

    • 绝缘特性: GB Standard

    • 过电压类别

      II

    • 污染等级

      2

  • 电气特性
    • 电气隔离

      3端隔离

    • 输入和输出之间的电流隔离

      是

    • 截止频率（3dB）

      30 Hz (通过DIP开关)

    • 截止频率（3dB）

      5 kHz (通过DIP开关)

    • 保护电路

      瞬态保护

    • 阶跃响应（10-90%）

      < 8.5 ms (带30 Hz过滤器)

    • 最大温度系数

      0.01 %/K

    • 最大传输误差

      ≤ 0.1 % (终值的)

    • 电气隔离 输入/输出/电源

    • 额定绝缘电压

      300 Vrms

    • 测试电压

      3 kV AC (50 Hz, 60 s)

    • 绝缘

      强化绝缘符合IEC/EN 61010-1

    • 电源

    • 额定供电电压

      24 V DC

    • 电源电压范围

      9.6 V DC ... 30 V DC (DIN导轨总线连接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接到符合EN60715标准的35 mm DIN导轨）上)

    • 典型电流耗量

      25 mA (24V DC有负载情况下的电流输出)

    • 典型电流耗量

      54 mA (电流输出，12 V DC包括负载)

    • 功耗

      ≤ 800 mW (IOUT = 20 mA，9.6 V DC，600 Ω负载)

  • 输入数据

    • 信号: 电压

    • 输入数目

      1

    • 可配置／可编程

      是

    • 输入信号

      电压

    • 电压输入信号

      -50 mV ... 50 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 50 mV (通过DIP开关)

    • 电压输入信号

      -60 mV ... 60 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 60 mV (通过DIP开关)

    • 电压输入信号

      -75 mV ... 75 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 75 mV (通过DIP开关)

    • 电压输入信号

      -80 mV ... 80 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 80 mV (通过DIP开关)

    • 电压输入信号

      -100 mV ... 100 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 100 mV (通过DIP开关)

    • 电压输入信号

      -120 mV ... 120 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 120 mV (通过DIP开关)

    • 电压输入信号

      -150 mV ... 150 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 150 mV (通过DIP开关)

    • 电压输入信号

      -200 mV ... 200 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 200 mV (通过DIP开关)

    • 电压输入信号

      -240 mV ... 240 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 240 mV (通过DIP开关)

    • 电压输入信号

      -300 mV ... 300 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 300 mV (通过DIP开关)

    • 电压输入信号

      -500 mV ... 500 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 500 mV (通过DIP开关)

    • 电压输入信号

      -600 mV ... 600 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 600 mV (通过DIP开关)

    • 电压输入信号

      -750 mV ... 750 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 750 mV (通过DIP开关)

    • 电压输入信号

      -800 mV ... 800 mV (通过DIP开关)

    • 电压输入信号

      0 mV ... 800 mV (通过DIP开关)

    • 电压输入信号

      -1 V ... 1 V (通过DIP开关)

    • 电压输入信号

      0 V ... 1 V (通过DIP开关)

    • 电压输入信号

      -1.2 V ... 1.2 V (通过DIP开关)

    • 电压输入信号

      0 V ... 1.2 V (通过DIP开关)

    • 电压输入信号

      -1.5 V ... 1.5 V (通过DIP开关)

    • 电压输入信号

      0 V ... 1.5 V (通过DIP开关)

    • 电压输入信号

      -2 V ... 2 V (通过DIP开关)

    • 电压输入信号

      0 V ... 2 V (通过DIP开关)

    • 电压输入信号

      -2.4 V ... 2.4 V (通过DIP开关)

    • 电压输入信号

      0 V ... 2.4 V (通过DIP开关)

    • 电压输入信号

      -3 V ... 3 V (通过DIP开关)

    • 电压输入信号

      0 V ... 3 V (通过DIP开关)

    • 电压输入信号

      -5 V ... 5 V (通过DIP开关)

    • 电压输入信号

      0 V ... 5 V (通过DIP开关)

    • 电压输入信号

      -6 V ... 6 V (通过DIP开关)

    • 电压输入信号

      0 V ... 6 V (通过DIP开关)

    • 电压输入信号

      -7.5 V ... 7.5 V (通过DIP开关)

    • 电压输入信号

      0 V ... 7.5 V (通过DIP开关)

    • 电压输入信号

      -8 V ... 8 V (通过DIP开关)

    • 电压输入信号

      0 V ... 8 V (通过DIP开关)

    • 电压输入信号

      -10 V ... 10 V (通过DIP开关)

    • 电压输入信号

      0 V ... 10 V (通过DIP开关)

    • 电压输入信号

      -12 V ... 12 V (通过DIP开关)

    • 电压输入信号

      0 V ... 12 V (通过DIP开关)

    • 电压输入信号

      -15 V ... 15 V (通过DIP开关)

    • 电压输入信号

      0 V ... 15 V (通过DIP开关)

    • 电压输入信号

      -20 V ... 20 V (通过DIP开关)

    • 电压输入信号

      0 V ... 20 V (通过DIP开关)

    • 电压输入信号

      -24 V ... 24 V (通过DIP开关)

    • 电压输入信号

      0 V ... 24 V (通过DIP开关)

    • 电压输入信号

      -30 V ... 30 V (通过DIP开关)

    • 电压输入信号

      0 V ... 30 V (通过DIP开关)

    • 最大电压输入信号

      33 V

    • 输入电压的输入电阻

      > 10 kΩ

  • 输出数据

    • 信号: 电流/电压

    • 输出数目

      1

    • 可配置／可编程

      是

    • 电压输出信号

      0 V ... 5 V (通过DIP开关)

    • 电压输出信号

      1 V ... 5 V (通过DIP开关)

    • 电压输出信号

      -5 V ... 5 V (通过DIP开关)

    • 电压输出信号

      0 V ... 10 V (通过DIP开关)

    • 电压输出信号

      2 V ... 10 V (通过DIP开关)

    • 电压输出信号

      -10 V ... 10 V (通过DIP开关)

    • 无负载电压

      < 17 V

    • 电流输出信号

      0 mA ... 20 mA (通过DIP开关)

    • 电流输出信号

      4 mA ... 20 mA (通过DIP开关)

    • 最大电流输出信号

      22 mA

    • 短路电流

      < 32 mA

    • 负载/输出负载电压输出

      ≥ 10 kΩ

    • 负载/输出负载电流输出

      ≤ 600 Ω (当20 mA时)

    • 波动

      < 20 mVSS (在600 Ω时)

    • 波动

      < 20 mVSS (在600 Ω时)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      10 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 1.5 mm² (带冷压头)

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm² (不带冷压头)

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12 (柔性)

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

  • Ex数据
    • 防爆安装 (EPL)

      Gc

    • 防爆安装 (EPL)

      Div. 2

  • 信号处理
    • 状态显示

      绿色 LED (电源电压)

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      109.81 mm

    • 深度

      119.2 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 外壳材料

      PBT

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 2

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 2

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 2

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (未经过UL认证)

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 2000 m

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II 3 G Ex ec ic IIC T4 Gc

    • 证书

      BVS 19 ATEX E 047 X

    • IECEx

    • 标识

      Ex ec ic IIC T4 Gc

    • 证书

      IECEx BVS 19.0041X

    • CCC / China-Ex

    • 标识

      Ex ec ic IIC T4 Gc

    • UL，美国 / 加拿大

    • 标识

      UL 508 Listed

    • 标识

      Class I, Div. 2, Groups A, B, C, D T6

    • 标识

      Class I, Zone 2, Group IIC T6

    • 造船业许可

    • 证书

      DNV GL TAA00002UA

    • EAC Ex

    • 标识

       2Ex ec ic IIC T4 Gc

    • 证书

      BY/112 02.01 TP012 103.01 00079

    • 造船业数据

    • Temperature

      B

    • Humidity

      B

    • 振动

      A

    • EMC

      A

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 抗干扰

      EN 61000-6-2

    • 注意事项

      受到干扰时，那有可能是最小的偏差。

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 备注

      必须采取安全措施以防止静电放电。

    • 高频电磁场

    • 品名

      电磁RF场

    • 标准/规程

      EN 61000-4-3

    • 快速瞬态（脉冲）

    • 品名

      快速瞬变（脉冲串）

    • 标准/规程

      EN 61000-4-4

    • 电涌电流负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 传导干扰

    • 品名

      传导干扰

    • 标准/规程

      EN 61000-4-6

  • 标准和规范
    • 电气隔离

      3端隔离

    • GB Standard

    • 标准/规程

      GB/T 3836.1

    • 标准/规程

      GB/T 3836.3

    • 标准/规程

      GB/T 3836.4

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      DIN导轨连接器可用于桥接电源电压。它可以卡接到35 mm EN 60715 DIN导轨上。

    • 安装位置

      任意
