首页/切换、测量和监控/信号隔离变送器和测量变送器/适用于标准应用的信号隔离变送器和测量变送器/无源隔离器
  • 无源隔离器-MINI MCR-2-I-I-ILP
  • 无源隔离器-MINI MCR-2-I-I-ILP
  • 无源隔离器-MINI MCR-2-I-I-ILP
  • 无源隔离器-MINI MCR-2-I-I-ILP
  • 无源隔离器-MINI MCR-2-I-I-ILP
  • 无源隔离器-MINI MCR-2-I-I-ILP
  • 无源隔离器-MINI MCR-2-I-I-ILP
  • 无源隔离器-MINI MCR-2-I-I-ILP
  • 无源隔离器-MINI MCR-2-I-I-ILP

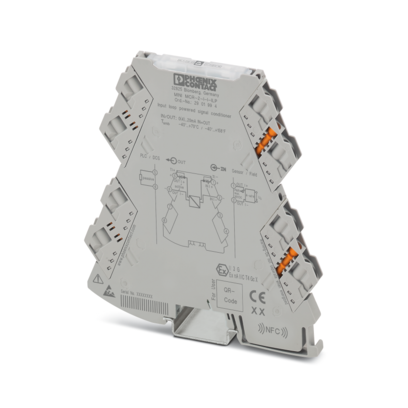

无源隔离器

MINI MCR-2-I-I-ILP

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2901994
无现货
起订量： 1
预计货期：  实际交期请联系客服

单通道输入回路供电2路隔离器，采用直插式连接技术，用于模拟信号的电流隔离。输入信号 = 输出信号：0(4) mA ... 20 mA。螺钉连接技术。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 产品属性
    • 产品类型

      隔离放大器

    • 产品系列

      MINI Analog Pro

    • 通道数目

      1

    • 型号

      隔离放大器

    • 绝缘特性: GB Standard

    • 过电压类别

      II

    • 污染等级

      2

  • 电气特性
    • 电气隔离

      2路隔离

    • 输入和输出之间的电流隔离

      是

    • 截止频率（3dB）

      100 Hz

    • 信号传输行为

      In = Out

    • 最大温度系数

      ≤ 0.002 %/K (测量值的 / 100 Ω 负载)

    • 最大传输误差

      ≤ 0.1 % (终值的)

    • 额外误差，取决于负载

      < 0.075 % (测量值的 / 100 Ω 负载)

    • 电气隔离 输入/输出

    • 额定绝缘电压

      300 Vrms

    • 测试电压

      3 kV AC (50 Hz, 60 s)

    • 绝缘

      强化绝缘符合IEC/EN 61010-1

    • 电源

    • 电源电压范围

      9.6 V DC ... 30 V DC (回路供电，无需外部电源)

    • 功耗

      600 mW

  • 输入数据

    • 信号: 电流

    • 输入数目

      1

    • 可配置／可编程

      否

    • 电流输入信号

      0 mA ... 20 mA

    • 电流输入信号

      4 mA ... 20 mA

    • 响应电流

      大约 200 µA

    • 输入电压限制

      30 V

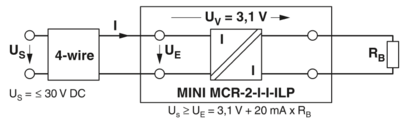

    • 电压损耗

      3.1 V (I = 20 mA)

  • 输出数据

    • 信号: 电流

    • 输出数目

      1

    • 可配置／可编程

      否

    • 电流输出信号

      0 mA ... 20 mA

    • 电流输出信号

      4 mA ... 20 mA

    • 负载/输出负载电流输出

      < 600 Ω (I=20mA输出信号)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      10 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 1.5 mm² (带冷压头)

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm² (不带冷压头)

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12 (柔性)

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

  • Ex数据
    • 防爆安装 (EPL)

      Gc

    • 防爆安装 (EPL)

      Div. 2

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      109.81 mm

    • 深度

      119.2 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 外壳材料

      PBT

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 2

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 2

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 2

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (未经过UL认证)

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      < 2000 m

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II 3 G Ex ec IIC T4 Gc

    • 证书

      BVS 19 ATEX E 079 X

    • IECEx

    • 标识

      Ex ec IIC T4 Gc

    • 证书

      IECEx BVS 19.0068X

    • CCC / China-Ex

    • 标识

      Ex ec IIC T4 Gc

    • UL，美国 / 加拿大

    • 标识

      UL 508 Listed

    • 标识

      Class I, Div. 2, Groups A, B, C, D T6

    • 标识

      Class I, Zone 2, Group IIC T6

    • EAC Ex

    • 标识

       2Ex ec IIC T4 Gc

    • 证书

      BY/112 02.01 TP012 103.01 00079

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 抗干扰

      EN 61000-6-2

    • 注意事项

      受到干扰时，那有可能是最小的偏差。

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

  • 标准和规范
    • 电气隔离

      2路隔离

    • GB Standard

    • 标准/规程

      GB/T 3836.1

    • 标准/规程

      GB/T 3836.3

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任意
