首页/切换、测量和监控/信号隔离变送器和测量变送器/适用于标准应用的信号隔离变送器和测量变送器/恒压电源
  • 恒压电源-MINI MCR-2-CVCS-PT
  • 恒压电源-MINI MCR-2-CVCS-PT
  • 恒压电源-MINI MCR-2-CVCS-PT
  • 恒压电源-MINI MCR-2-CVCS-PT
  • 恒压电源-MINI MCR-2-CVCS-PT
  • 恒压电源-MINI MCR-2-CVCS-PT
  • 恒压电源-MINI MCR-2-CVCS-PT
  • 恒压电源-MINI MCR-2-CVCS-PT

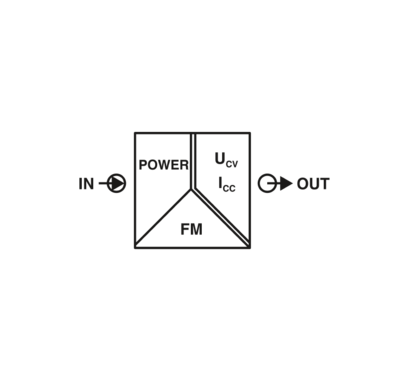

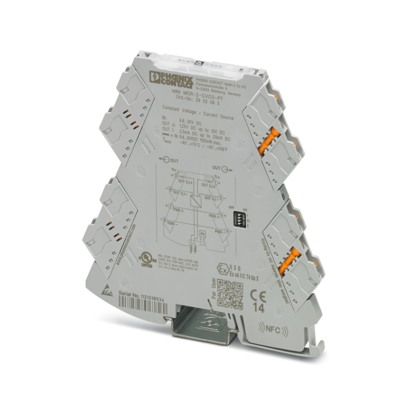

恒压电源

MINI MCR-2-CVCS-PT

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2902065
无现货
起订量： 1
预计货期：  实际交期请联系客服

恒定电压/电流源，采用插拔式连接技术，输入电压：9.6 V DC ... 30 V DC。可以设置输出电压：1.25 V DC ...10 V DC，或输出电流：2.5 mA ... 20 mA。可通过DIP开关组态。插拔式连接技术。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 产品属性
    • 产品类型

      恒压电源

    • 产品系列

      MINI Analog Pro

    • 组态

      DIP开关

    • 绝缘特性: GB Standard

    • 过电压类别

      II

    • 污染等级

      2

  • 系统属性

    • 功能

    • 组态

      DIP开关

  • 电气特性
    • 最大温度系数

      < 0.01 %/K

    • 最大传输误差

      ≤ 0.1 % (终值的)

    • 电气隔离 输入/输出/电源

    • 额定绝缘电压

      300 Vrms

    • 测试电压

      3 kV AC (50 Hz, 60 s)

    • 绝缘

      强化绝缘符合IEC/EN 61010-1

    • 电源

    • 电源电压范围

      9.6 V DC ... 30 V DC (DIN导轨总线连接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接到符合EN60715标准的35 mm DIN导轨）上)

    • 典型电流耗量

      < 42 mA (24 V DC)

    • 典型电流耗量

      < 85 mA (12 V DC)

    • 功耗

      < 1.1 W (9.6 V DC)

  • 输入数据

    • 信号: 电压

    • 电压输入信号

      9.6 V DC ... 30 V DC

    • 发送器供电电压

      10 V

  • 输出数据

    • 信号: 电压

    • 可配置／可编程

      是

    • 最大电压输出信号

      10 V DC

    • 最大电压输出信号

      8.75 V DC

    • 最大电压输出信号

      7.5 V DC

    • 最大电压输出信号

      6.25 V DC

    • 最大电压输出信号

      5 V DC

    • 最大电压输出信号

      3.75 V DC

    • 最大电压输出信号

      2.5 V DC

    • 最大电压输出信号

      1.25 V DC

    • 最大电流输出信号

      20 mA

    • 最大电流输出信号

      17.5 mA

    • 最大电流输出信号

      15 mA

    • 最大电流输出信号

      12.5 mA

    • 最大电流输出信号

      10 mA

    • 最大电流输出信号

      7.5 mA

    • 最大电流输出信号

      5 mA

    • 最大电流输出信号

      2.5 mA

    • 短路电流

      > 32 mA

    • 导线断开的输出电压

      13.5 V

    • 输出电流

      ≤ 30 mA

    • 负载/输出负载电流输出

      ≤ 600 Ω (20 mA)

    • 波动

      < 20 mVSS (在600 Ω时)

    • 纹波电流

      40 µAPP

  • 连接数据
    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm² (带冷压头)

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm² (不带冷压头)

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12 (柔性)

  • Ex数据
    • 防爆安装 (EPL)

      Gc

    • 防爆安装 (EPL)

      Div. 2

  • 信号处理
    • 状态显示

      绿色 LED (电源电压)

  • 尺寸
    • 宽度

      6.2 mm

    • 高度

      109.81 mm

    • 深度

      119.2 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 外壳材料

      PBT

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 2

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 2

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 2

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (未经过UL认证)

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • ATEX

    • 标识

       II 3 G Ex ec IIC T4 Gc

    • 证书

      BVS 20 ATEX E 014X

    • IECEx

    • 标识

      Ex ec IIC T4 Gc

    • 证书

      IECEx BVS 20.0010X

    • CCC / China-Ex

    • 标识

      Ex ec IIC T4 Gc

    • UL，美国 / 加拿大

    • 标识

      UL 508 Listed

    • 标识

      Class I, Div. 2, Groups A, B, C, D T6

    • 标识

      Class I, Zone 2, Group IIC T6

    • 造船业许可

    • 证书

      DNV GL TAA000021E Rev. 1

    • 造船业数据

    • Temperature

      B

    • Humidity

      B

    • 振动

      A

    • EMC

      A

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 抗干扰

      EN 61000-6-2

    • 注意事项

      受到干扰时，那有可能是最小的偏差。

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

  • 标准和规范

    • GB Standard

    • 标准/规程

      GB/T 3836.1

    • 标准/规程

      GB/T 3836.3

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      DIN导轨连接器可用于桥接电源电压。它可以卡接到35 mm EN 60715 DIN导轨上。

    • 安装位置

      任意
