首页/连接/电子模块壳体/DIN导轨壳体/中间元件
  • 中间元件-ME 45 UTM GN
  • 中间元件-ME 45 UTM GN

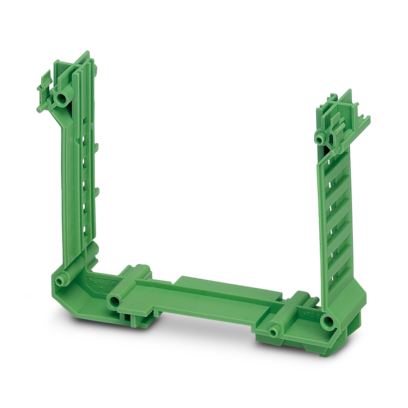

中间元件

ME 45 UTM GN

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2853404
无现货
起订量： 10
预计货期：  实际交期请联系客服

DIN导轨壳体， 中间元件，用于外壳容量的模块化扩展，高型设计， 带通风栅， 宽度: 22.6 mm， 高度: 99 mm， 深度: 74 mm， 颜色: 绿色 (类似 RAL 6021)， 交叉连接: 不带总线连接器， 横向连接器的位置编号: 不相关

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 组装说明

      请参阅下载区内的应用说明。

    • 推荐

      总线连接器接触片的材料，电镀金（硬金）

  • 产品属性
    • 产品类型

      元件壳体中部

    • 外壳类型

      DIN导轨壳体

    • 壳体系列

      ME

    • 产品系列

      ME 45..

    • 位数

      999

    • 型号

      中间元件，用于外壳容量的模块化扩展，高型设计

    • 带通风口

      是

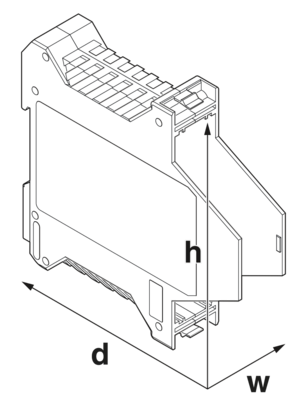

  • 尺寸
    • 宽度

      22.6 mm

    • 高度

      99 mm

    • 深度

      74 mm

    • 从DIN导轨顶部边缘起的深度

      68.5 mm

    • 从DIN导轨顶缘到上部支撑点的深度

      68.5 mm

    • PCB设计

    • PCB板厚度

      1.4 mm ... 1.8 mm

  • 材料规格
    • 颜色 (外壳)

      绿色 (RAL 6021)

    • 阻燃等级，符合UL 94

      V0

    • CTI符合IEC 60112

      600

    • 外壳材料

      PA

    • 表面特性

      未处理

  • 环境和真实条件

    • 功耗 单壳体 用于 20 °C

    • 环境温度

      20 °C

    • 降低因数

      1

    • 安装位置

      垂直

    • 功耗

      8.2 W

    • 功耗 单壳体 用于 30 °C

    • 环境温度

      30 °C

    • 降低因数

      0.91

    • 安装位置

      垂直

    • 功耗

      7.5 W

    • 功耗 单壳体 用于 40 °C

    • 环境温度

      40 °C

    • 降低因数

      0.81

    • 安装位置

      垂直

    • 功耗

      6.6 W

    • 功耗 单壳体 用于 50 °C

    • 环境温度

      50 °C

    • 降低因数

      0.7

    • 安装位置

      垂直

    • 功耗

      5.7 W

    • 功耗 单壳体 用于 60 °C

    • 环境温度

      60 °C

    • 降低因数

      0.57

    • 安装位置

      垂直

    • 功耗

      4.7 W

    • 功耗 单壳体 用于 70 °C

    • 环境温度

      70 °C

    • 降低因数

      0.49

    • 安装位置

      垂直

    • 功耗

      4 W

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 150 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.15 mm (10 Hz ... 58.1 Hz)

    • 加速度

      2g (58.1 Hz ... 150 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 灼热线测试

    • 规格

      IEC 60695-2-11:2014-02

    • 温度

      850 °C

    • 暴露时间

      30 s

    • 热稳定性/滚珠测试

    • 规格

      IEC 60695-10-2:2014-02

    • 温度

      125 °C

    • 测试持续时间

      1 h

    • 力

      20 N

    • 机械强度/滚桶

    • 规格

      DIN EN 60998-1 (VDE 0613-1):2005-03

    • 下降高度

      50 cm

    • 频率

      10

    • 冲击

    • 规格

      IEC 60068-2-27:2008-02

    • 脉冲波形

      半弦

    • 加速度

      15g

    • 电击时间

      11 毫秒

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 防护等级（IP代码）

    • 规格

      IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08

    • 环境条件

    • 要达到的最大IP编码

      IP20

    • 环境温度（运行）

      -40 °C ... 105 °C (根据功率损耗)

    • 环境温度（存放/运输）

      -40 °C ... 55 °C

    • 环境温度（组装）

      -5 °C ... 100 °C

    • 相对湿度（存放/运输）

      80 %

  • PCB数据
    • PCB支架数量

      2

    • PCB安装类型

      插芯（可选的印刷电路板止动件锁扣）

    • PCB厚度

      1.4 mm ... 1.8 mm

  • 安装
    • 安装类型

      DIN导轨安装

  • 包装规格
    • 包装类型

      纸箱包装

    • 外包装类型

      纸箱
