首页/切换、测量和监控/信号隔离变送器和测量变送器/防爆型信号隔离变送器和测量变送器/输出隔离放大器
  • 输出隔离放大器-MACX MCR-EX-IDS-I-I-SP
  • 输出隔离放大器-MACX MCR-EX-IDS-I-I-SP
  • 输出隔离放大器-MACX MCR-EX-IDS-I-I-SP
  • 输出隔离放大器-MACX MCR-EX-IDS-I-I-SP
  • 输出隔离放大器-MACX MCR-EX-IDS-I-I-SP
  • 输出隔离放大器-MACX MCR-EX-IDS-I-I-SP
  • 输出隔离放大器-MACX MCR-EX-IDS-I-I-SP
  • 输出隔离放大器-MACX MCR-EX-IDS-I-I-SP

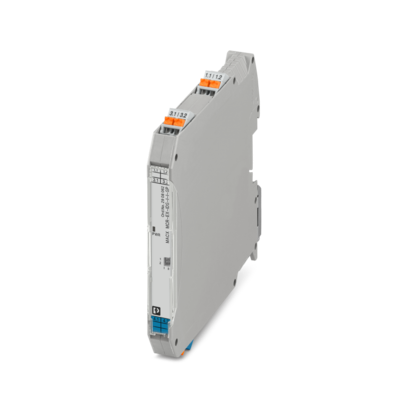

输出隔离放大器

MACX MCR-EX-IDS-I-I-SP

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2908062
无现货
起订量： 1
预计货期：  实际交期请联系客服

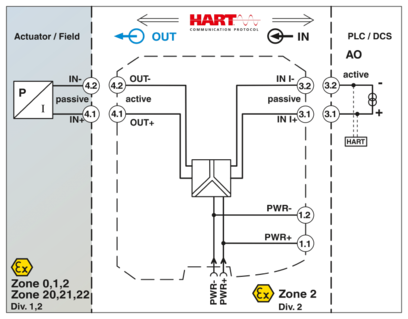

本安输出信号隔离变送器，HART透明。隔离并将0/4 mA … 20 mA本安信号传输到易爆区内的负载。3端电气隔离，线路故障检测（可通过DIP开关关闭），符合IEC 61508的SIL 2 (SC3)，直插式连接。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      输出隔离放大器

    • 产品系列

      MACX Analog

    • 通道数目

      1

    • 组态

      DIP开关

  • 系统属性

    • 功能

    • 组态

      DIP开关

  • 电气特性
    • 电气隔离

      3端隔离

    • 输入和输出之间的电流隔离

      是

    • 信号传输行为

      In = Out

    • 阶跃响应（10-90%）

      < 140 µs (适用于跳线4 mA ... 20 mA)

    • 最大温度系数

      0.01 %/K

    • 温度系数，典型值

      ≤ 0.005 %/K

    • 最大传输误差

      0.1 % (最终值20 mA)

    • 典型传输误差

      ≤ 0.05 % (最终值20 mA)

    • 电气隔离

    • 过电压类别

      II

    • 污染等级

      2

    • 电气隔离 输入/输出 IEC/EN 61010-1

    • 标准/规程

      IEC/EN 61010-1

    • 额定绝缘电压

      300 Vrms

    • 测试电压

      2.5 kV AC (50 Hz, 60 s)

    • 绝缘

      安全隔离

    • 电气隔离 输入/电源 IEC/EN 61010-1

    • 标准/规程

      IEC/EN 61010-1

    • 额定绝缘电压

      50 Vrms

    • 测试电压

      1.5 kV AC (50 Hz, 60 s)

    • 绝缘

      基础隔离

    • 电气隔离 输出/电源 IEC/EN 61010-1

    • 标准/规程

      IEC/EN 61010-1

    • 额定绝缘电压

      300 Vrms

    • 测试电压

      2.5 kV AC (50 Hz, 60 s)

    • 绝缘

      安全隔离

    • 电气隔离 输出/输入 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      375 VPP

    • 电气隔离 输出/电源 IEC/EN 60079-11

    • 标准/规程

      IEC/EN 60079-11

    • 额定绝缘电压

      375 VPP

    • 电源

    • 额定供电电压

      24 V DC -20 % ... +25 %

    • 电源电压范围

      19.2 V DC ... 30 V DC

    • 最大电流耗量

      < 45 mA (24 V DC / 20 mA)

    • 功耗

      < 0.8 W (24 V DC / 20 mA)

    • 功耗

      ≤ 1.1 W (24 V DC / 20 mA)

  • 输入数据

    • 信号: 电流

    • 输入信号

      电流

    • 电流输入信号

      0 mA ... 20 mA (功能（短路检测关闭）)

    • 电流输入信号

      0.2 mA ... 20 mA (功能（短路检测启动）)

    • 电流输入信号

      4 mA ... 20 mA (安全)

    • 电流输入信号

      0 mA ... 24 mA (欠压/过压信号范围)

    • 输入电流

      ≤ 30 mA

    • 输入阻抗

      > 1 MΩ (如果出现线路故障)

    • 线路故障检测

      > 0.2 mA (输入电流响应阈值)

    • 电压降

      < 2.4 V (当20 mA时)

  • 输出数据

    • 信号: 电流

    • 输出说明

      本安

    • 输出数目

      1

    • 电流输出信号

      0 mA ... 20 mA (功能（短路检测关闭）)

    • 电流输出信号

      0.2 mA ... 20 mA (功能（短路检测启动）)

    • 电流输出信号

      4 mA ... 20 mA (安全)

    • 电流输出信号

      0 mA ... 24 mA (欠压/过压信号范围)

    • 负载

      100 Ω ... 700 Ω (20 mA（短路检测接通）)

    • 负载

      100 Ω ... 650 Ω (20.5 mA（短路检测接通）)

    • 负载

      100 Ω ... 500 Ω (24 mA（短路检测接通）)

    • 负载

      0 Ω ... 700 Ω (20 mA（短路检测关闭）)

    • 负载

      0 Ω ... 650 Ω (20.5 mA（短路检测关闭）)

    • 负载

      0 Ω ... 500 Ω (24 mA（短路检测关闭）)

    • 输出波动

      < 20 mVrms

    • 无负载电压

      ≤ 27 V

    • 线路故障检测

      > 10 kΩ (换行符)

    • 线路故障检测

      < 50 Ω (短路)

  • 连接数据
    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.25 mm² ... 0.34 mm² (不带塑料套管的TWIN冷压头)

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.5 mm² ... 1.5 mm² (带塑料绝缘套管的TWIN套管)

    • 可连接导向横截面 AWG

      24 ... 14

    • 可连接导向横截面 AWG

      24 ... 22 (不带塑料套管的TWIN冷压头)

    • 可连接导向横截面 AWG

      20 ... 16 (带塑料绝缘套管的TWIN套管)

  • Ex数据
    • 防爆安装 (EPL)

      Gc

    • 防爆安装 (EPL)

      Div. 2

    • 本安电路 (EPL)

      Ga

    • 本安电路 (EPL)

      Da

    • 本安电路 (EPL)

      Ma

    • 本安电路 (EPL)

      Div. 1

    • 安全数据

    • 最大内部电感Li

      可忽略

    • 最大内部电容Ci

      可忽略

    • 最大输出电压Uo

      25.2 V

    • 最大输出电流Io

      93 mA

    • 最大输出功率Po

      586 mW

    • 最大安全电压Um

      253 V AC

    • 最大安全电压Um

      125 V DC

    • IIA (简单回路): 最大外部电感Lo / 最大外部电容Co

      10 mH / 2.9 µF

    • IIB (简单回路): 最大外部电感Lo / 最大外部电容Co

      4 mH / 817 nF

    • IIC (简单回路): 最大外部电感Lo / 最大外部电容Co

      2 mH / 104 nF

    • IIA (混合回路): 最大外部电感Lo / 最大外部电容Co

      10 mH / 587 nF， 1 mH / 627 nF， 500 µH / 717 nF， 200 µH / 907 nF， 100 µH / 1.1 µF

    • IIB (混合回路): 最大外部电感Lo / 最大外部电容Co

      4 mH / 367 nF， 1 mH / 427 nF， 500 µH / 507 nF， 200 µH / 657 nF， 100 µH / 817 nF

    • IIC (混合回路): 最大外部电感Lo / 最大外部电容Co

      2 mH / 46 nF， 1 mH / 60 nF， 500 µH / 77 nF， 200 µH / 104 nF

  • 接口

    • 数据通信（旁路）

    • HART功能

      是

    • 支持的协议

      HART透明

  • 信号处理
    • 状态显示

      绿色 LED (电源电压)

  • 尺寸
    • 宽度

      12.5 mm

    • 高度

      107.9 mm

    • 深度

      113.7 mm

    • 深度 NS 35/7,5

      114.5 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上)

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94 (壳体)

      V0 (外壳)

    • 外壳材料

      PA 6.6-FR

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 70 °C (任何安装位置)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

    • 海拔高度范围 (≤ 2000 m (Ex))

    • 描述

      防爆应用

    • 海拔

      ≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海拔>2000 m的情况，请见数据表。)

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 最大安全电压Um

      253 V AC

    • 最大安全电压Um

      125 V DC

    • 额定绝缘电压

      320 V (电源，输入/输出)

    • 海拔高度范围 (≤ 3000 m (Ex))

    • 描述

      防爆应用

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -40 °C ... 60 °C

    • 最大安全电压Um

      190 V AC

    • 最大安全电压Um

      110 V DC

    • 额定绝缘电压

      190 V (电源，输入/输出)

    • 海拔高度范围 (≤ 4000 m (Ex))

    • 描述

      防爆应用

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -40 °C ... 55 °C

    • 最大安全电压Um

      60 V AC

    • 最大安全电压Um

      60 V DC

    • 额定绝缘电压

      63 V (电源，输入/输出)

    • 海拔高度范围 (≤ 5000 m (Ex))

    • 描述

      防爆应用

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -40 °C ... 45 °C

    • 最大安全电压Um

      60 V AC

    • 最大安全电压Um

      60 V DC

    • 额定绝缘电压

      63 V (电源，输入/输出)

    • 海拔高度范围 (≤ 2000 m)

    • 描述

      非防爆应用(EN 61010-1)

    • 海拔

      ≤ 2000 m (技术数据适用于平均海拔≤2000 m的情况。对于平均海拔>2000 m的情况，请见数据表。)

    • 环境温度（运行）

      -40 °C ... 70 °C

    • 额定绝缘电压

      300 V (电源，输入/输出)

    • 海拔高度范围 (≤ 3000 m)

    • 描述

      非防爆应用(EN 61010-1)

    • 高度范围

      > 2000 m ... 3000 m

    • 环境温度（运行）

      -40 °C ... 60 °C

    • 额定绝缘电压

      150 V (电源，输入/输出)

    • 海拔高度范围 (≤ 4000 m)

    • 描述

      非防爆应用(EN 61010-1)

    • 高度范围

      > 3000 m ... 4000 m

    • 环境温度（运行）

      -40 °C ... 55 °C

    • 额定绝缘电压

      150 V (电源，输入/输出)

    • 海拔高度范围 (≤ 5000 m)

    • 描述

      非防爆应用(EN 61010-1)

    • 高度范围

      > 4000 m ... 5000 m

    • 环境温度（运行）

      -40 °C ... 45 °C

    • 额定绝缘电压

      150 V (电源，输入/输出)

  • 认证

    • CE

    • 证书

      CE合规

    • 注意

      和EN 61326

    • ATEX

    • 标识

       I (M1) [Ex ia Ma] I

    • 标识

       II (1) G [Ex ia Ga] IIC

    • 标识

       II (1) D [Ex ia Da] IIIC

    • 标识

       II 3(1) G Ex ec [ia Ga] IIC T4 Gc

    • 证书

      BVS 20 ATEX E 004 X

    • IECEx

    • 标识

      [Ex ia Ma] I

    • 标识

      [Ex ia Ga] IIC

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia Ga] IIC T4 Gc

    • 证书

      IECEx BVS 20.0003X

    • CCC / China-Ex

    • 标识

      [Ex ia Ga] IIC

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia Ga] IIC T4 Gc

    • 证书

      2021122316114080

    • UL，美国 / 加拿大

    • 标识

      UL 61010 Listed

    • 标识

      Class I Div 2; IS for Class I, II, III Div 1

    • 证书

      , C.D.-No 83104549

    • 造船业许可

    • 证书

      DNV GL TAA00000AG

    • Safety Integrity Level (SIL, IEC 61508)

    • 标识

      2

    • Systematic Capability

    • 标识

      3

    • INMETRO

    • 标识

      [Ex ia Ma] I

    • 标识

      [Ex ia Ga] IIC

    • 标识

      [Ex ia Da] IIIC

    • 标识

      Ex ec [ia Ga] IIC T4 Gc

    • 证书

      DNV 21.0092 X

    • 造船业数据

    • Temperature

      B

    • Humidity

      B

    • 振动

      A

    • EMC

      B

    • Enclosure

      Required protection according to the Rules shall be provided upon installation on board

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 抗干扰

      EN 61000-6-2

    • 注意事项

      受到干扰时，那有可能是最小的偏差。

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

  • 标准和规范
    • 电气隔离

      3端隔离

    • GB Standard

    • 标准/规程

      GB/T 3836.1

    • 标准/规程

      GB/T 3836.3

    • 标准/规程

      GB/T 3836.4

  • 安装
    • 安装类型

      DIN导轨安装
