首页/其他/其他/其他/两侧均为塑封插拔式连接器
  • 两侧均为塑封插拔式连接器-K-8E-M23M9/5,0-H00/M23F8-C5-S
  • 两侧均为塑封插拔式连接器-K-8E-M23M9/5,0-H00/M23F8-C5-S
  • 两侧均为塑封插拔式连接器-K-8E-M23M9/5,0-H00/M23F8-C5-S
  • 两侧均为塑封插拔式连接器-K-8E-M23M9/5,0-H00/M23F8-C5-S
  • 两侧均为塑封插拔式连接器-K-8E-M23M9/5,0-H00/M23F8-C5-S
  • 两侧均为塑封插拔式连接器-K-8E-M23M9/5,0-H00/M23F8-C5-S
  • 两侧均为塑封插拔式连接器-K-8E-M23M9/5,0-H00/M23F8-C5-S

两侧均为塑封插拔式连接器

K-8E-M23M9/5,0-H00/M23F8-C5-S

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1622245
无现货
起订量： 2
预计货期：  实际交期请联系客服

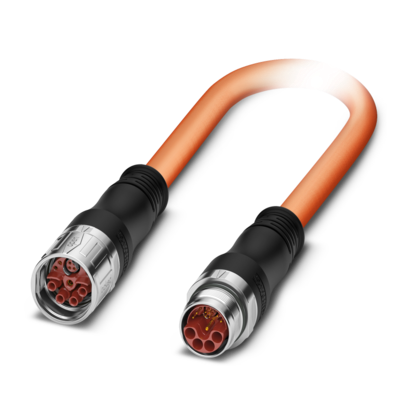

两侧均为塑封插拔式连接器，系列: KSH， M23-孔式插头， 直头，塑封，位数: 4+4+4+PE，锁紧类型: SPEEDCON， 与 M23-针式插头， 直头，塑封，位数: 4+4+4+PE，锁紧类型: SPEEDCON，电缆长度: 5 m，屏蔽: 有，外部护套颜色: 橙色 RAL 2003， 根据RoHS II指令（不含豁免条款6c，即铅含量<0.1%），本产品预计自2026年第二季度起实现无铅化；如需提前获得无铅替代品，可应要求提供

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 操作注意事项

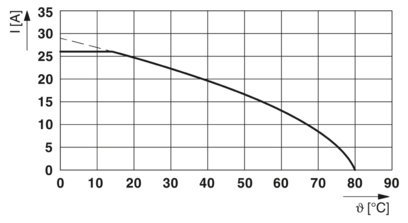

      注意衰减曲线。

    • 安全注意事项

    • 安全注意事项

      警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。

    • 安全注意事项

      • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。

    • 安全注意事项

      • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。

    • 安全注意事项

      • 产品适用于工厂、控制器和电气设备工程中的应用。

    • 安全注意事项

      • 在室外应用中操作连接器时，必须对其进行单独的保护，使其免受环境影响。

    • 安全注意事项

      • 不允许擅自修改或以不正确的方式打开组装好的产品。

    • 安全注意事项

      • 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。

    • 安全注意事项

      • 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。

    • 安全注意事项

      • 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地

    • 安全注意事项

      • 确保已正确连接保护接地或功能性接地。

    • 安全注意事项

      • VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况

    • 安全注意事项

      • 仅使用菲尼克斯电气建议的工具

    • 安全注意事项

      • 该产品必须遵守phoenixcontact.com/products下载页面上的在线安装说明/Design In文档。

    • 安全注意事项

      • 仅在完全插入连接器并互锁时才能操作此连接器。

    • 安全注意事项

      • 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。

    • 安全注意事项

      • 注意电缆的最小弯曲半径。铺设电缆时不得使其扭曲。

    • 安全注意事项

      • 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。

  • 产品属性
    • 产品类型

      信号和电源电缆

  • 连接器

    • 插拔式连接器规格

    • 外型

      直头，塑封

    • 外壳材料

      PUR

    • 螺纹类型

      M23

    • 锁紧方式

      SPEEDCON

    • 保护等级

      锁紧状态下具有IP67防护等级

    • 保护等级

      锁紧状态下具有IP68防护等级

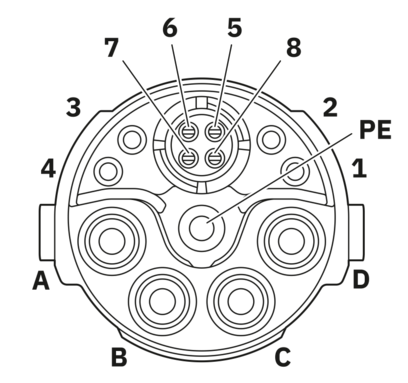

    • 位数

      4+4+4+PE

    • 旋转方向

      标准

    • 触点类型

      孔式插头

    • 插／拔周期

      100

    • 最大电流

      30 A

    • 电压

      630 V AC

    • 过电压等级

      III

    • 污染等级

      3

    • 额定浪涌电压

      6 kV

    • 电缆规格

    • 电缆型号

      HDSLC11Y-J

    • 传输速率

      CAT5

    • 传输速度

      100 Mbps (数据接口)

    • 屏蔽

      有

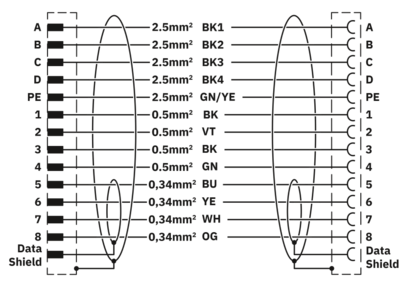

    • 电缆结构

      (5x 2.5 + 2x (2x 0.5) + (4x 0.34)C) C

    • 电缆外径

      15.50 mm ±0.5mm

    • 外护套，材料

      PUR

    • 导线绝缘材料

      TPE

    • 外护套，颜色

      橙色 RAL 2003

    • 单线，颜色

      黑色1，黑色2，黑色3，黑色4，黄绿相间 电源线 + PE

    • 单线，颜色

      棕色、紫色、黑色5、绿色 信号线

    • 单线，颜色

      蓝色、黄色、白色、橘色 数据线

    • 额定电压，电缆

      1000 V (300 V信号)

    • 测试电压

      4 kV (1.5 kV信号)

    • 额定电流

      26 A (电源，符合DIN VDE 0298-4表 11/5，15°C时)

    • 额定电流

      8 A (信号，符合DIN VDE 0298-4，表 11/5)

    • 额定电流

      3.6 A (数据，符合DIN VDE 0298-4，表 11/5)

    • 最小弯曲半径，固定式安装

      73 mm

    • 最小弯曲半径，移动式安装

      148 mm

    • 最大折弯次数

      1000000

    • 横向轨迹

      6 m

    • 加速度

      30 m/s²

    • 环境温度（工作） 用于固定安装

      -40 °C ... 80 °C (固定式安装)

    • 环境温度（工作） 用于灵活安装

      -20 °C ... 80 °C (活动式安装)

    • UL AWM形式

      20234 / 10492 (80°C/1000 V)

    • 特殊性质

      可用于拖链

    • 阻燃

      IEC 60332-1-2

    • 无卤素

      符合EN 50267-2-1

    • 阻油性

      EN 60811-2-1

    • 插头规格（第二页）

    • 外型

      直头，塑封

    • 外壳材料

      PUR

    • 螺纹类型

      M23

    • 锁紧方式

      SPEEDCON

    • 保护等级

      锁紧状态下具有IP67防护等级

    • 保护等级

      锁紧状态下具有IP68防护等级

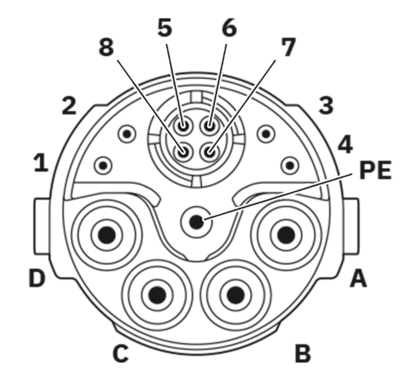

    • 位数

      4+4+4+PE

    • 旋转方向

      标准

    • 触点类型

      针式插头

    • 插／拔周期

      100

    • 最大电流

      30 A

    • 电压

      630 V AC

    • 过电压等级

      III

    • 污染等级

      3

    • 额定浪涌电压

      6 kV

  • 电气特性
    • 额定电流IN

      26 A

  • 电缆/电线
    • 电缆长度

      5 m
