首页/供电、充电及保护/电涌保护/测试和监控设备/脉冲测量设备
  • 脉冲测量设备-IPCH-4X-PCL-TCP-24DC-UT
  • 脉冲测量设备-IPCH-4X-PCL-TCP-24DC-UT
  • 脉冲测量设备-IPCH-4X-PCL-TCP-24DC-UT
  • 脉冲测量设备-IPCH-4X-PCL-TCP-24DC-UT
  • 脉冲测量设备-IPCH-4X-PCL-TCP-24DC-UT
  • 脉冲测量设备-IPCH-4X-PCL-TCP-24DC-UT
  • 脉冲测量设备-IPCH-4X-PCL-TCP-24DC-UT
  • 脉冲测量设备-IPCH-4X-PCL-TCP-24DC-UT

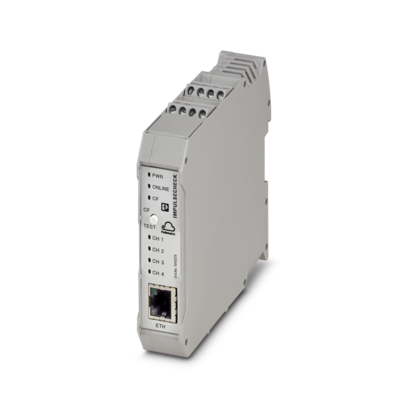

脉冲测量设备

IPCH-4X-PCL-TCP-24DC-UT

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1045379
无现货
起订量： 1
预计货期：  实际交期请联系客服

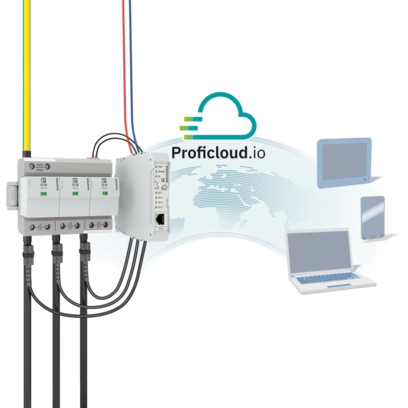

用于记录外部传感器电缆上的电涌电流和瞬态过电压的评估单元。通过以太网将测量数据传输到PROFICLOUD。在云中评估的数据可以通过Modbus/TCP或RESTful网页服务直接在设备上访问。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      该产品成功通过了范围为-35 °C … +85 °C的宽温测试。在宽温范围内使用时，请注意特定模块用户手册中的信息。

    • 注意事项

      ImpulseCheck模块设计为在控制柜中与电涌保护器 (SPD) 组合使用，电涌保护器用于导线和中性导线之间的交流或额定直流电压不超过600 V AC或600 V DC的电源系统中。这些最大额定电压值适用于安装高度不超过海拔2,000 m时过电压类别IV和污染等级2的环境。

    • 注意事项

      注意：因过载而导致的电气损坏。为24 V区域提供外部保护。为确保故障时能可靠脱扣，电源必须能够提供外部过电流保护装置的脱扣电流。

  • 产品属性
    • 产品类型

      评估单元

    • 产品系列

      IMPULSECHECK

    • 类型

      导轨安装模块，单片

    • 绝缘特性

    • 污染等级

      2

  • 系统属性

    • 物联网功能: PROFICLOUD

    • 物联网平台

      PROFICLOUD

    • 支持云计算

      是

    • 传输协议 / IP-端口

      MQTT / 8883

    • 传输协议 / IP-端口

      HTTPS / 443

    • 智能服务

      ImpulseAnalytics

  • 电气特性
    • 耗用电流

      ≤ 2 W

    • 评估单元

    • 标称工作电压

      24 V DC (-15 % ... +20 %，包括所有公差和纹波)

    • 工作电流

      ≤ 70 mA

    • 可检测的值（电流强度）

      100.00 A ... 40.00 kA

    • 最大测量周期

      1 s

    • 扫描速度

      500 kHz

    • 评估单元 以太网接口

    • 接口

      Ethernet

    • 号码

      1

    • 连接方式

      RJ45

    • 连接方法方面的注意事项

      可插拔

    • 传输速度

      10/100 MBit/s

    • 评估单元 功能

    • 基本功能

      采集传感器数据

    • 操作

      通过Proficloud应用和Web接口

  • 连接数据

    • 24 V电源

    • 连接方式

      螺钉连接端子

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 2.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      26 ... 14

    • 注意事项

      T型连接器为模块进行桥接供电。可以卡接到符合EN 60715标准的35 mmDIN导轨上。

    • 传感器

    • 连接方式

      螺钉连接端子

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 2.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 2.5 mm²

    • 刚性导线横截面

      0.14 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      26 ... 14

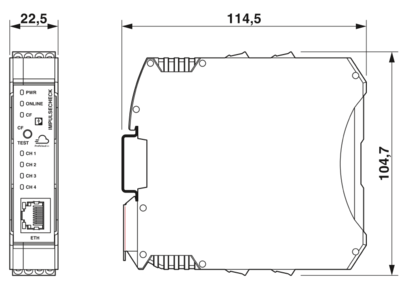

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      104.7 mm

    • 深度

      114.5 mm

    • 水平针距

      1.3 分区

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 外壳材料

      PA

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 60 °C (I最大 = 4 A)

    • 环境温度（运行）

      -35 °C ... 85 °C (I最大 = 2 A)

    • 环境温度（存放/运输）

      -35 °C ... 85 °C

    • 海拔

      ≤ 2000 m (amsl)

    • 允许湿度（运行）

      30 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      30 % ... 95 % (无冷凝)

    • 冲击力（运行）

      30g (11 ms周期，半正弦冲击脉冲，符合IEC 60068-2-27标准)

    • 振动（操作）

      5g (抗冲击测试符合EN 60068-2-6标准)

  • 认证

    • UL认证

    • 标识

      UL 61010-1:2012, 3rd Ed., Revised Nov. 21 2018

    • 标识

      CSA C22.2 No. 61010-1-12, 3rd Ed., Revised Nov. 21 2018

    • 标识

      IEC 61010-2-030:2017

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 符合EMC 指标

      抗干扰测试符合EN 61000-6-2/IEC 61000-6-2 静电放电(ESD) EN 61000-4-2/IEC 61000-4-2 标准B ，±6 kV触点放电，±8 kV空气放电

    • 符合EMC 指标

      抗干扰测试符合EN 61000-6-2/IEC 61000-6-2 电磁场 EN 61000-4-3/IEC 61000-4-3 标准A，场强： 10 V/m

    • 符合EMC 指标

      抗干扰测试符合EN 61000-6-2/IEC 61000-6-2 快速瞬态（脉冲） EN 61000-4-4/IEC 61000-4-4 标准A，2.2 kV

    • 符合EMC 指标

      抗干扰测试符合EN 61000-6-2/IEC 61000-6-2 瞬态过电压（浪涌） EN 61000-4-5/IEC 61000-4-5 标准B；直流电源线：±0.5 kV/±1 kV（对称/不对称）；现场总线电缆屏蔽：±1 kV

    • 符合EMC 指标

      抗干扰测试符合EN 61000-6-2/IEC 61000-6-2 馈电线感应干扰 EN 61000-4-6/IEC 61000-4-6 标准A，测试电压10 V

    • 符合EMC 指标

      抗干扰测试符合EN 61000-6-2/IEC 61000-6-2 噪音排放EN 61000-6-3/IEC 61000-6-3 B类

  • 标准和规范
    • 标准/规格

      EN 61000-6-2

    • 标准/规格

      EN 61000-6-3

  • 安装
    • 安装类型

      DIN导轨： 35 mm
