首页/自动化/PLC（控制器）和I/O/远程I/O系统/总线耦合器
  • 总线耦合器-IL PB BK DI8 DO4/EF-PAC
  • 总线耦合器-IL PB BK DI8 DO4/EF-PAC
  • 总线耦合器-IL PB BK DI8 DO4/EF-PAC
  • 总线耦合器-IL PB BK DI8 DO4/EF-PAC
  • 总线耦合器-IL PB BK DI8 DO4/EF-PAC
  • 总线耦合器-IL PB BK DI8 DO4/EF-PAC

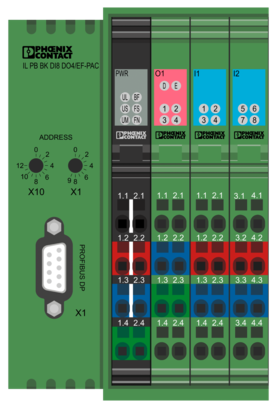

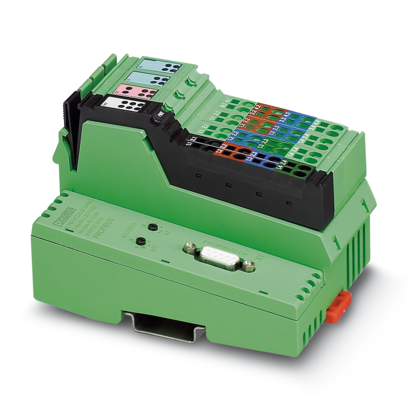

总线耦合器

IL PB BK DI8 DO4/EF-PAC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2692322
无现货
起订量： 1
预计货期：  实际交期请联系客服

Inline，总线耦合器，PROFIBUS DP，D-SUB-9母头连接器，数字输入: 8，24 V DC，连接技术: 3线，数字输出: 4，24 V DC，500 mA，连接技术: 3线，本地总线传输速率: 500 kBit/s / 2 MBit/s，保护等级: IP20，包括Inline连接器和标记条

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

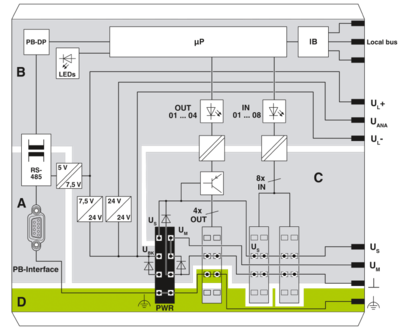

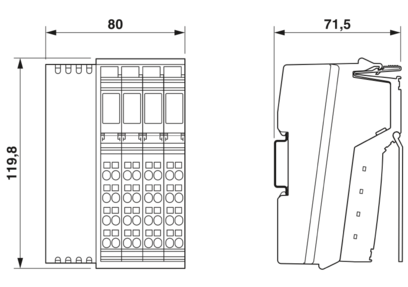

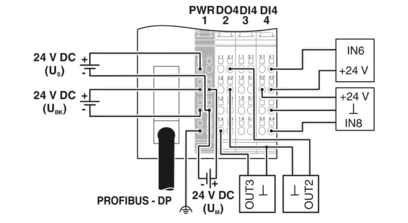

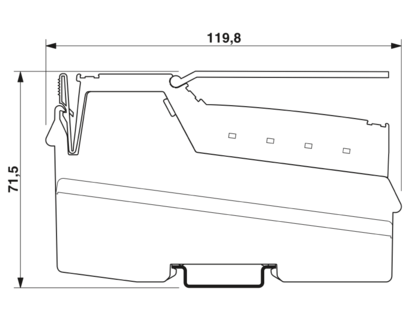

  • 尺寸
    • 宽度

      80 mm

    • 高度

      119.8 mm

    • 深度

      71.5 mm

    • 关于尺寸数据的注意事项

      针式连接器规格

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • CCCex说明

      在中国不允许用在潜在爆炸区域内。

  • 接口

    • PROFIBUS DP

    • 接口数

      1

    • 连接方式

      D-SUB-9母头连接器

    • 传输速度

      9,6 kBit/s ... 12 MBit/s

    • Inline本地总线

    • 连接方式

      Inline数据跨接块

    • 传输速度

      500 kBit/s / 2 MBit/s (自动检测，无系统组合)

  • 系统属性

    • 系统限制

    • 支持的设备数目

      最大 63 (每个站)

    • 可连接本地总线设备的数量

      最大 61 (板载I/O是两台设备)

    • 带参数通道的设备数目

      最大 16

    • 所支持的带远程总线分支的分支终端数目

      0

    • I/Os响应时间

      典型值 4 ms (并排I/O；传输速度 PROFIBUS 1.5 Mbps，本地总线500 kbps)

    • 模块

    • 十六进制ID编码

      0B50

    • 输入地址区域

      8 位 (或1字节，在GSD文件中选择)

    • 输出地址区域

      4 位 (或1字节，在GSD文件中选择)

    • 寄存器长度

      16 位

  • 输入数据

    • 数字量:

    • 输入名称

      数字输入

    • 输入说明

      EN 61131-2类型1

    • 输入数量

      8

    • 连接方式

      Inline连接器

    • 连接系统

      3线

    • 输入电压

      24 V DC

    • 输入电压范围，"0"信号

      -30 V DC ... 5 V DC

    • 输入电压范围，"1"信号

      15 V DC ... 30 V DC

    • 额定输入电压 UIN

      24 V DC

    • 额定输入电流 UIN

      典型值 3 mA

    • 每个通道的典型输入电流

      典型值 3 mA

    • 典型响应时间

      大约 500 µs

    • 0到1信号切换延迟时间

      2.9 ms

    • 1到0信号切换延迟时间

      2.9 ms

  • 输出数据

    • 数字量:

    • 输出名称

      数字输出

    • 连接方式

      Inline连接器

    • 连接系统

      3线

    • 输出数目

      4

    • 保护电路

      短路和过载保护; 输出驱动器续流电路

    • 输出电压

      24 V DC -1 V (在额定电流下)

    • 每个模块的最大输出电流

      最大 2 A

    • 额定输出电压

      24 V DC

    • 断开时的输出电流

      最大 10 µA (在没有负载的情况下，即使未设置输出，也可以测量电压。)

    • 额定负载，感性

      12 VA (1.2 H，48 Ω)

    • 额定负载，指示灯

      12 W

    • 额定负载，阻性

      12 W

    • 抗短脉冲的反转电压

      防止反向电压

    • 过载行为

      自动重启

    • 电感过载动作

      输出可能会被毁坏

    • 电压关闭时的行为

      输出和电源之间无延迟

    • 信号延迟

      典型值 2.9 ms

    • 过流关闭

      最小 0.7 A

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Inline

    • 类型

      模块

    • 供货范围

      包括Inline连接器和标记条

    • 通道数目

      12

    • 诊断信息

      数字输出短路或过载 是

    • 诊断信息

      传感器电源故障 是

    • 诊断信息

      执行器电源故障 是

    • 绝缘特性

    • 过电压类别

      II (IEC 60664-1，EN 60664-1)

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

  • 电气特性
    • 额定条件下的最大功耗

      6.3 W

    • 电位: 总线耦合器电源UBK; 通信电源UL (7.5 V)与模拟量电源UANA (24 V)自总线耦合器电源供电。

    • 电源电压

      24 V DC (通过Inline连接器)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 0.98 A (连接了最大数量的I/O模块)

    • 电流消耗

      最小 80 mA (没有连接I/O模块)

    • 电位: 通信电源(UL)

    • 电源电压

      7.5 V DC

    • 最大 0.8 A DC

    • 电位: 模拟量模块的电源(UANA)

    • 电源电压

      24 V DC

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 最大 0.5 A DC

    • 电位: 主电路(UM)电源

    • 电源电压

      24 V DC (通过Inline连接器)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 最大 8 A DC (UM +US)

    • 电流消耗

      最大 8 A DC

    • 电流消耗

      最小 3 mA (未连接外围设备)

    • 电位: 分段回路电源(US)

    • 电源电压

      24 V DC (通过Inline连接器)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 最大 8 A DC (UM +US)

    • 电流消耗

      最大 8 A DC

    • 电流消耗

      最小 3 mA (未连接外围设备)

    • 电气隔离/电压范围的隔离

    • 测试电压: PROFIBUS接口/通信电源 (UBK、UL、UANA)

      500 V AC， 50 Hz， 1 min

    • 测试电压: PROFIBUS接口/I/O (UM、US)

      500 V AC， 50 Hz， 1 min

    • 测试电压: PROFIBUS接口/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: 通信电源 (UBK、UL、UANA)/I/O (UM、US)

      500 V AC， 50 Hz， 1 min

    • 测试电压: 通信电源 (UBK、UL、UANA)/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: I/O (UM、US)/功能接地

      500 V AC， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      Inline连接器

    • 导线连接

    • 连接方式

      回拉式弹簧连接

    • 刚性导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

    • Inline连接器

    • 连接方式

      回拉式弹簧连接

    • 硬导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 60 °C

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -25 °C ... 85 °C

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      10 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 安装
    • 安装类型

      DIN导轨安装
