首页/其他/其他/其他/PCB 插拔式连接器
  • PCB 插拔式连接器-ICC 2,5/16-STZ-5,08
  • PCB 插拔式连接器-ICC 2,5/16-STZ-5,08
  • PCB 插拔式连接器-ICC 2,5/16-STZ-5,08
  • PCB 插拔式连接器-ICC 2,5/16-STZ-5,08
  • PCB 插拔式连接器-ICC 2,5/16-STZ-5,08
  • PCB 插拔式连接器-ICC 2,5/16-STZ-5,08

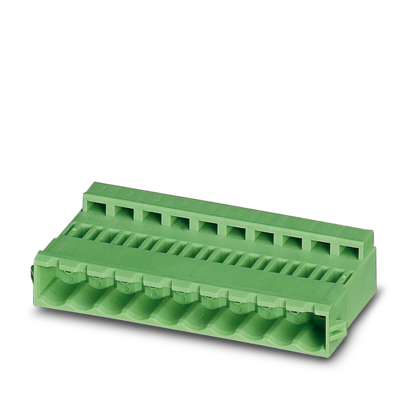

PCB 插拔式连接器

ICC 2,5/16-STZ-5,08

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1823985
无现货
起订量： 50
预计货期：  实际交期请联系客服

PCB插拔式连接器， 额定横截面: 2.5 mm²， 颜色: 绿色， 额定电流: 12 A， 额定电压(III/2): 320 V， 触点类型: 针式插头， 电位数: 16， 行数: 1， 位数: 16， 连接量: 16， 产品系列: ICC 2,5/..-STZ， 针距: 5.08 mm， 接线方式: 压接， 导线／PCB连接方向: 0 °， 锁扣: - 不带锁扣， 插拔系统: COMBICON MSTB 2,5， 互锁: 卡接锁紧， 安装方式: 锁紧装置， 包装类型: 纸箱包装， 对应压接点的电流[A]和接线容量[mm²]数据：10A/ICC-MT 0,5-1,0 (3190577); 10A/ICC-MT 0,5-1,0 BA (3190603); 12A/ICC-MT 1,5-2,5 (3190580); 12A/ICC-MT 1,5-2,5 BA (3190593)。BA = Bandkontakte

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      PCB插拔式连接器

    • 产品系列

      ICC 2,5/..-STZ

    • 产品线

      COMBICON Connectors M

    • 类型

      反向

    • 位数

      16

    • 针距

      5.08 mm

    • 连接量

      16

    • 行数

      1

    • 电位数目

      16

    • 安装方式

      不带

  • 电气特性

    • 特性

    • 额定电流IN

      12 A

    • 额定电压 UN

      320 V

    • 额定电压(III/3)

      250 V

    • 额定电涌电压(III/3)

      4 kV

    • 额定电压(III/2)

      320 V

    • 额定电涌电压(III/2)

      4 kV

    • 额定电压 (II/2)

      630 V

    • 额定电涌电压(II/2)

      4 kV

  • 连接数据

    • 连接技术

    • 类型

      反向

    • 连接器系统

      COMBICON MSTB 2,5

    • 额定横截面

      2.5 mm²

    • 触点类型

      针式插头

    • 互锁

    • 锁定类型

      卡接锁紧

    • 安装方式

      锁紧装置

    • 导线连接

    • 连接方式

      压接

    • 导线／PCB连接方向

      0 °

    • 柔性导线横截面

      0.5 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      20 ... 14

  • 材料规格

    • 材料数据 - 壳体

    • 颜色 (外壳)

      绿色 (6021)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

  • 尺寸
    • 针距

      5.08 mm

    • 宽度 [w]

      87.07 mm

    • 高度[h]

      10.6 mm

    • 长度[l]

      28.1 mm

  • 说明
    • 操作注意事项

      依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。

  • 电气测试

    • 电气间隙和爬电距离 |

    • 绝缘材料组

      I

    • 额定绝缘电压 (III/3)

      250 V

    • 额定电涌电压 (III/3)

      4 kV

    • 额定绝缘电压 (III/2)

      320 V

    • 额定电涌电压(III/2)

      4 kV

    • 额定绝缘电压 (II/2)

      630 V

    • 额定过电压 (II/2)

      4 kV

  • 包装规格
    • 包装类型

      纸箱包装
