首页/其他/其他/其他/温度模块
  • 温度模块-IB IL TEMP 4/8 RTD/EF-PAC
  • 温度模块-IB IL TEMP 4/8 RTD/EF-PAC
  • 温度模块-IB IL TEMP 4/8 RTD/EF-PAC
  • 温度模块-IB IL TEMP 4/8 RTD/EF-PAC

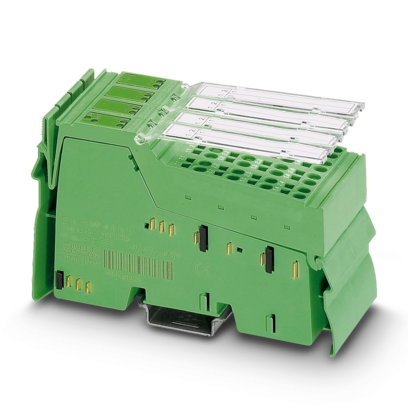

温度模块

IB IL TEMP 4/8 RTD/EF-PAC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2897402
无现货
起订量： 1
预计货期：  实际交期请联系客服

Inline， 温度测量模块，模拟量RTD输入: 8 (用于热电阻式温度探测器)，连接技术: 4线，本地总线传输速率: 500 kBit/s，保护等级: IP20，包括Inline连接器和标记条

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

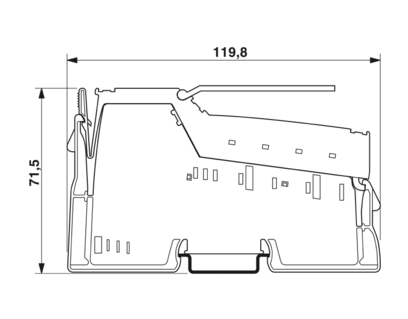

  • 尺寸
    • 宽度

      48.8 mm

    • 高度

      119.8 mm

    • 深度

      71.5 mm

    • 关于尺寸数据的注意事项

      外壳尺寸

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • CCCex说明

      在中国不允许用在潜在爆炸区域内。

  • 接口

    • Inline本地总线

    • 接口数

      2

    • 连接方式

      Inline数据跨接块

    • 传输速度

      500 kBit/s

    • 传输原理

      铜缆

  • 系统属性

    • 模块

    • ID 代码 (dec.)

      223

    • 十六进制ID编码

      DF

    • 长度编码（十六进制）

      05

    • 长度编码（十进制）

      05

    • 过程数据通道

      80 位

    • 输入地址区域

      10 Byte

    • 输出地址区域

      10 Byte

    • 寄存器长度

      96 位

    • 所需的参数数据

      31 Byte

    • 所需的组态数据

      5 Byte

  • 输入数据

    • 模拟

    • 输入名称

      模拟量RTD输入

    • 输入说明

      用于电阻温度传感器的输入

    • 输入数量

      8 (用于热电阻式温度探测器)

    • 连接方式

      回拉式弹簧连接

    • 连接系统

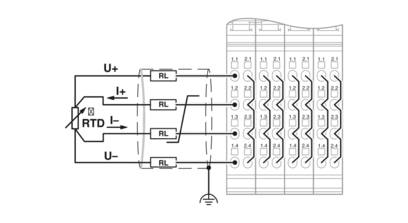

      4线

    • 有关连接技术的注意事项

      屏蔽

    • A/D转换器分辨率

      24 位

    • 可用的传感器类型（RTD）

      Pt, Ni, KTY, Cu 传感器，线性电阻

    • 数据格式

      IB IL，S7兼容

    • 测量原理

      Sigma/Delta处理

    • 测量值表达式

      16位（15位＋符号位）

    • 输入滤波时间

      100 ms

    • 输入滤波时间

      120 ms

    • 输入滤波时间

      200 ms

    • 输入滤波时间

      480 ms (可设置)

    • 差异非线形度

      典型值 1 ppm / ±0.0001 % (所有系列中)

    • 集成非线形度

      典型值 30 ppm / ±0.003 % (Pt 100)

    • 集成非线形度

      典型值 20 ppm / ±0.002 % (RLin 500 Ω)

    • 集成非线形度

      典型值 200 ppm / ±0.02 % (RLin 5000 Ω)

    • 线性电阻测量范围

      0 Ω ... 500 Ω

    • 线性电阻测量范围

      0 Ω ... 5 kΩ

    • 线性电阻测量范围

      0 Ω ... 30 kΩ

    • 过程数据更新

      1.8 s (根据操作模式，可达到3.3ms)

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Inline

    • 类型

      模块

    • 供货范围

      包括Inline连接器和标记条

    • 操作模式

      5 字/1 字 PCP的过程数据模式

    • 诊断信息

      内部I/O电源失效 I/O 错误信息发送至总线耦合器

    • 诊断信息

      失效或通信电源 UL功率不足 I/O 错误信息发送至总线耦合器

    • 诊断信息

      用户错误 过程数据中的错误信息

    • 绝缘特性

    • 过电压类别

      II (IEC 60664-1，EN 60664-1)

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

  • 电气特性
    • 额定条件下的最大功耗

      1.25 W

    • 电位: 通信电源(UL)

    • 电源电压

      7.5 V DC (通过电源跨接)

    • 电流消耗

      最大 120 mA

    • 电流消耗

      典型值 95 mA

    • 电位: 模拟量模块的电源(UANA)

    • 电源电压

      24 V DC (通过电源跨接)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 15 mA

    • 电流消耗

      典型值 6 mA

    • 电气隔离/电压范围的隔离

    • 测试电压: 7.5 V 电源（总线逻辑），24 V 电源 UANA / I/O

      500 V AC， 50 Hz， 1 min

    • 测试电压: 7.5 V 电源（总线逻辑），24 V 电源 UANA / 功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: I/O/功能接地

      500 V AC， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      Inline连接器

    • 导线连接

    • 连接方式

      回拉式弹簧连接

    • 刚性导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

    • Inline连接器

    • 连接方式

      回拉式弹簧连接

    • 硬导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 60 °C

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -25 °C ... 85 °C

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      10 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 安装
    • 安装类型

      DIN导轨安装
