首页/自动化/PLC（控制器）和I/O/远程I/O系统/模拟量模块
  • 模拟量模块-IB IL SGI 2/P/EF-PAC
  • 模拟量模块-IB IL SGI 2/P/EF-PAC
  • 模拟量模块-IB IL SGI 2/P/EF-PAC
  • 模拟量模块-IB IL SGI 2/P/EF-PAC
  • 模拟量模块-IB IL SGI 2/P/EF-PAC

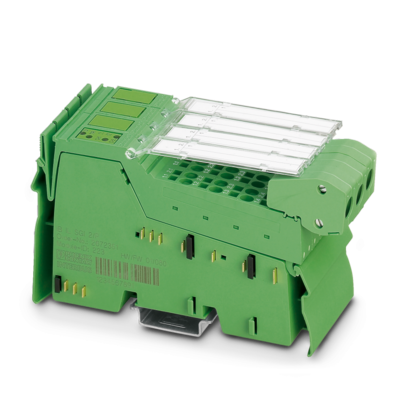

模拟量模块

IB IL SGI 2/P/EF-PAC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2702373
无现货
起订量： 1
预计货期：  实际交期请联系客服

Inline， 应变仪测量端子，本地总线传输速率: 500 kBit/s，2个精确快速输入，4、6导线连接技术，保护等级: IP20，包括Inline连接器和标记条

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 尺寸
    • 宽度

      48.8 mm

    • 高度

      136 mm

    • 深度

      71.5 mm

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 接口

    • Inline本地总线

    • 连接方式

      Inline数据跨接块

    • 传输速度

      500 kBit/s

    • 传输原理

      铜缆

    • 串行

    • 品名

      V.24 （RS-485）串行接口

    • 寻址

      地址1 = 测试总重/净重

    • 寻址

      地址2 = 测试皮重

    • 终端电阻

      120 Ω

    • 传输协议

      STX/ETX

  • 系统属性

    • 模块

    • ID 代码 (dec.)

      223

    • 十六进制ID编码

      DF

    • 长度编码（十六进制）

      03

    • 长度编码（十进制）

      03

    • 过程数据通道

      48 位

    • 输入地址区域

      6 Byte

    • 输出地址区域

      6 Byte

    • 寄存器长度

      64 位

    • 所需的参数数据

      23 Byte

    • 所需的组态数据

      5 Byte

  • 输入数据

    • 模拟

    • 输入说明

      应力测量输入模块

    • 输入数目

      2

    • 连接系统

      6或4线，屏蔽双绞线

    • 桥接电势差Ud

      通过选择特性确定量程

    • 桥接电压U0

      5 V

    • 测量值表达式

      16 位、20 位、ASCII数据记录

    • 特点

      ±1 mV/V、±2 mV/V、±3 mV/V、±3.33 mV/V、±4 mV/V、±5 mV/V、±6 mV/V，手动特性值规格

    • 插针

    • 描述

      浮地N/O触点

    • 数量

      2 (Ka1-Kb1，Ka2-Kb2)

    • 接触电阻

      < 1 Ω (典型)

    • 接触电阻

      3 Ω (最大)

    • 典型响应时间

      典型值 0.2 ms (开口)

    • 典型响应时间

      典型值 2 ms (关闭)

  • 输出数据

    • 模拟

    • 输出说明

      电源桥接

    • 输出数目

      2

    • 阻抗

      > 43 Ω (每条通道)

    • 输出电压

      典型值 5 V

    • 输出电流

      最大 115 mA (每条通道)

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Inline

    • 类型

      模块

    • 供货范围

      包括Inline连接器和标记条

    • 操作模式

      3字的过程数据操作、1字PCP

    • 特殊性质

      2个精确快速输入

    • 特殊性质

      4、6导线连接技术

    • 诊断信息

      UANA电源故障 过程数据中的错误信息

    • 诊断信息

      失效或通信电源 UL功率不足 I/O 错误信息发送至总线耦合器

    • 诊断信息

      外围故障 过程数据中的错误信息

  • 电气特性
    • 额定条件下的最大功耗

      2.35 W

    • 电位: 通信电源(UL)

    • 电源电压

      7.5 V DC (通过电源跨接)

    • 电流消耗

      最大 95 mA

    • 电流消耗

      典型值 80 mA

    • 电位: 模拟量模块的电源(UANA)

    • 电源电压

      24 V DC (通过电源跨接)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      典型值 32 mA (每个通道典型负载为350 欧姆)

    • 电流消耗

      115 mA (最大负载为43 Ω，带显示器)

    • 电流消耗

      14 mA (用于不带应力测量或显示的无负载操作)

    • 电气隔离/电压范围的隔离

    • 测试电压: 逻辑

      500 V AC， 50 Hz， 1 min

    • 测试电压: 模拟量输入/输出

      500 V AC， 50 Hz， 1 min

    • 测试电压: RS-485

      500 V AC， 50 Hz， 1 min

    • 测试电压: N/O 触点 Ka1 - Kb1

      500 V AC， 50 Hz， 1 min

    • 测试电压: N/O 触点 Ka2 - Kb2

      500 V AC， 50 Hz， 1 min

    • 测试电压: 功能模块地线

      500 V AC， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      Inline连接器

    • 导线连接

    • 连接方式

      回拉式弹簧连接

    • 刚性导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

    • Inline连接器

    • 连接方式

      回拉式弹簧连接

    • 硬导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 55 °C

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -25 °C ... 85 °C

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      10 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 安装
    • 安装类型

      DIN导轨安装
