首页/自动化/PLC（控制器）和I/O/远程I/O系统/通信模块
  • 通信模块-IB IL RS 485/422-2MBD-PAC
  • 通信模块-IB IL RS 485/422-2MBD-PAC
  • 通信模块-IB IL RS 485/422-2MBD-PAC
  • 通信模块-IB IL RS 485/422-2MBD-PAC

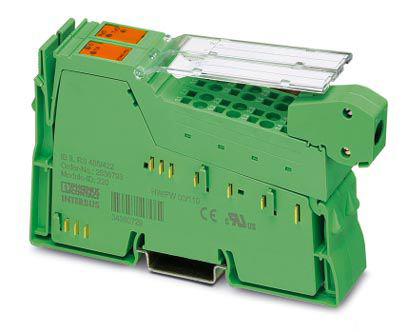

通信模块

IB IL RS 485/422-2MBD-PAC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2862097
无现货
起订量： 1
预计货期：  实际交期请联系客服

Inline，通信终端，接口 RS-485，RS-422: 1 (可以同时操作)，通过PCP进行通信，本地总线传输速率: 2 MBit/s，保护等级: IP20，包括Inline连接器和标记条

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 尺寸
    • 宽度

      24.4 mm

    • 高度

      135 mm

    • 深度

      71.5 mm

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 接口

    • Inline本地总线

    • 接口数

      2

    • 连接方式

      Inline数据跨接块

    • 传输速度

      2 MBit/s

    • RS-485，RS-422

    • 接口数

      1 (可以同时操作)

    • 连接方式

      回拉式弹簧连接

    • 连接方法方面的注意事项

      使用屏蔽电缆。

    • 传输速度

      110 Bit/s ... 38400 Bit/s (可参数化)

    • 传输原理

      铜缆

    • 支持的协议

      透明，端到端，XON/XOFF，双重缓冲，3964R，Modbus/RTU，Modbus/ASCII

    • 终端电阻

      典型值 120 Ω (激活，集成)

    • 数据位

      7 或 8

    • 停止位

      1 或 2

    • 输入缓冲

      4 kByte

    • 输出缓冲

      1 kByte

  • 系统属性

    • 模块

    • ID 代码 (dec.)

      220

    • 十六进制ID编码

      DC

    • 长度编码（十六进制）

      01

    • 长度编码（十进制）

      01

    • 过程数据通道

      16 位

    • 输入地址区域

      2 Byte

    • 输出地址区域

      2 Byte

    • 寄存器长度

      48 位

    • 所需的参数数据

      27 Byte

    • 所需的组态数据

      5 Byte

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Inline

    • 类型

      模块

    • 供货范围

      包括Inline连接器和标记条

    • 特殊性质

      通过PCP进行通信

  • 电气特性
    • 额定条件下的最大功耗

      2 W

    • 电位: 通信电源(UL)

    • 电源电压

      7.5 V DC (通过电源跨接)

    • 电流消耗

      最大 260 mA (串行接口的所有连接均短接)

    • 电流消耗

      典型值 185 mA

  • 连接数据

    • 连接技术

    • 连接名称

      Inline连接器

    • 导线连接

    • 连接方式

      回拉式弹簧连接

    • 刚性导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

    • Inline连接器

    • 连接方式

      回拉式弹簧连接

    • 硬导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 55 °C

    • 保护等级

      IP20

    • 环境温度（存放/运输）

      -25 °C ... 85 °C

    • 允许湿度（运行）

      75 % ... 85 % (在温度范围 -25°C ... +55°C，必需采取相应的措施以防止湿度增加（> 85%）。)

    • 允许湿度（存放/运输）

      75 % ... 85 % (当模块从车辆内取出并放进封闭的房间时，外壳会出现暂时的轻微冷凝现象。)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 安装
    • 安装类型

      DIN导轨安装
