首页/自动化/PLC（控制器）和I/O/远程I/O系统/模拟量模块

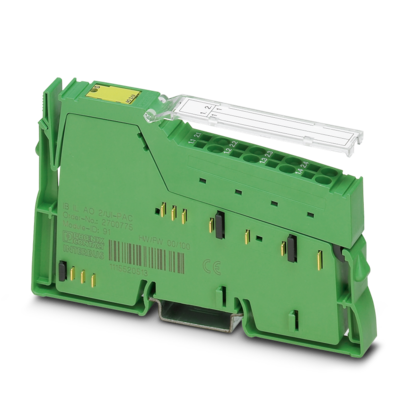

  • 模拟量模块-IB IL AO 2/UI-PAC
  • 模拟量模块-IB IL AO 2/UI-PAC
  • 模拟量模块-IB IL AO 2/UI-PAC
  • 模拟量模块-IB IL AO 2/UI-PAC
  • 模拟量模块-IB IL AO 2/UI-PAC

模拟量模块

IB IL AO 2/UI-PAC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2700775
有现货
起订量： 1
预计货期：  实际交期请联系客服

Inline， 模拟量输出模块，模拟量输出: 2，0 V ... 10 V，-10 V ... 10 V，0 mA ... 20 mA，4 mA ... 20 mA，-20 mA ... 20 mA，连接技术: 2线制，本地总线传输速率: 500 kBit/s，保护等级: IP20，包括Inline连接器和标识区域

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

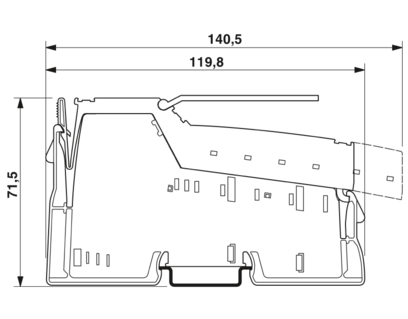

  • 尺寸
    • 宽度

      12.2 mm

    • 高度

      119.8 mm

    • 深度

      71.5 mm

    • 关于尺寸数据的注意事项

      外壳尺寸

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 接口

    • Inline本地总线

    • 接口数

      2

    • 连接方式

      Inline数据跨接块

    • 传输速度

      500 kBit/s

    • 传输原理

      铜缆

  • 系统属性

    • 模块

    • ID 代码 (dec.)

      91

    • 十六进制ID编码

      5B

    • 长度编码（十六进制）

      04

    • 长度编码（十进制）

      04

    • 过程数据通道

      64 位

    • 输入地址区域

      8 Byte

    • 输出地址区域

      8 Byte

    • 寄存器长度

      64 位

    • 所需的参数数据

      10 Byte

    • 所需的组态数据

      5 Byte

  • 输出数据

    • 模拟:

    • 输出名称

      模拟量输出

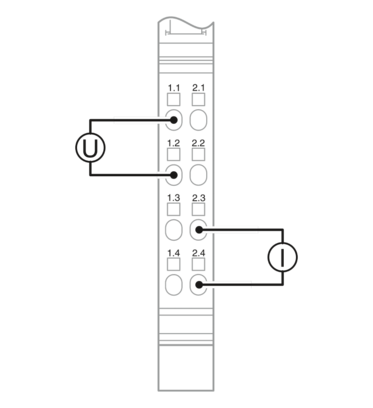

    • 连接系统

      2线制

    • 有关连接技术的注意事项

      屏蔽

    • 输出数目

      2

    • D/A转换时间

      典型值 10 µs

    • D/A转换器分辨率

      12 位

    • 保护电路

      短路和过载保护; 电子

    • 保护电路

      瞬态保护; 抑制二极管

    • 数据格式

      IB IL，S7兼容

    • 输出值的表达式

      12位（11位 + 符号位）

    • 过程数据更新

      总线同步

    • 电流输出信号

      0 mA ... 20 mA

    • 电流输出信号

      4 mA ... 20 mA

    • 电流输出信号

      -20 mA ... 20 mA

    • 负载/输出负载电流输出

      ≤ 450 Ω

    • 电压输出信号

      0 V ... 10 V

    • 电压输出信号

      -10 V ... 10 V

    • 负载/输出负载电压输出

      > 1 kΩ

    • 允许的电缆长度

      最大 250 m (该规范按照安装要求进行，符合标准操作。规格适用于以下参考电缆型号：屏蔽电源电缆： LiYCY；2 x 2 x 0,5 mm²；VDE0812)

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Inline

    • 类型

      模块

    • 供货范围

      包括Inline连接器和标识区域

    • 诊断信息

      内部I/O电源失效 I/O 错误信息发送至总线耦合器

    • 诊断信息

      I/O电源故障 诊断编码信息（IB IL格式）

    • 诊断信息

      短路/输出端过载 诊断编码信息（IB IL格式）

    • 诊断信息

      组态无效 诊断编码信息（IB IL格式）

    • 绝缘特性

    • 过电压类别

      II (IEC 60664-1，EN 60664-1)

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

  • 电气特性
    • 额定条件下的最大功耗

      2.3 W

    • 电位: 通信电源(UL)

    • 电源电压

      7.5 V DC (通过电源跨接)

    • 电流消耗

      最大 65 mA

    • 电流消耗

      典型值 55 mA

    • 电位: 模拟量模块的电源(UANA)

    • 电源电压

      24 V DC (通过电源跨接)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 75 mA (额定电流负载 （IOUT1/2 = 20 mA, RL = 0 Ω）)

    • 电流消耗

      最大 30 mA (空载)

    • 电流消耗

      典型值 38 mA (额定电压负载（UOUT1/2 = 10 V, RL = 1 kΩ）)

    • 电流消耗

      最大 45 mA (额定电压负载（UOUT1/2 = 10 V, RL = 1 kΩ）)

    • 电流消耗

      典型值 65 mA (额定电流负载 （IOUT1/2 = 20 mA, RL = 0 Ω）)

    • 电流消耗

      典型值 24 mA (空载)

    • 电气隔离/电压范围的隔离

    • 测试电压: 7.5V电源（总线逻辑）/24V模拟量电源（模拟量 I/O）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 7.5V电源（总线逻辑）/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24V模拟量电源（模拟 I/O）/功能接地

      500 V AC， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      Inline连接器

    • 导线连接

    • 连接方式

      回拉式弹簧连接

    • 刚性导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

    • Inline连接器

    • 连接方式

      回拉式弹簧连接

    • 硬导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 55 °C

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -25 °C ... 85 °C

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      10 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 安装
    • 安装类型

      DIN导轨安装
