首页/自动化/PLC（控制器）和I/O/远程I/O系统/模拟量模块
  • 模拟量模块-IB IL AI 4/EF-XC-PAC
  • 模拟量模块-IB IL AI 4/EF-XC-PAC
  • 模拟量模块-IB IL AI 4/EF-XC-PAC
  • 模拟量模块-IB IL AI 4/EF-XC-PAC

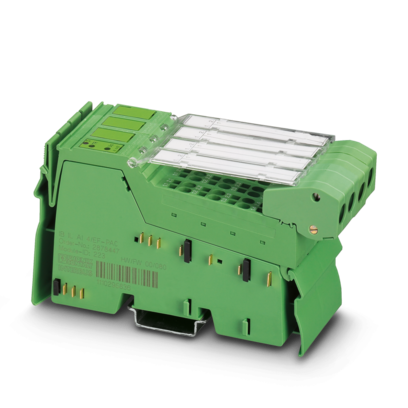

模拟量模块

IB IL AI 4/EF-XC-PAC

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 2701215
无现货
起订量： 1
预计货期：  实际交期请联系客服

Inline， 模拟输入模块， 模拟量输入: 4，0 V ... 5 V，-5 V ... 5 V，0 V ... 10 V，-10 V ... 10 V，0 mA ... 20 mA，4 mA ... 20 mA，-20 mA ... 20 mA，连接技术: 2，3，4线，本地总线传输速率: 500 kBit/s，极端环境的机型，保护等级: IP20，包括Inline连接器和标记条

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

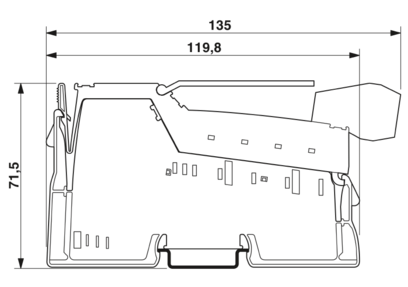

  • 尺寸
    • 宽度

      48.8 mm

    • 高度

      135 mm

    • 深度

      71.5 mm

    • 关于尺寸数据的注意事项

      外壳尺寸

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 接口

    • Inline本地总线

    • 接口数

      2

    • 连接方式

      Inline数据跨接块

    • 传输速度

      500 kBit/s

  • 系统属性

    • 模块

    • ID 代码 (dec.)

      223

    • 十六进制ID编码

      DF

    • 长度编码（十六进制）

      05

    • 长度编码（十进制）

      05

    • 过程数据通道

      80 位

    • 输入地址区域

      10 Byte

    • 输出地址区域

      10 Byte

    • 寄存器长度

      96 位

    • 所需的参数数据

      28 Byte

    • 所需的组态数据

      4 Byte

  • 输入数据

    • 模拟: 概述

    • 输入名称

      模拟量输入

    • 输入说明

      差分输入，包括传感器电源（24 V DC）

    • 输入数量

      4

    • A/D转换时间

      最大 10 µs

    • A/D转换器分辨率

      16 位

    • 连接方式

      Inline屏蔽连接器

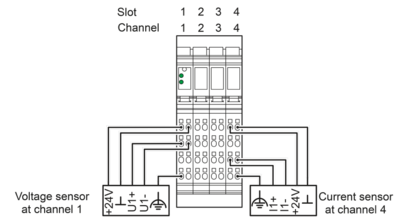

    • 连接系统

      2，3，4线

    • 有关连接技术的注意事项

      屏蔽

    • 电流输入信号

      0 mA ... 20 mA

    • 电流输入信号

      4 mA ... 20 mA

    • 电流输入信号

      -20 mA ... 20 mA

    • 输入电流的输入电阻

      典型值 110 Ω

    • 电压输入信号

      0 V ... 5 V

    • 电压输入信号

      -5 V ... 5 V

    • 电压输入信号

      0 V ... 10 V

    • 电压输入信号

      -10 V ... 10 V

    • 输入电压的输入电阻

      典型值 300 kΩ

    • 数据格式

      IB IL，IB ST，标准化显示，与S7兼容

    • 截止频率（3dB）

      500 Hz

    • 测量值分辨率

      16位（15位＋符号位）

    • 保护电路

      瞬态保护; 是，通过保护器

    • 保护电路

      电流输入的过载保护; 电子

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Inline

    • 类型

      模块

    • 供货范围

      包括Inline连接器和标记条

    • 操作模式

      5 字/1 字 PCP的过程数据模式

    • 特殊性质

      极端环境的机型

    • 诊断信息

      内部I/O电源失效 I/O 错误信息发送至总线耦合器

    • 诊断信息

      失效或通信电源 UL功率不足 I/O 错误信息发送至总线耦合器

    • 诊断信息

      外围故障 过程数据中的错误信息

    • 诊断信息

      用户错误 过程数据中的错误信息

    • 绝缘特性

    • 过电压类别

      II (IEC 60664-1，EN 60664-1)

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

  • 电气特性

    • 电位: 通信电源(UL)

    • 电源电压

      7.5 V DC (通过电源跨接)

    • 电流消耗

      最大 100 mA

    • 电流消耗

      典型值 85 mA

    • 电位: 模拟量模块的电源(UANA)

    • 电源电压

      24 V DC (通过电源跨接)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 20 mA

    • 电流消耗

      典型值 13 mA

    • 电位: 主电路(UM)电源

    • 电源电压

      24 V DC (通过电源跨接)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 200 mA

    • 电流消耗

      最小 0 mA (空载)

    • 电源:

    • 品名

      传感器电源UiS

    • 电源电压

      24 V DC (通过来自UM的馈电端)

    • 电耗量

      最大 50 mA (每通道)

    • 电气隔离/电压范围的隔离

    • 测试电压: 7.5 V 电源（总线逻辑），24 V 电源 UANA / I/O

      500 V AC， 50 Hz， 1 min

    • 测试电压: 7.5 V 电源（总线逻辑），24 V 电源 UANA / 功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: I/O/功能接地

      500 V AC， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      Inline连接器

    • 导线连接

    • 连接方式

      回拉式弹簧连接

    • 刚性导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

    • Inline连接器

    • 连接方式

      回拉式弹簧连接

    • 硬导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 55 °C (标准产品)

    • 环境温度（运行）

      -40 °C ... 70 °C (已扩展，见数据单中“测试成功：在极端环境条件下使用”部分。)

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      10 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 安装
    • 安装类型

      DIN导轨安装
